Широкодіапазонний бездротовий маршрутизатор сімейства WL-520GU/GC - коротке керівництво з єксплуатації
103
R
Українська

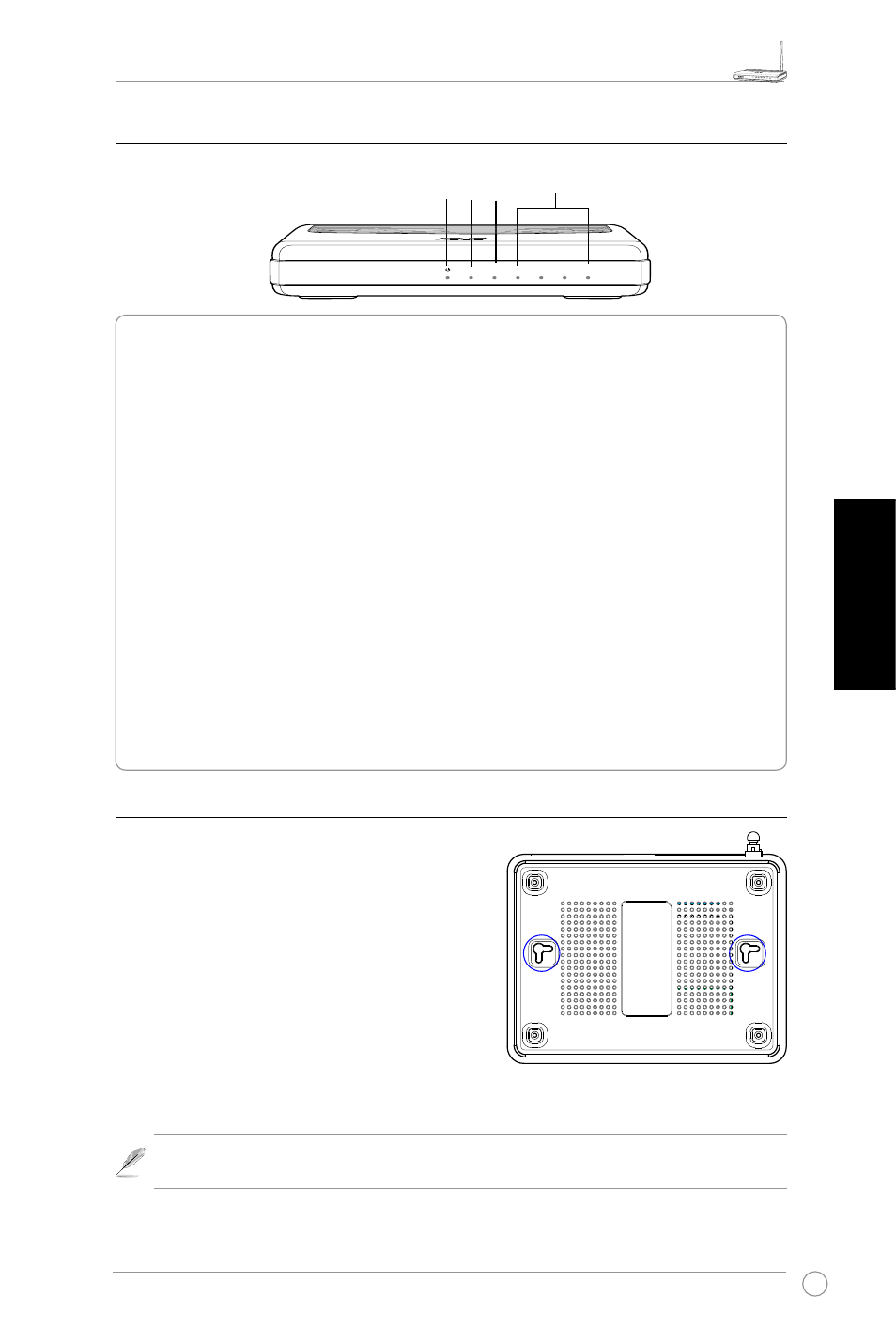

2) Позначки статусу
PWR (Живлення)
Вимкнено Живлення вимкнено
Увімкнено Система готова
Повільне мерехтіння Не вдалося загрузити программи
Швидке мерехтіння Відбувається встановлення EZ
AIR (Бездротова мережа)
Вимкнено Живлення вимкнено
Увімкнено Бездротова система готова
Мерехтіння Передає та отримує дані (через ефір)
WAN (Глобальна мережа)
Вимкнено Відсутнє живлення або фізичне підключення
Увімкнено Фізичне підключення до мережі Ethernet
Мерехтіння Передає та отримує дані (через кабель Ethernet)
LAN 1-4 (Локальна мережа)
Вимкнено Відсутнє живлення або фізичне підключення
Увімкнено Фізичне підключення до мережі Ethernet
Мерехтіння Передає та отримує дані (через кабель Ethernet)
3) Способи монтажу
Широкодіапазонний бездротовий маршрутизатор ASUS
WL-520GU/GC ідеально підходить для встановлення на
пласкі поверхні на зразок шафи або книжкової полиці.
Пристрій також можна пристосувати для монтажу на стіну
або стелю.
Щоб прикріпити ASUS WL-520GU/GC
1 На нижньому боці знайдіть два отвіри для монтажу.
2. На стіні або іншій поверхні позначте розташування двох
верхніх отворів.
3. Затягніть два шурупи так, щоб на поверхні лишалося чверть дюйма (6,35 мм).
4. Вдягніть отвіри ASUS WL520GU/GC на шурупи.
Примітка: Відрегулюйте розташування шурупів, якщо ви не можете вдягнути на них
маршрутизатор, або він висить надто вільно.
PWR AIR WAN
LAN
WL-520GU
125M High Speed
AIR WAN LAN1 LAN2 LAN3 LAN4
R
