56
PT
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa de
identificação;
• a tensão de alimentação seja entre os valores da placa
de identificação;
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído
somente por técnicos autorizados.
! A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
Ligação do gás
A ligação do aparelho à rede do gás ou à botija do gás
pode ser efectuada com um tubo flexível de borracha ou
de aço, conforme prescrito pelas normas nacionais em
vigor e somente após ter controlado que o mesmo esteja
regulado para o tipo de gás com o qual será alimentado
(veja a etiqueta de calibragem sobre a tampa: em caso
contrárioveja abaixo). Em caso de alimentação com
gás líquido de botija, utilizar reguladores de pressão em
conformidade com as normas nacionais em vigor.
! Para garantir um funcionamento seguro, uma utilização
de energia apropriada e maior duração da aparelhagem,
assegurar-se que a pressão de alimentação respeite
os valores indicados na tabela “Características dos
queimadores e dos bicos” (ver abaixo).
Ligação do gás com tubo flexível de borracha
Verificar que o tubo seja em conformidade com as normas
nacionais em vigor. O diâmetro interno do tubo deve ser
de: 8 mm para a alimentação com gás líquido; 13 mm para
a alimentação com gás metano.
Quando a ligação estiver terminada, assegure-se de que
o tubo:
• não esteja em contacto em ponto algum com partes que
alcancem temperaturas superiores a 50ºC;
• não esteja sujeito a qualquer esforço de tracção e de
torção não apresente dobras nem apertos;
• não se encoste a corpos cortantes, arestas agudas nem
em peças móveis e não esteja esmagado;
• seja fácil de inspeccionar ao longo de todo o próprio
percurso, a fim de poder-se controlar o estado de
conservação do mesmo;
• tenha um comprimento menor do que 1500 mm;
• esteja bem apoiado nas duas pontas, onde deve ser
fixado mediante braçadeiras de bloqueio nos termos
dos regulamentos nacionais em vigor.
! Se uma ou mais destas condições não puder ser respeitada
ou se o fogão for instalado conforme as condições da classe
2 – subclasse 1 (aparelho encaixando entre dois móveis),
deverá ser utilizado o tubo flexível de aço (ver abaixo).
Ligação com tubo flexível de aço inoxidável com
parede contínua com rosca
Verificar que o tubo e as guarnições sejam em conformidade
com as normas nacionais em vigor. Para poder instalar
o tubo, elimine o porta-borracha que há no aparelho (a
junta de entrada de gás no aparelho tem rosca de 1/2 gás
macho cilíndrica).
! Efectuar a ligação em modo que o comprimento da
tubagem não supere os 2 metros de extensão máxima e
assegurar-se de que o tubo não entre em contacto com
partes móveis e não seja esmagado.
Verificação da vedação
Ao terminar a instalação controlar a vedação de todas
as juntas utilizando uma solução de sabão e nunca uma
chama.
Adaptação aos diferentes tipos de gбs
Й possível adaptar o aparelho a um tipo de gás diferente
daquele para o qual foi preparado (indicado na etiqueta de
calibragem na tampa).
Adaptação ao plano de cozedura

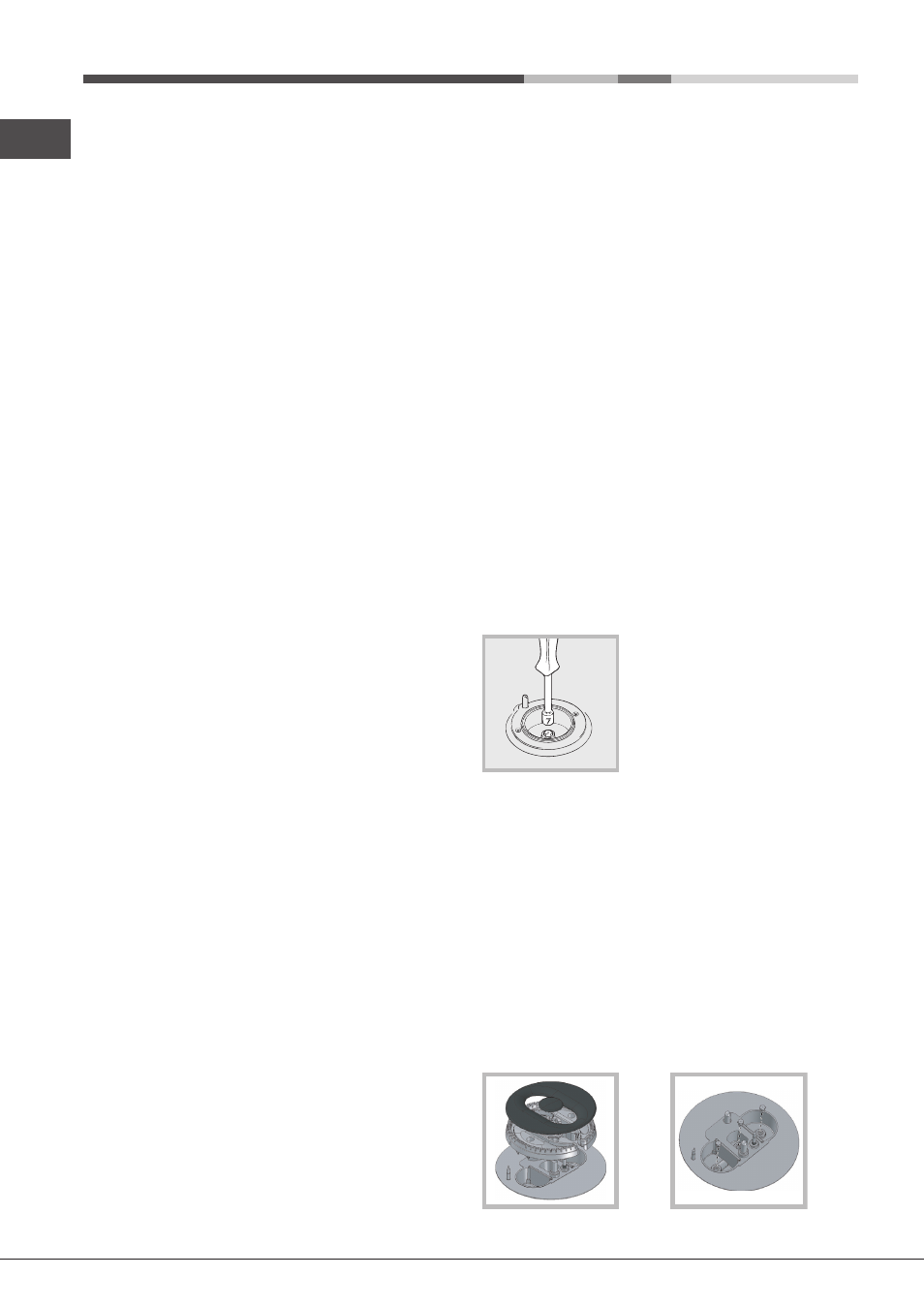

Substituição dos bicos dos
queimadores do plano:
1. retire as grades e desenfie os
queimadores das suas sedes;
2. desparafusar os bicos utilizando
uma chave a tubo de 7 mm (ver
figura), e substituí-los com aqueles
apropriados para o novo tipo de
gás (ver tabela “Características
dos queimadores e dos bicos”);
3. coloque outra vez todas as peças no lugar, realizando
as operações na ordem contrária à acima apresentada.
Substituição dos injectores do queimador com
“chamas duplas” independentes
1. tirar as grelhas e retirar os queimadores do seus lugares.
O queimador está formado por 2 partes separadas;
2. desapertar os injectores utilizando uma chave de tubo
de 7 mm . O queimador interno tem um injector e o
queimador externo tem dois (da mesma dimensão).
Substituir os injectores pelos indicados para o novo tipo
de gás (ver tabela 1);
3. colocar no lugar todos os componente seguindo as
operações contrárias às da sequência citada acima;
