12
IT
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato della targhetta
caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella
targhetta caratteristiche;
• la presa sia compatibile con la spina dell’apparecchio. In
caso contrario sostituire la presa o la spina; non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito
solo da tecnici autorizzati.
! L’azienda declina ogni responsabilità qualora queste
norme non vengano rispettate.
Collegamento gas
Il collegamento alla rete del gas o alla bombola del gas
può essere effettuato con un tubo flessibile in gomma
o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e
successivi aggiornamenti in vigore e dopo essersi accertati
che l’apparecchio sia regolato per il tipo di gas con cui
sarà alimentato (vedi etichetta di taratura sul coperchio:
in caso contrario vedi sotto). Nel caso di alimentazione
con gas liquido da bombola, utilizzare regolatori di
pressione conformi alle norme UNI EN 12864 e successivi
aggiornamenti in vigore.
! Per un sicuro funzionamento, per un adeguato uso dell’energia
e per una maggiore durata dell’apparecchio, assicurarsi che la
pressione di alimentazione rispetti i valori indicati nella tabella
Caratteristiche bruciatori e ugelli (vedi sotto).
Allacciamento gas con tubo flessibile in gomma
Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore.
Il diametro interno del tubo deve essere: 8 mm per alimentazione
con gas liquido; 13 mm per alimentazione con gas metano.
Effettuato l’allacciamento assicurarsi che il tubo:
• non sia in nessun punto a contatto con parti che
raggiungono temperature superiori a 50°C;
• non sia soggetto ad alcuno sforzo di trazione e di torsione
e non presenti pieghe o strozzature;
• non venga a contatto con corpi taglienti, spigoli vivi, parti
mobili e non sia schiacciato;
• sia facilmente ispezionabile lungo tutto il percorso per
poter controllare il suo stato di conservazione;
• abbia una lunghezza inferiore a 1500 mm;
• sia ben calzato alle sue due estremità, dove va fissato
con fascette di serraggio conformi alle norme UNI-CIG
7141 in vigore.
! Se una o più di queste condizioni non può essere rispettata o
se la cucina viene installata secondo le condizioni della classe
2 - sottoclasse 1 (apparecchio incassato tra due mobili),
bisogna ricorrere al tubo flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi filettati
Verificare che il tubo sia conforme alle norme UNI-CIG 9891
e le guarnizioni di tenuta metalliche in alluminio o guarnizioni
in gomma siano conformi alle Norme Nazionali in vigore.
Per mettere in opera il tubo eliminare il portagomma
presente sull’apparecchio (il raccordo di entrata del gas
all’apparecchio è filettato 1/2 gas maschio cilindrico).
! Effettuare l’allacciamento in modo che la lunghezza della
tubatura non superi i 2 metri di estensione massima, e
assicurarsi che il tubo non venga a contatto con parti mobili
e non sia schiacciato.
Controllo tenuta
A installazione ultimata, controllare la perfetta tenuta di
tutti i raccordi utilizzando una soluzione saponosa e mai
una fiamma.
Adattamento a diversi tipi di gas
È possibile adattare l’apparecchio a un tipo di gas diverso
da quello per il quale è predisposto (indicato sull’etichetta
di taratura sul coperchio).
Adattamento del piano cottura
Sostituzione degli ugelli dei
bruciatori del piano:
1. togliere le griglie e sfilare i
bruciatori dalle loro sedi;

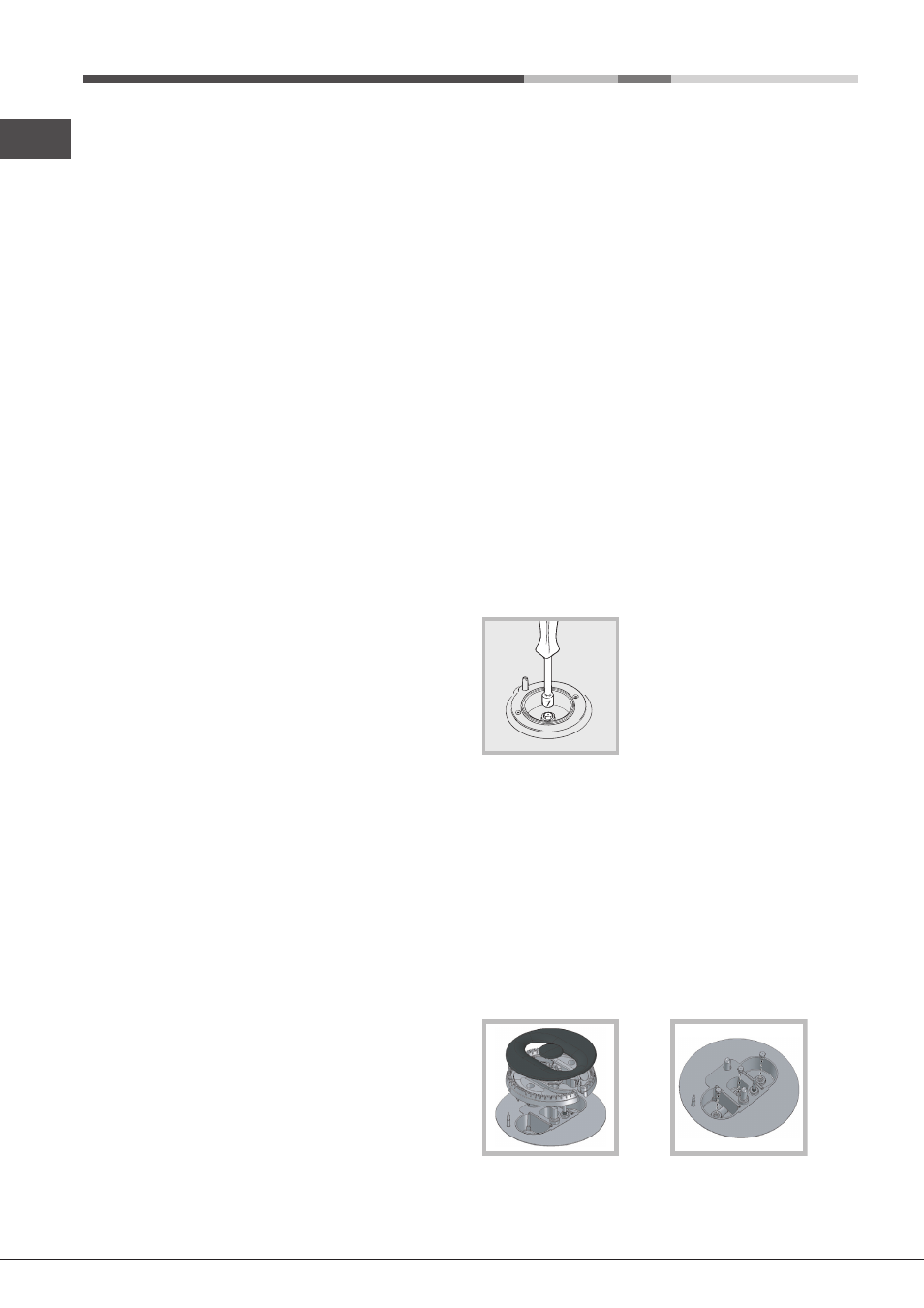

2. svitare gli ugelli, servendosi di
una chiave a tubo da 7 mm (vedi
figura), e sostituirli con quelli adatti
al nuovo tipo di gas (vedi tabella
Caratteristiche bruciatori e ugelli);
3. rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopra.
Sostituzione degli ugelli su bruciatore a “doppie
fiamme” indipendenti
1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il
bruciatore è composto da due parti separate (vedi figure);
2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm.
Il bruciatore interno ha un ugello, il bruciatore esterno
ne ha due (della stessa dimensione). Sostituire gli ugelli
con quelli adattati al nuovo tipo di gas (vedi tabella 1).
3. rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopra.
