Antes de efectuar la conexión verifique que:
• la toma tenga conexión a tierra y que sea conforme con
la ley;
• la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características;
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
características;
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados.
! La empresa declina toda responsabilidad en los casos
en que no hayan sido respetadas estas normas.
Conexión de gas
La conexión a la red de gas o a la botella de gas se puede
realizar con un tubo flexible de goma o de acero según las
normas nacionales vigentes y después de haber verificado
que el aparato esté regulado para el tipo de gas con el que
será alimentado (ver la etiqueta de calibrado en la tapa: si
no es así, ver más adelante). En el caso de alimentación
con gas líquido, desde botella, utilice reguladores de presión
conformes con las normas nacionales vigentes.
! Para un funcionamiento seguro, un adecuado uso de la
energía y una mayor duración del aparato, verifique que la
presión de alimentación cumpla con los valores indicados
en la tabla “Características de los quemadores e inyectores”
(ver más adelante).
Conexión de gas con tubo flexible de goma
Verifique que el tubo responda a las normas nacionales
vigentes. El diámetro interno del tubo debe ser: 8 mm. para
alimentación con gas líquido; 13 mm. para alimentación
con gas metano.
Una vez realizada la conexión, controle que el tubo:
• no esté en contacto, en ningún punto, con partes que
alcancen temperaturas superiores a 50ºC;
• no esté sometido a esfuerzos de tracción o de torsión y
no presente pliegues o estrechamientos;
• no esté en contacto con objetos cortantes, con bordes
o con partes móviles y que no quede aplastado;
• se pueda inspeccionar fácilmente en todo su recorrido,
para poder controlar su estado de conservación;
• tenga una longitud inferior a 1500 mm;
• esté bien calzado en sus dos extremos, donde va fijado
con abrazaderas de manguera conformes con las
normas nacionales vigentes.
! Si alguna de estas condiciones no puede se respetada
o si la cocina se instala según las condiciones de la clase
2 – subclase 1 (aparato empotrado entre dos muebles), es
necesario recurrir al tubo flexible de acero (ver más adelante).
Conexión de gas con tubo flexible de acero
inoxidable de pared continua con uniones roscadas
Verifique que el tubo y las juntas respondan a las normas
nacionales vigentes. Para poner en funcionamiento el tubo,
elimine la boquilla presente en el aparato (la unión de entrada
de gas al aparato es roscada 1/2 gas macho cilíndrica).
! Realice la conexión de modo tal, que la longitud de la
tubería no supere los 2 metros de extensión máxima y
verifique que el tubo no esté en contacto con partes móviles
y que no quede aplastado.
Control de la estanqueidad
Finalizada la instalación, controle la perfecta estanqueidad
de todas las uniones utilizando una solución jabonosa pero
nunca una llama.
Adaptación a los distintos tipos de gas
Es posible adaptar el aparato a un tipo de gas diferente de
aquel para el cual fue fabricado (indicado en la etiqueta de
calibrado que se encuentra en la tapa).
Adaptación de la encimera
Sustitución de los inyectores de los
quemadores de la encimera:
1. quite las rejillas y extraiga los
quemadores;

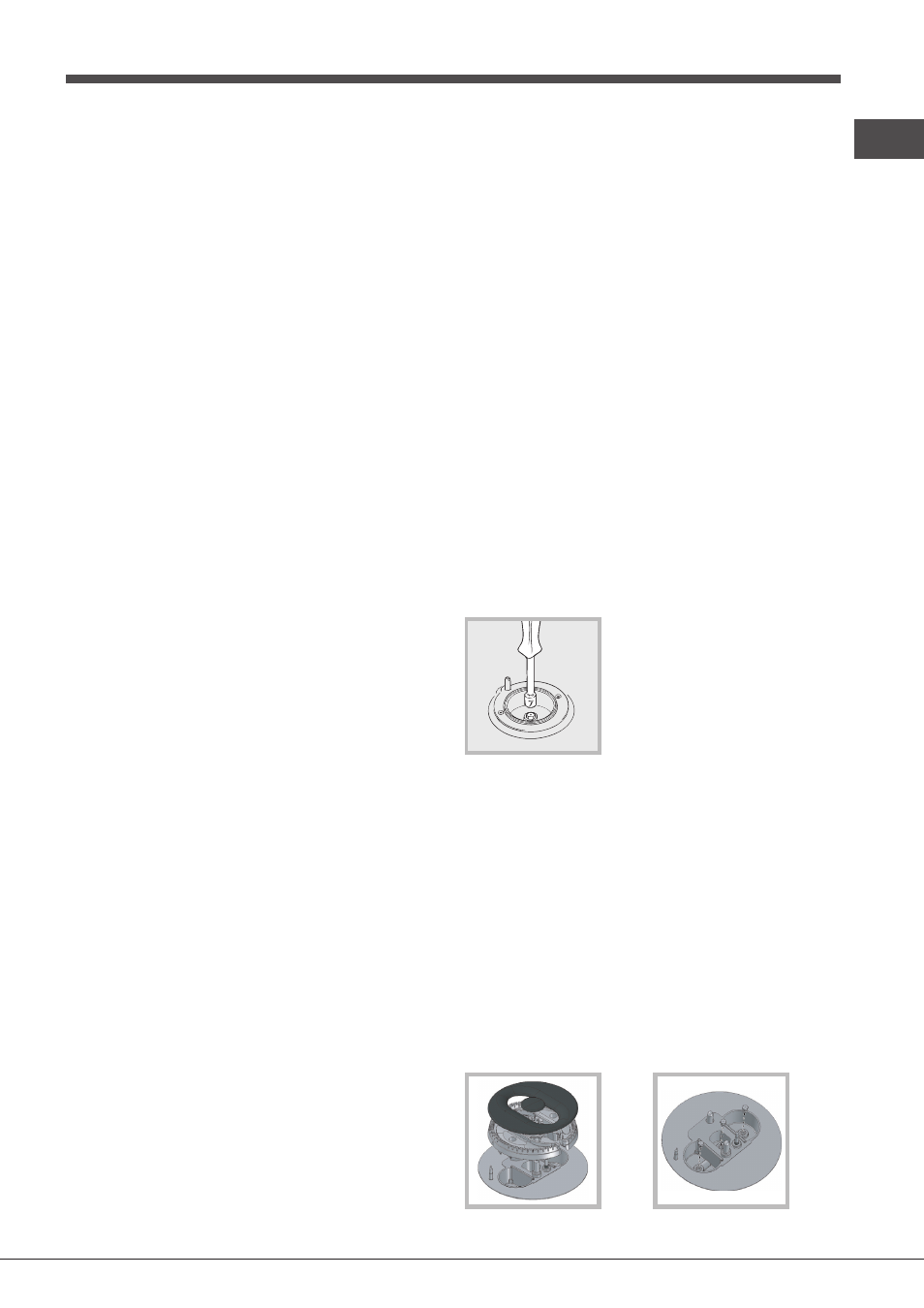

2. desenrosque los inyectores
utilizando una llave tubular de 7
mm. (ver la figura), y sustitúyalos
por otros que se adapten al
nuevo tipo de gas (ver la tabla
“Características de los quemadores e inyectores”);
3. vuelva a colocar en su posición todos los componentes
siguiendo las operaciones en sentido contrario al de la
secuencia descripta arriba.
Sustitución de los picossen el quemador “doble
llama” independente
1. sacar las rejillas y quitar los quemadores de sus sedes.
El quemador está compuesto de 2 partes separados
(ver Fig. E y Fig. F)
2. destornillar los picos, sirviéndose de una llave de tubo de 7
mm. El quemador interno tiene un pico, el quemador externo
tiene dos (del mismo tamaño). Reemplazar los picos por los
que se adapten al nuevo tipo de gas (ver tabla 1).
3. Volver a colocar todos los componentes en sus
respectivas posiciones, efectuando las operaciones
inversas, respecto a la secuencia arriba indicada.
