5
Deutsch
ASUS M3N78-VM

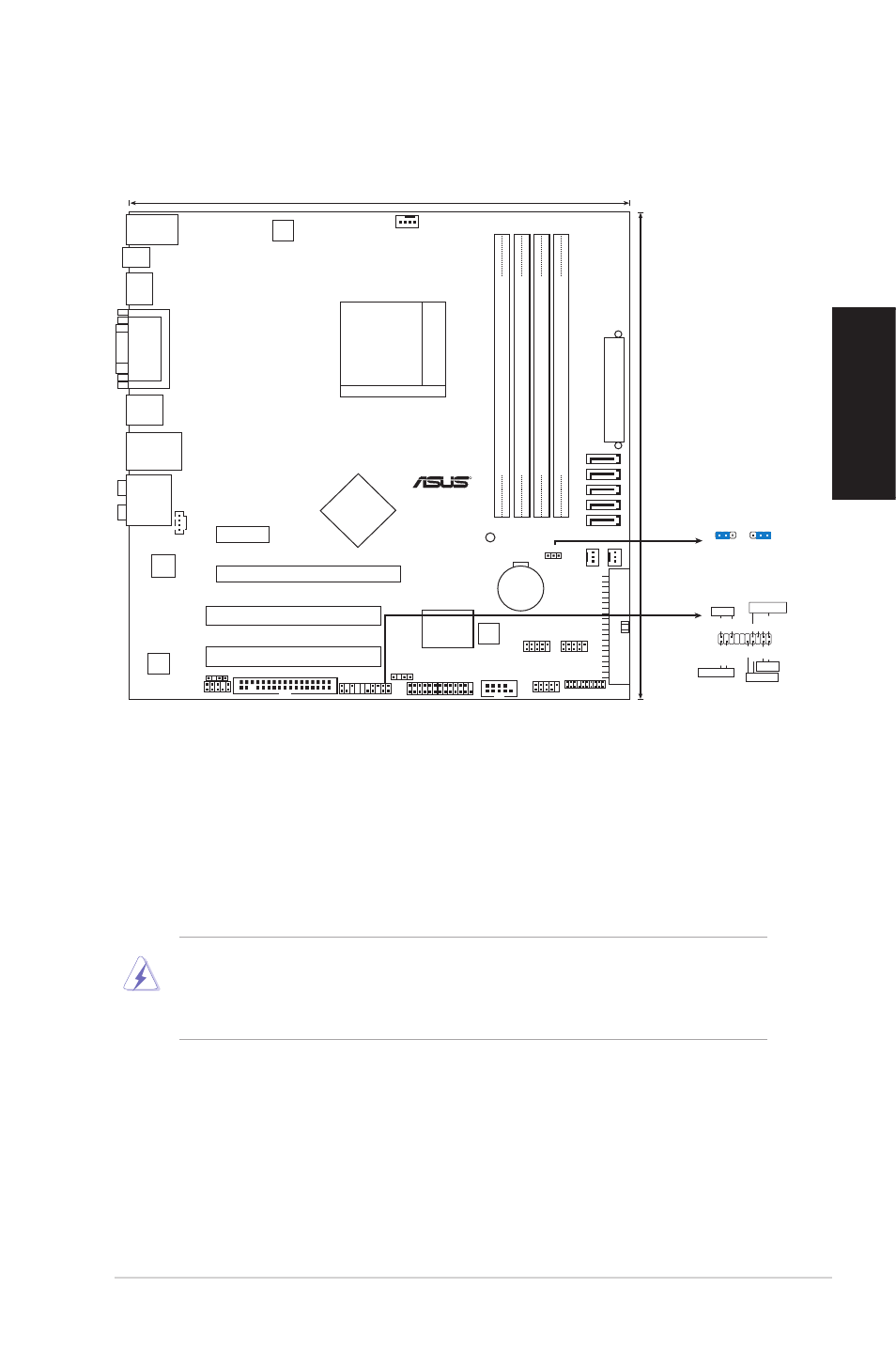

1. Motherboard-Layout
2. Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 940-pol. AM2-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten
Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
24.4cm (9.6i
n
24.4cm (9.6in)
)
Super I/O
SATA5
SATA4
SATA3
SATA2
SATA1
Socket AM2+
CPU_FAN
EA
TXPW
R
PRI_ID
E
COM1
PANEL
USB1112 USB78
USB910
AAFP
SB_PWR
8Mb
BIOS
Nvidia
MCP78S
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
CR2032 3V
Lithium Cell
CMOS Power
PCI2
PCI1
PCIEX16
PCIEX1_1
VT1708B
Realtek
8211CL-GR
CLRTC
ATX12V
R
SPDIF_OUT
M3N78-VM
LPT
KB_USB56
VG
A_
DV
I
USB34_ESATA
LAN1_USB12
AUDIO
HD
M
I
SPDIF_O2
CHA_F
AN
PWR_F
AN
FLOPPY
CD
TPM
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground PLED
+
IDE_LED- IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
CHASSIS
