Page 32
32
ASUS M3N-VM
3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu
triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.
4. Introduceţi cu atenţie procesorul în socket.
5. �ând procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului
pentru a fixa procesorul. Pârghia va produce un scurt click pentru a indica că
este în poziţia închis.

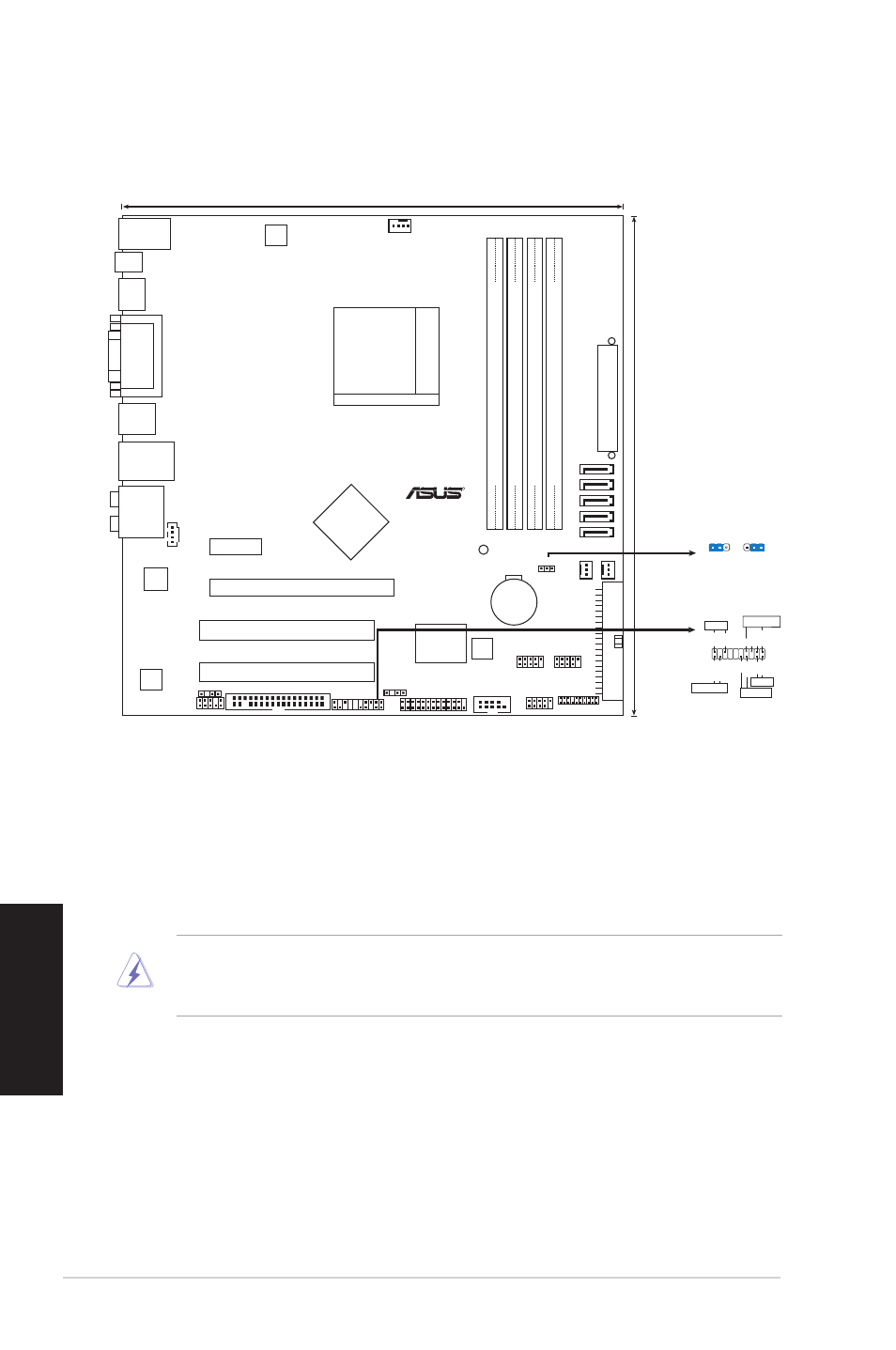

1. Schema plăcii de bază
2. Instalarea procesorului
�rmează următorii paşi pentru a instala procesorul.
1. Localizează socket-ul 940 de pe placa de bază.
2. Ridică pârghia socketului la cel puţin 90 de grade.
ATENŢIE:
Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea
pinilor sau deteriorarea, N� forţaţi introducerea procesorului în socket!
Română
24.4cm (9.6i
n
24.4cm (9.6in)
)
Super I/O
SATA5
SATA4
SATA3
SATA2
SATA1
Socket AM2+
CPU_FAN
EA
TXPW
R
PRI_ID
E
COM1
PANEL
USB1112
USB78
USB910
AAFP
SB_PWR
8Mb
BIOS
Nvidia
MCP78S
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
CR2032 3V
Lithium Cell
CMOS Power
PCI2
PCI1
PCIEX16
PCIEX1_1
VT1708B
Realtek
8211CL-GR
CLRTC
ATX12V
R
SPDIF_OUT
M3N78-VM
LPT
KB_USB56
VG
A_
DV
I
USB34_ESATA
LAN1_USB12
AUDIO
HD
M
I
SPDIF_O2
CHA_F
AN
PWR_F
AN
FLOPPY
CD
TPM
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
CHASSIS
