35 ASUS M3N-VM
Srpski

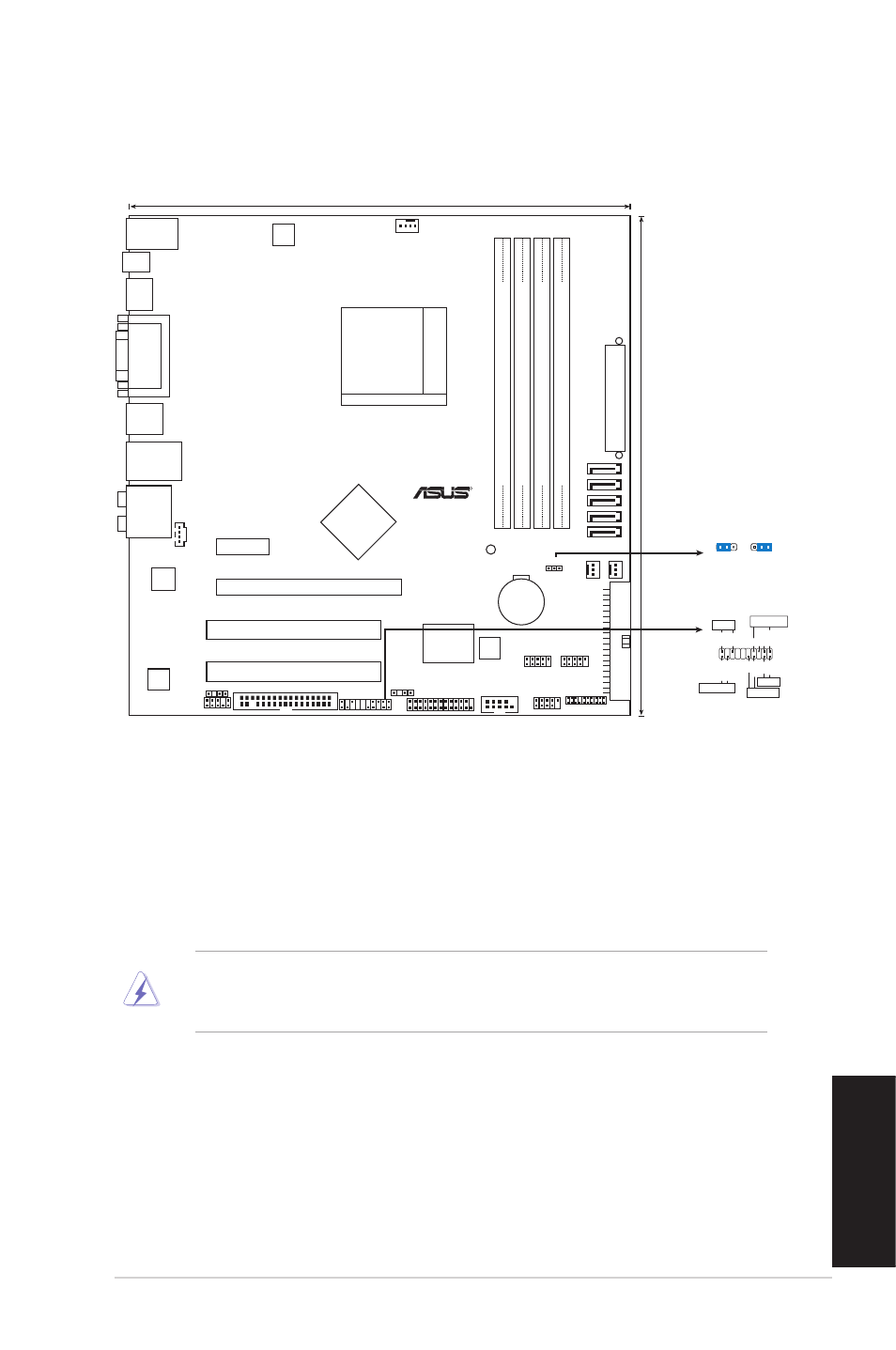

1. Izgled matične ploče
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite ležište sa 940 pinova na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
24.4cm (9.6i
n
24.4cm (9.6in)
)
Super I/O
SATA5
SATA4
SATA3
SATA2
SATA1
Socket AM2+
CPU_FAN
EA
TXPW
R
PRI_ID
E
COM1
PANEL
USB1112 USB78
USB910
AAFP
SB_PWR
8Mb
BIOS
Nvidia
MCP78S
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
CR2032 3V
Lithium Cell
CMOS Power
PCI2
PCI1
PCIEX16
PCIEX1_1
VT1708B
Realtek
8211CL-GR
CLRTC
ATX12V
R
SPDIF_OUT
M3N78-VM
LPT
KB_USB56
VG
A_
DV
I
USB34_ESATA
LAN1_USB12
AUDIO
HD
M
I
SPDIF_O2
CHA_F
AN
PWR_F
AN
FLOPPY
CD
TPM
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground PLED
+
IDE_LED- IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
CHASSIS
