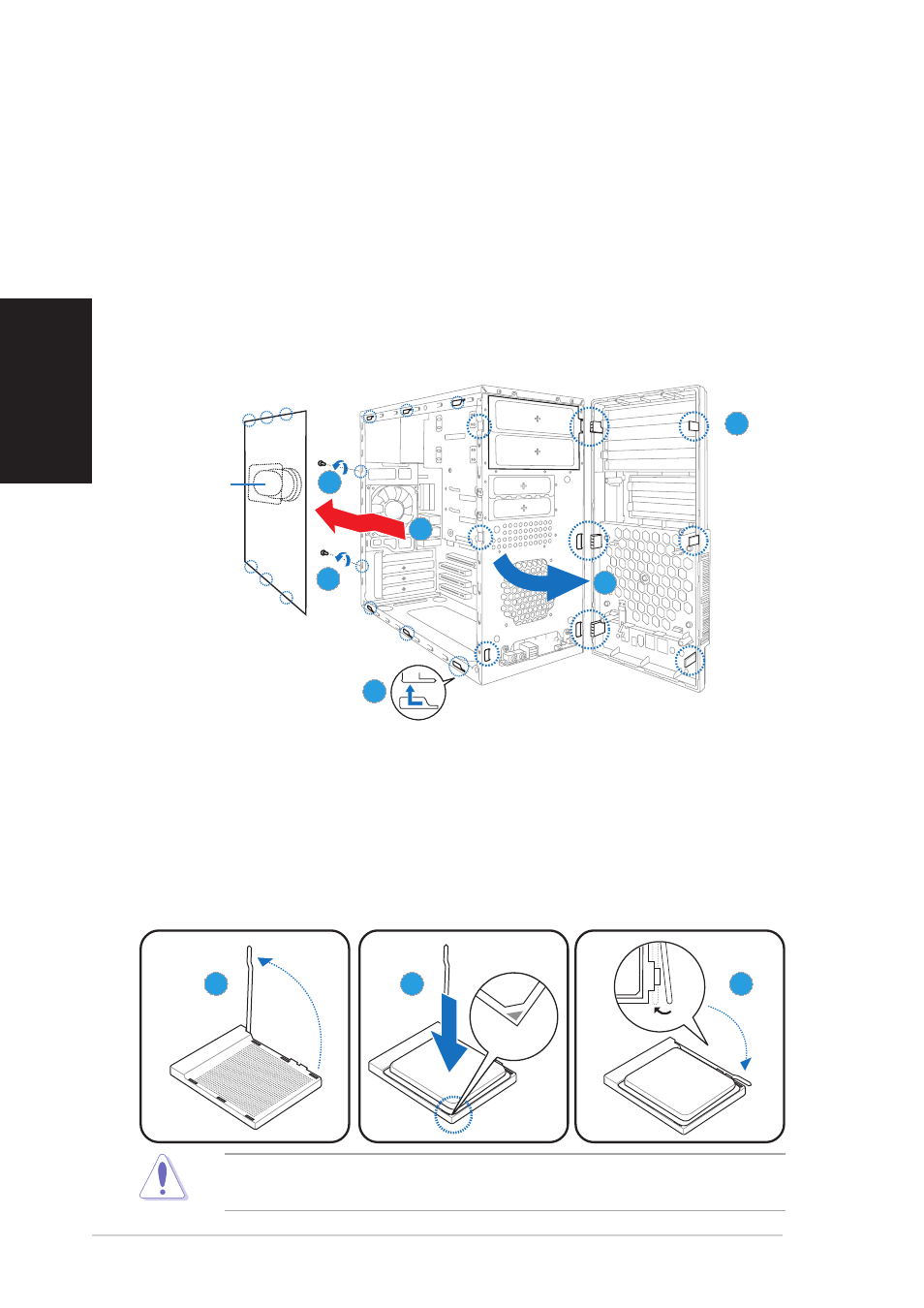

Demotáž bočního a předního panelu
1.
Odmontujte šroubky krytu skříně na zadním panelu.
2.
Posuňte boční panel směrem k zdanímu panelu tak, aby se háčky
uvolnily z úchytů skříně. Odložte boční panel stranou.
3.
Vyhledejte háčky předního panelu a zvedněte je tak, aby se uvolily ze
skříně.
4.
Otočte přední panel vpravo tak, aby byly závěsy do otvorů na pravé
straně.
5.
Sejměte přední panel a položte stranou.
Instalace procesoru
1.
Vyhledejte patici procesoru a potom zvedněte páčku patice do úhlu
90
0
- 100
0
.
2.
Zorientujte procesor nad patici tak, aby roh procesoru označený
zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
3.
Sklopením páčky patice zajistěte procesor.
U P O Z O R N Ě N Í :
U P O Z O R N Ě N Í :
U P O Z O R N Ě N Í :
U P O Z O R N Ě N Í :
U P O Z O R N Ě N Í : Při nesprávné instalaci procesoru do patice může dojít k
ohnutí kolíků a k vážnému poškození procesoru!
