7 7 7 7 7 G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a
Portugu
ê
s

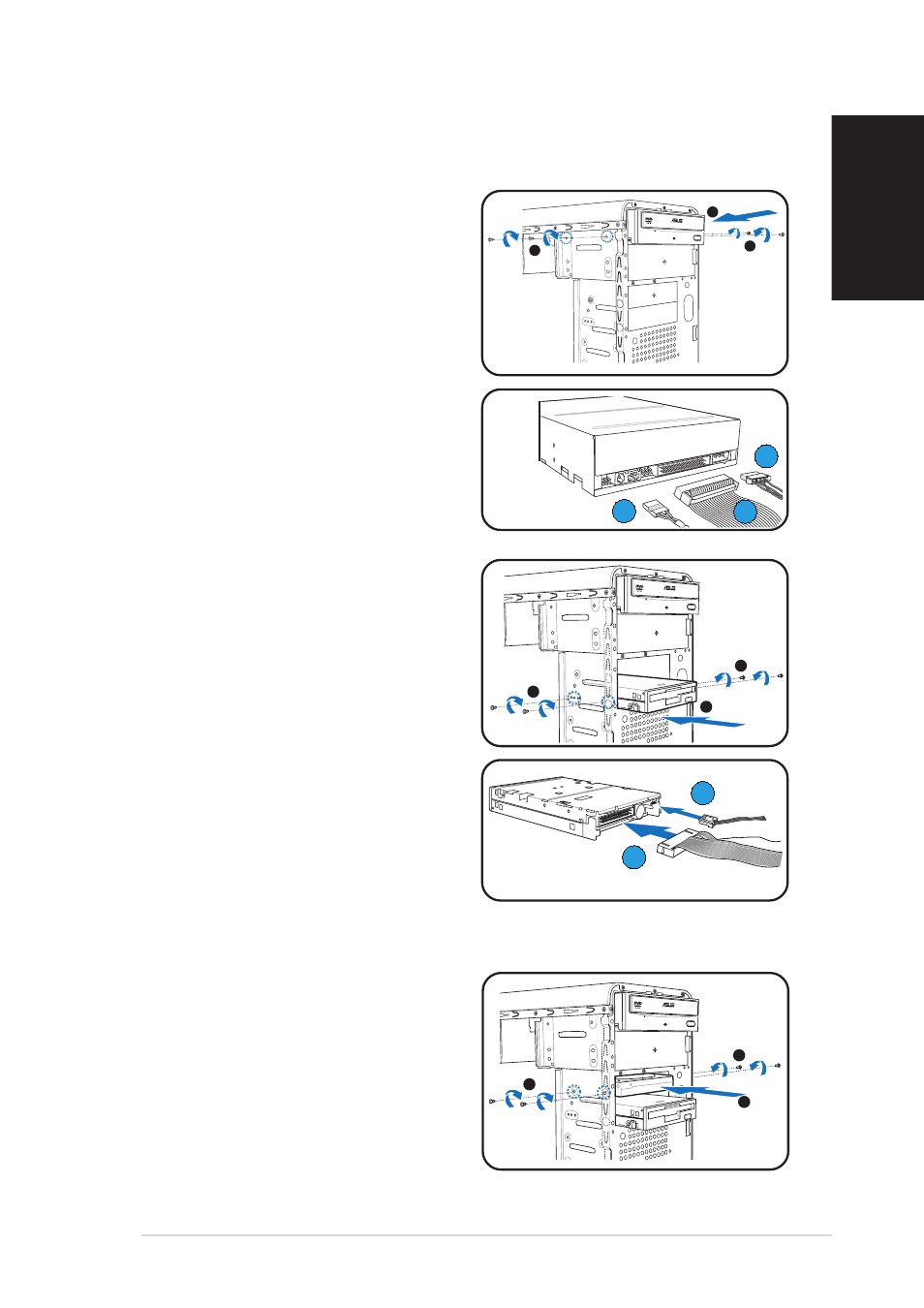

Instalação de unidades de armazenamento
Unidade óptica Unidade óptica Unidade óptica Unidade óptica Unidade óptica
1. Coloque o chassis na vertical e remova a tampa metálica do
compartimento superior da
unidade de 5,25”.
2. Introduza a unidade óptica no
compartimento e com cuidado
empurre-a até os respectivos
orifícios dos parafusos ficarem
alinhados com os orifícios
existentes no compartimento.
3. Fixe a unidade óptica com dois
parafusos de ambos os lados do
compartimento.
4. Ligue as fichas de áudio (A), IDE
(B) e de alimentação (C) aos
conectores existentes na parte
de trás da unidade.
3
3
2
Unidade de disquetes Unidade de disquetes Unidade de disquetes Unidade de disquetes Unidade de disquetes
1. Coloque o chassis na vertical e
remova a tampa metálica do
compartimento superior da
unidade de 3,5”.
2. Introduza a unidade de
disquetes no compartimento e
com cuidado empurre-a até os
respectivos orifícios dos
parafusos ficarem alinhados com
os orifícios existentes no
compartimento.
3. Fixe a unidade de disquetes com
dois parafusos de ambos os
lados do compartimento.
4. Ligue as fichas de áudio (A) e de
alimentação (B) aos conectores
existentes na parte de trás da
unidade.
3
3
2
A A A A A
B B B B B
A A A A A
C C C C C
B B B B B
Unidade de disco rígido Unidade de disco rígido Unidade de disco rígido Unidade de disco rígido Unidade de disco rígido
1. Coloque o chassis na vertical e
remova a tampa metálica do
compartimento superior da
unidade de 3,5”.
2. Introduza a unidade de disco
rígido no compartimento e com
cuidado empurre-a até os
respectivos orifícios dos
parafusos ficarem alinhados com
os orifícios existentes no
compartimento.
3. Fixe a unidade de disco rígido com dois parafusos de ambos os lados
do compartimento.
3
3
2
