1.2 Panneau arrière
Le panneau arrière de l’ordinateur intègre le port d’alimentation et plusieurs ports
d/E/S permettant une connexion aisée de périphériques additionnels.

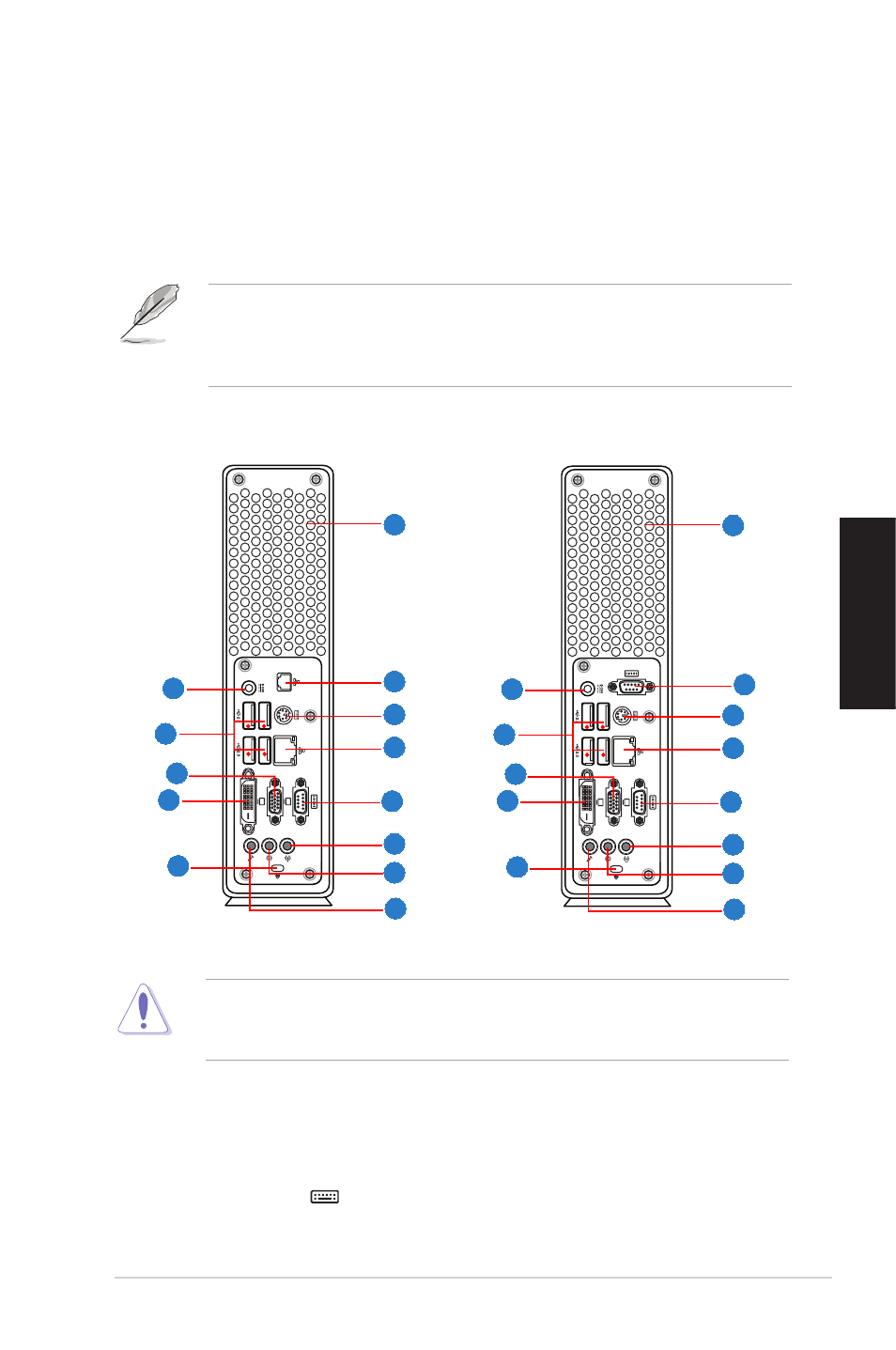

Les images ci-dessous illustrent le panneau arrière et ses composants.
1. Fentes d’aération. Ces fentes permettent de ventiler le système.
NE PAS bloquer les fentes de ventilation situées sur la partie supérieure et sur
le panneau arrière du châssis. Les composants à l’intérieur du châssis peuvent
surchauffer et être endommagés si la ventilation est inadéquate.
2a. Port modem (RJ-11). Port modem (RJ-11).. Ce port permet une connexion à Internet via un Ce port permet une connexion à Internet via un via un
modem à composition automatique.
2b. Port COM2. Ce port est réservé aux périphériques de pointage ou tout autre
périphérique série.
3. Port clavier PS/2 Port clavier PS/2 . Ce port est destiné à la connexion d’un clavier PS/2. Ce port est destiné à la connexion d’un clavier PS/2.
4. Port LAN (RJ-45). Port LAN (RJ-45). Ce port permet une connexion Fast
Ethernet à un réseau LAN via un hub réseau.
Les séries d’ordinateurs de bureau ASUS BS5000/M5100 sont déclinés en deux
modèles. Le port 2 situé à l’arrière du châssis diffère selon le types de modèle.
Type 1: le Port est un port modem (RJ-11).
Type : le Port est un port COM.
3
1
2a
5
4
6
7
9
10
8
12
11
Type 1 Type 2
3
1
2b
5
4
6
7
9
10
8
12
11
13 13
