8 Gyors üzembe helyezési útmutató Gyors üzembe helyezési útmutató
Magyar

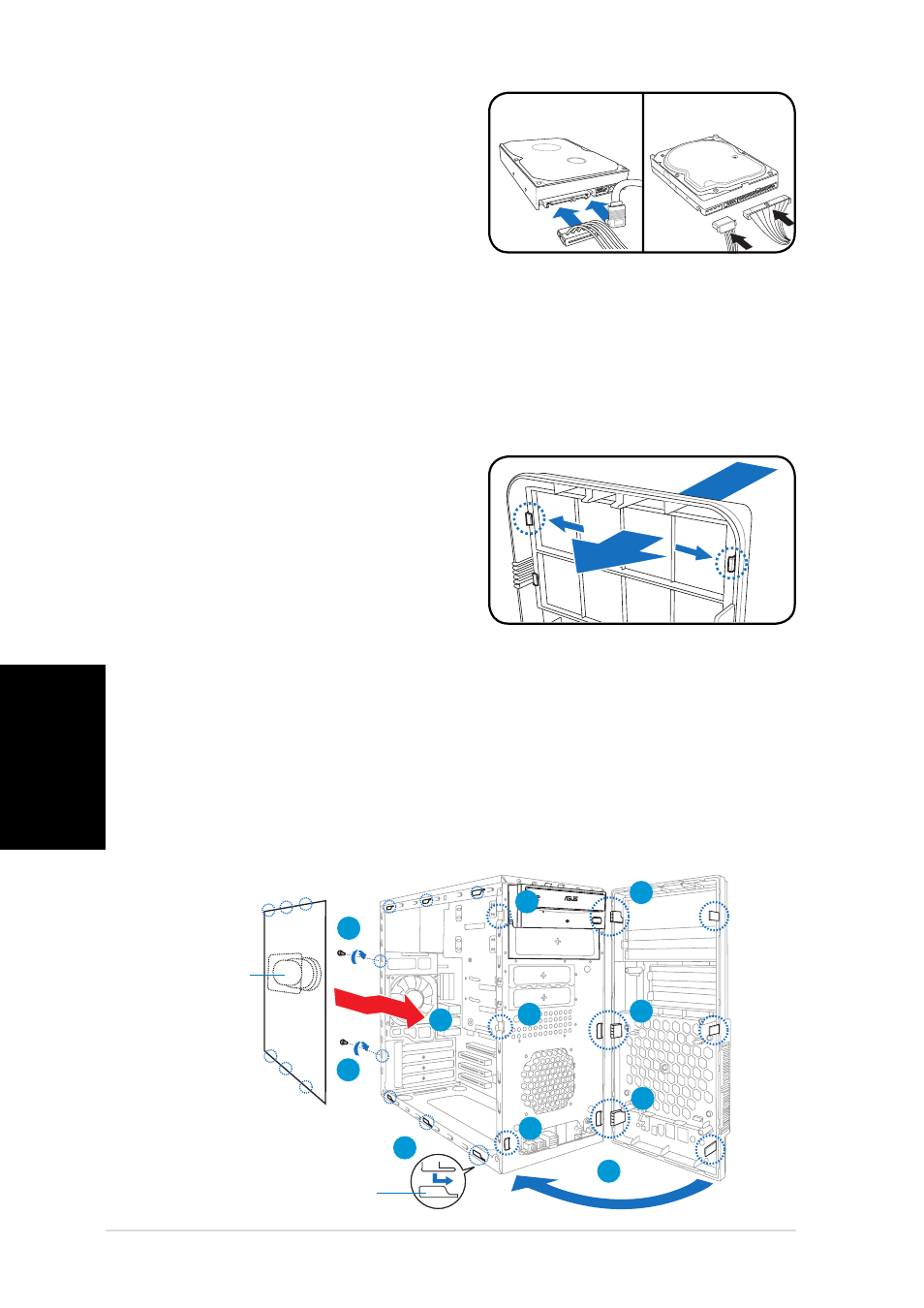

4. SATA merevlemez-meghajtó SATA merevlemez-meghajtó
esetében esetében: Csatlakoztassa a
SATA jel-, illetve tápkábel
dugóit a meghajtó hátulján lévő
csatlakozókhoz.
IDE merevlemez-meghajtó IDE merevlemez-meghajtó
esetében esetében: Csatlakoztassa az
IDE-, illetve tápkábel dugóit a
meghajtó hátulján lévő csatlakozókhoz.
SATA IDE SATA IDE
Az előlap és az oldalemez visszahelyezése:
1. Illessze az előlap pántszerű nyelveit a ház jobb oldalán lévő nyílásokba.
2. Hajtsa be balra az előlapot, amíg a baloldali zá rnyelvek a váz
acélsínjbe pattannak, és az előlap a helyére illeszkedik.
3. Illessze az oldalsó fedél kampóit a ház felső és alsó nyílásaiba.
4. Tolja az oldalsó fedelet az elülső panel irányába, amíg a helyére nem
illeszkedik.
5. Rögzítse a fedelet a két, korábban eltávolított csavarral.
5
Szellõzõvezeték Szellõzõvezeték
5
4
3
2
1
2
2
2
1
1
Rések az oldallapon lévő Rések az oldallapon lévő
fülekhez fülekhez
A meghajtórekeszek fedeleinek eltávolítása, az
előlap és az oldallemez visszaszerelése
Ha beszerelte az optikai, illetve hajlékonylemezes meghajtókat, távolítsa el
az előlapból a megfelelő bőv ítőrekesz-fedeleket az előlap visszahelyezése
előtt. Ehhez a következőket kell tennie:
1. Keresse meg a bővítőhely-fedél
zárakat.
2. Nyomja kifelé a zárakat a
bővítőhely-fedél kioldásához.
3. Nyomja be a bővítőhely-fedelet,
majd tegye félre.
4. A 3,5” bővítőhely fedelét
hasonló módon távolíthatja el.
