4 Gyors üzembe helyezési útmutató Gyors üzembe helyezési útmutató
Magyar
A CPU beszerelése
A foglalat védelme érdekében
csak közvetlenül a processzor
behelyezése előtt távolítsa el
a foglalat vé dősapkáját.
A processzor beszerelése:
1. Keresse meg a CPU foglalatot az alaplapon.
2. Hüvelykujjával nyomja meg a
leszorítókar (A), majd tolja balra
(B), amíg a leszorítófül elengedi.
A A
B B
Leszorítókar Leszorítókar
Leszorító fül Leszorító fül
4
1 Szellőzővezeték Szellőzővezeték
1
2
2
3
4
4
4
3
3
Rések az oldallapon Rések az oldallapon
lévő fülekhez lévő fülekhez
4

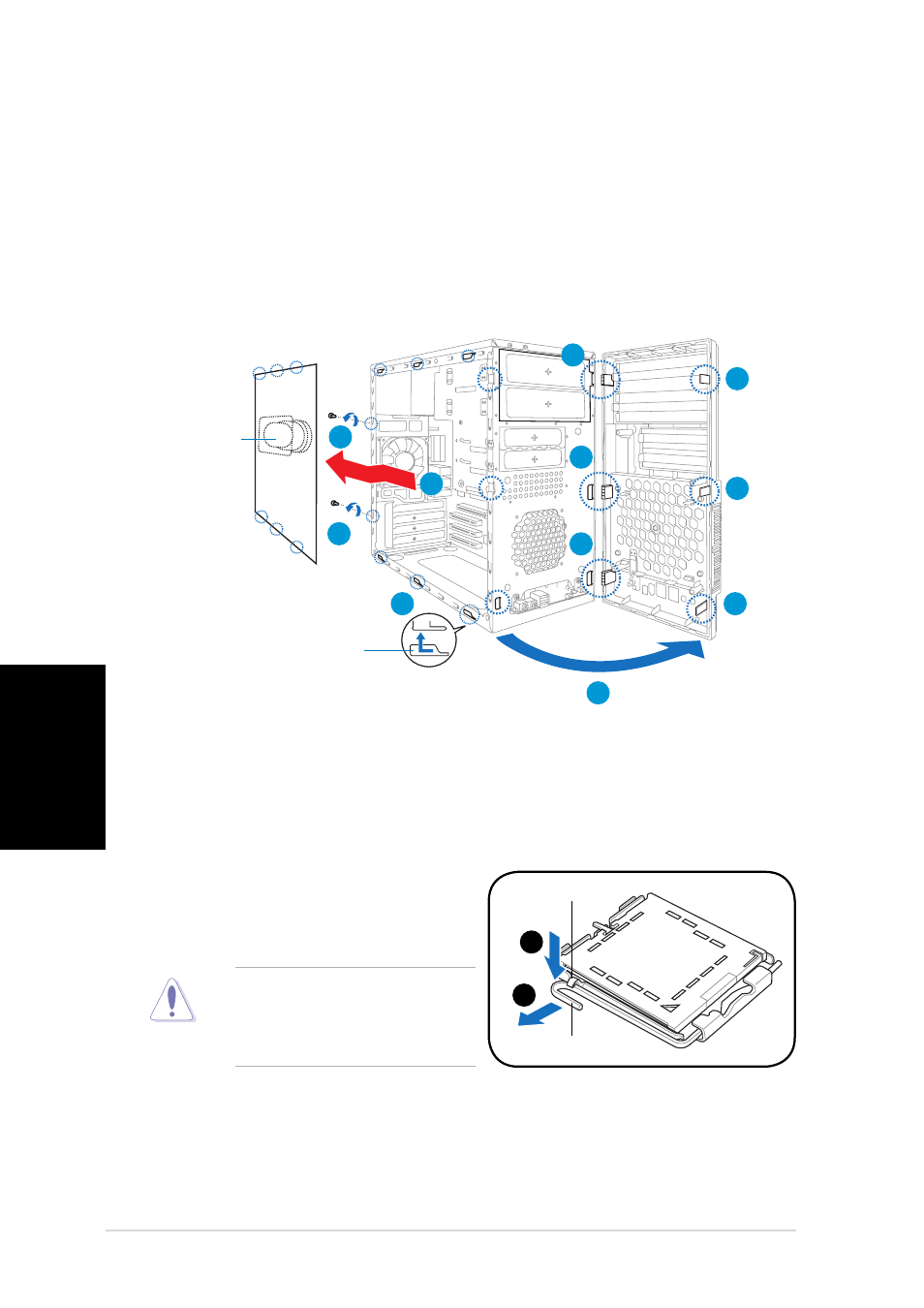

Az oldallemezek és az előlap eltávolítása
1. Távolítsa el a fedelet rögzítő csavarokat a hátlapon.
2. Húzza az oldalsó fedelet a hátsó panel irányába, amíg a kampói le nem
válnak a számítógépházról. Tegye félre a fedelet.
3. Pattintsa ki az előlap bal oldali zárnyelveit az váz acé lsínjéről.
4. Hajtsa jobbra az előlapot, amíg nem válnak láthatóvá a pántszerű
nyelvek a szerelvény a jobb oldalán.
5. Távolítsa el az előlapot, majd tegye félre.
