9 Scheda madre ASUS P4SGX-MX
Italiano
3. Memoria del Sistema
La scheda madre ha due prese DIMM DDR (Double Data Rate) e due prese DIMM
SDR (Single Data Rate) che supportano DDR non-ECC PC2700*/PC2100/PC1600
o DIMM SDRAM PC133/100 di dimensioni fino a 2GB.
Il DIMM DDR ha le stesse dimensioni fisiche di un DIMM SDR, ma ha un’impronta
a 184 pin contro i 168 del DIMM SDR. Inoltre, il DIMM DDR ha una dentellatura
singola, mentre il DIMM SDR ne ha due.
2. Installazione del CPU
Per installare una CPU seguire i passaggi seguenti:
1. Individuare il socket ZIF a 478 contatti sulla scheda madre.
2. Sbloccare la levetta di chiusura spingendola lateralmente verso l'esterno e poi
alzandola fino a porla quasi in verticale.
3. Posizionare la CPU sopra il socket in modo che l'angolo smussato combaci
con la base della levetta di chiusura.
4. Inserire delicatamente la CPU nel socket.
5. Quando la CPU è inserita, spingere in giù la levetta di chiusura per bloccarla.
La levetta va ad incastrarsi in posizione orizzontale rispetto al socket.
AVVERTENZA!
La CPU può entrare in sede soltanto se correttamente orientata. NON
FORZATE la CPU ad entrare nel socket: potreste rompere o stortare i
pin, danneggiando la CPU.
1. Assicurarsi di scollegare l'alimentazione prima di aggiungere o
rimuovere le DIMM o qualsiasi altro componente del sistema.
Diversamente si causeranno danni irreparabili alla scheda madre e
ad altri componenti del sistema.
2. Gli slot di memoria DDR e SDRAM non possono essere utilizzati
simultaneamente.

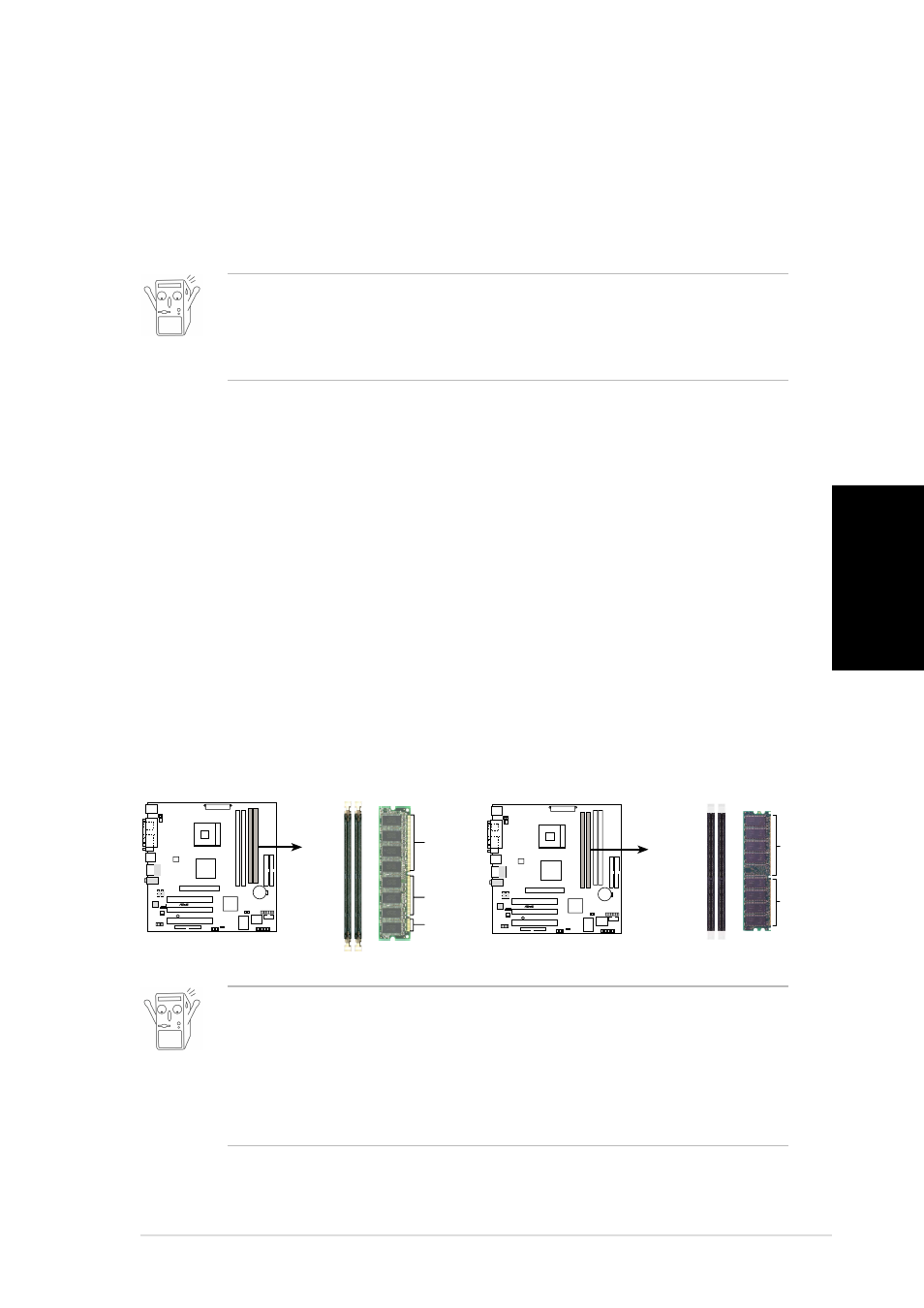

P4SGX-MX
®
P4SGX-MX 168-Pin DIMM Sockets
20 Pins
60 Pins
88 Pins
P4SGX-MX
®
P4SGX-MX 184-Pin DDR DIMM Sockets
80 Pins
104 Pins
*: Il supporto PC2700 è testato da ASUS.
