12 Placa base ASUS P4SGX-MX
Espa
ñ
ol

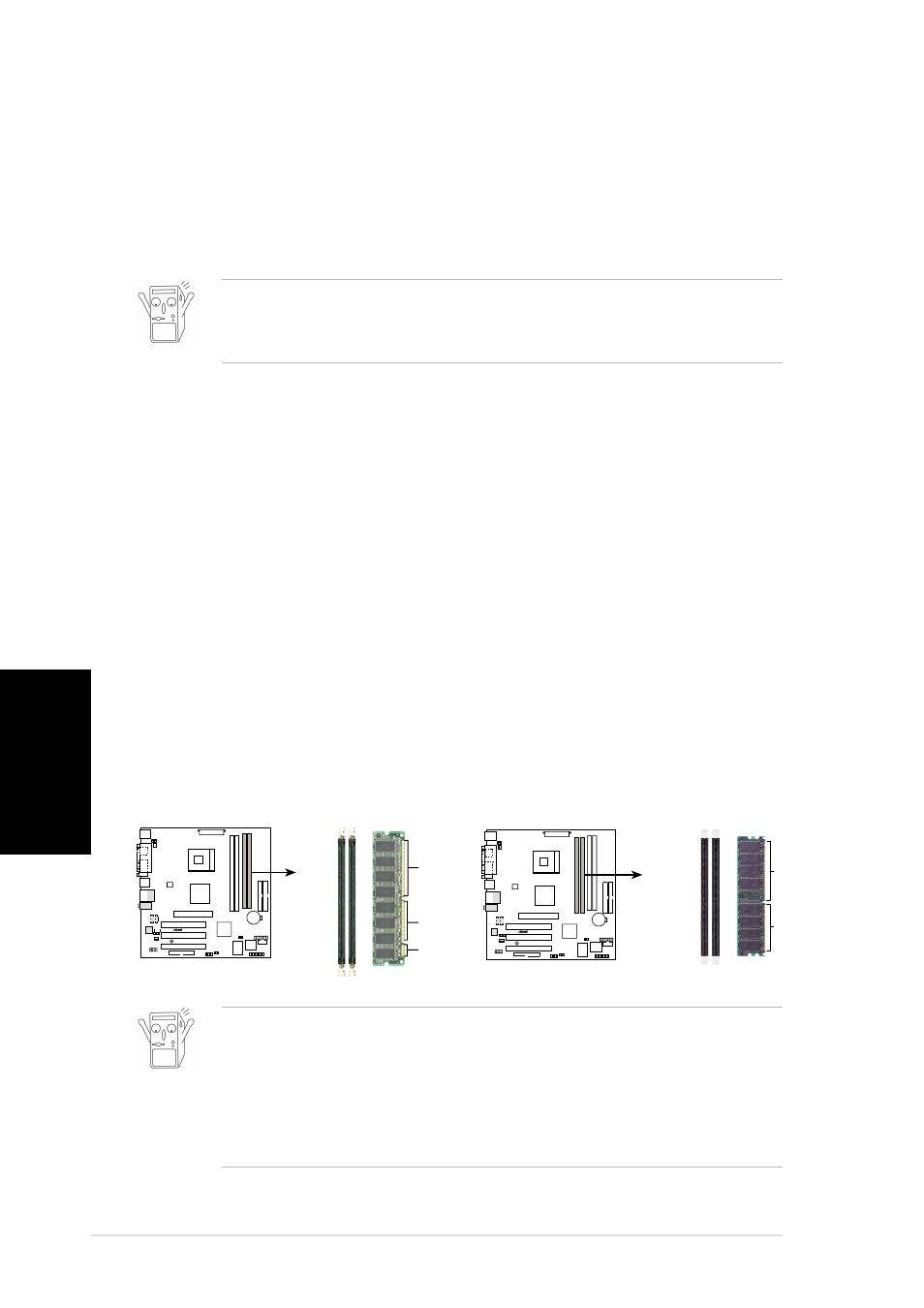

3. Memoria de sistema
La placa base tiene dos zócalos DIMM DDR (Double Data Rate, doble velocidad
de datos) y dos zócalos DIMM SDR (Single Data Rate, velocidad de datos
sencilla) que admite hasta 2GB de DDR no ECC PC2700*/PC2100/PC1600 o de
DIMM SDRAM PC133/100.
Los DIMM DDR tienen las mismas dimensiones que un DIMM SDR, pero tiene una
conexión de 184 contactos comparados con los 168 contactos del DIMM SDR.
Además, un DIMM DDR sólo tiene una ranura en lugar de las dos de un DIMM SDR.
2. Instalación de la CPU
Para instalar la CPU siga estos pasos.
1. Localice el zócalo ZIF de 478 pins en la placa base.
2. Desbloquee el zócalo pulsando la palanca hacia un lateral, a continuación,
levántela hasta un ángulo de 90°-100°.
3. Coloque la CPU sobre el zócalo de forma que la esquina marcada coincida
con la base de la palanca del zócalo.
4. Introduzca la CPU con cuidado en el zócalo hasta que ajuste en su sitio.
5. Cuando la CPU entra en su sitio, empúje hacia abajo la palanca para fijar la
CPU. La palanca se fijará al lateral del zócalo con un clic para indicar que ha
quedado fijada.
ADVERTENCIA
La CPU ajusta solamente con una orientación. NO la fuerce en el
zócalo para evitar doblar o dañar los contactos y dañar la CPU.
1. Asegúrese de desconectar la fuente de alimentación antes de
agregar o retirar DIMM o cualquier otro componente del sistema.
Si no lo hace, podrían causarse serios daños en la placa base y en
otros componentes del sistema.
2. Las ranuras DDR y SDRAM de memoria no pueden utilizarse de
forma simultánea.
P4SGX-MX
®
P4SGX-MX 168-Pin DIMM Sockets
20 Pins
60 Pins
88 Pins
P4SGX-MX
®
P4SGX-MX 184-Pin DDR DIMM Sockets
80 Pins
104 Pins
*: Soporta memoria PC2700 comprobado por ASUS
