11. USB.2.0-Anschlüsse..Diese Universal Serial Bus .0 (USB .0)-Anschlüsse nehmen
USB 2.0-Geräte wie Maus, Drucker, Kamera, PDA und andere Geräte auf.
1. LAN.(R�-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub.
Audio 2, 4, 6, oder 8-Kanalkonfiguraion
Anschlüsse
Kopfh�rer.
2-Kanal
4-Kanal 6-Kanal 8-Kanal
Hellblau (Rückseite) Line In
Hinterer
Lautsprecher
Hinterer
Lautsprecher
Hinterer
Lautsprecher
Hellgrün (Rückseite) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher
Rosa (Rückseite) Mic In Mic In Bass/Mitte Bass/Mitte
Hellgrün (Vorderseite) - - - Seitenlautsprecher
13.. Hinterer.Lautsprecherausgang.(schwarz). Dieser Anschluss verbindet in einer 4-
Kanal-, 6-Kanal- oder 8-Kanal-Audiokonfiguration mit den hinteren Lautsprechern.
14. Seitenlautsprecherausgang.(grau). Dieser Anschluss verbindet in einer 8-Kanal-
Audiokonfiguration mit den Seitenlautsprechern.
15. Mikrofonanschluss.(rosa). Dieser Anschluss verbindet mit einem Mikrofon.
16. Line.Out-Anschluss.(hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss
zum Frontlautsprecherausgang.
17. Mitte/Subwoofer-Anschluss.(orange). Dieser Anschluss verbindet mit den Mitte-/
Subwoofer-Lautsprechern.
18. Line.In-Anschluss.(hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder
DVD-Playern und anderen Audiogeräten.

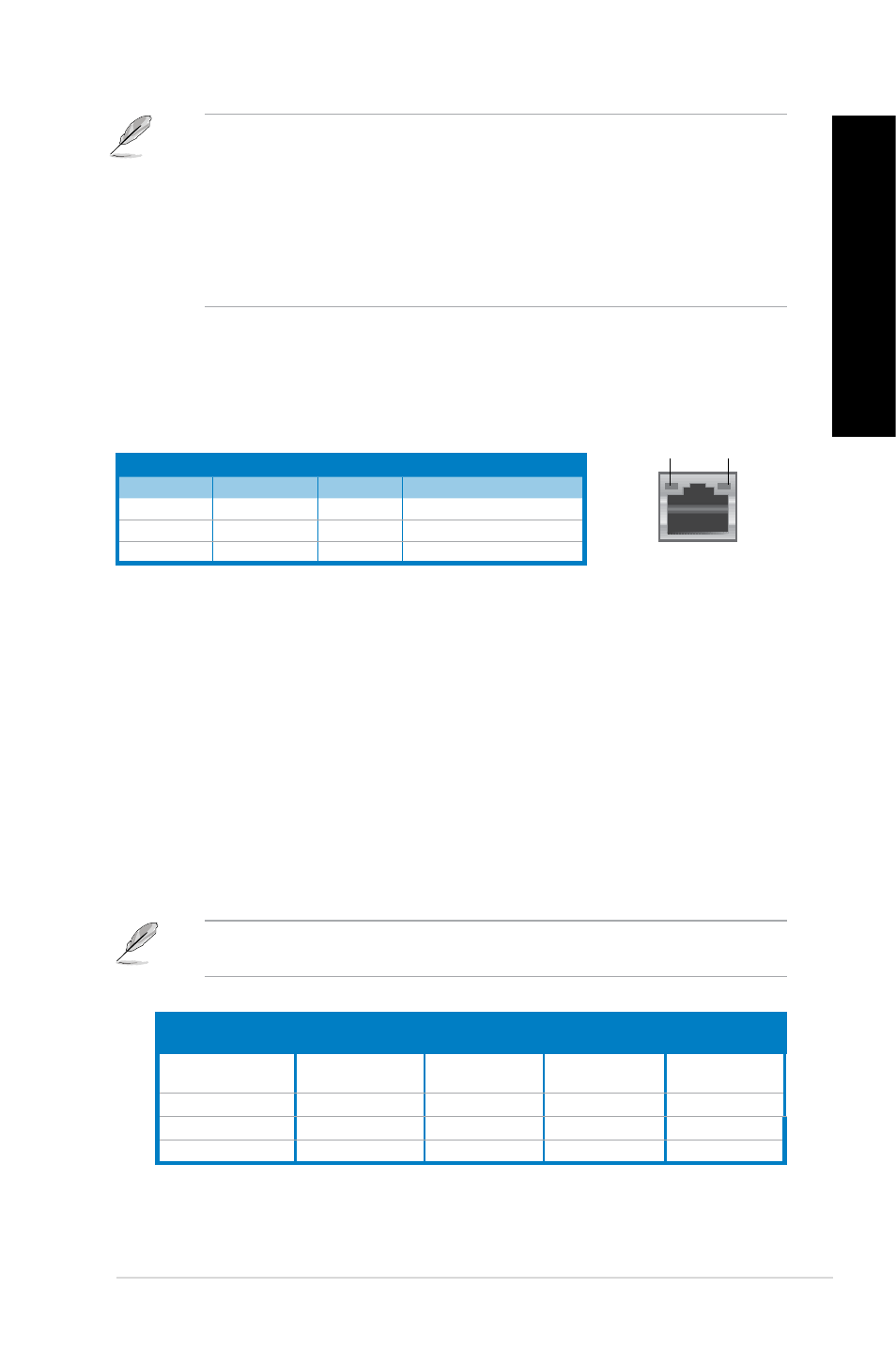

Aktivitäts-/�erbindungs-.LED.......Geschwindigkeits-LED
Status
Beschreibung Status Beschreibung
AUS Nicht verbunden AUS 10Mbps-Verbindung
ORANGE Verbunden ORANGE 100Mbps-Verbindung
BLINKEND Datenaktivität GRÜN 1Gbps-Verbindung
LAN-
Anschluss
SPEED.
LED
ACT/LINK.
LED
. LED-Anzeigen.am.LAN-Anschluss
• Bei der Installation eines Windows ® -Betriebssystems verbinden Sie KEINE Tastatur /
Maus mit den USB 3.0-Anschlüssen.
• Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter
Windows ® und nur nach der Installation eines USB 3.0-Treibers verwendet werden.
• USB 3.0-Geräte können nur als Datenspeicher verwendet werden.
• Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle
USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden.
Die Funktionen der Audioausgänge in 2, 4, 6 oder 8-Kanalkonfigurationen entnehmen Sie
bitte der folgenden Audio-Konfigurationstabelle.
