400 Capítulo 1: Começar a utilizar
PO
RT
UG
UÊ
S
PO
RT
UG
UÊ
S
PO
RT
UG
UÊ
S
PO
RT
UG
UÊ
S

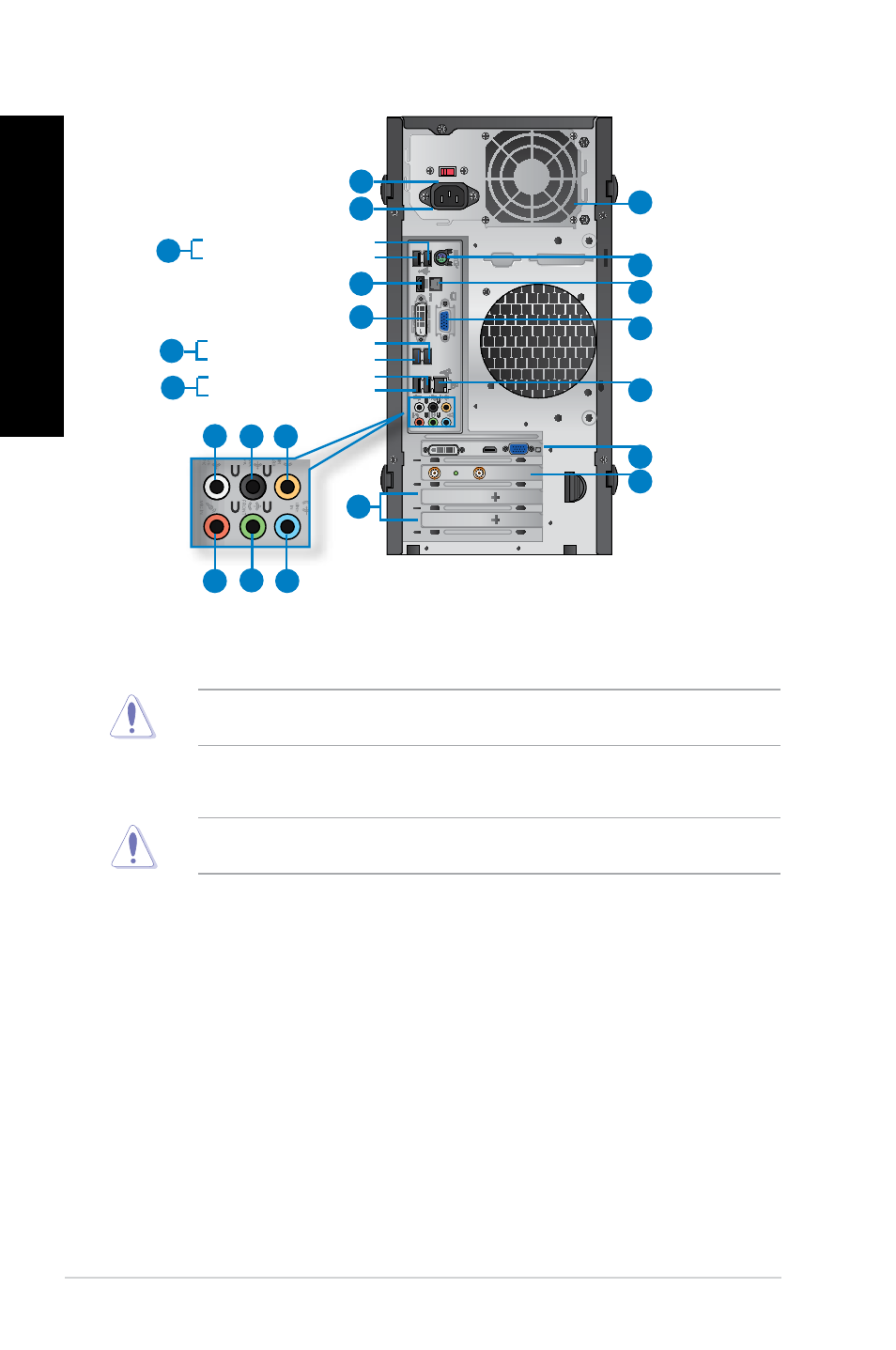

1. Selector de tensão. Utilize este interruptor para seleccionar a tensão de alimentação
apropriada de acordo com a tensão na sua área. Se a tensão de alimentação na sua
área for de 100-127V, coloque o interruptor em 115V. Se a tensão de alimentação na
sua área for de 200-240V, coloque o interruptor em 230V.
O sistema poderá ser danificado seriamente caso coloque o interruptor em 115V num
ambiente com 230V, ou em 230V num ambiente com 115V!
2. Conector de alimentação. Conector de alimentação. Ligue o cabo de alimentação a este conector.
3. Orifícios de ventilação. Orifícios de ventilação. Estes orifícios permitem a ventilação.
NÃO bloqueie os orifícios de ventilação do chassis. Disponibilize sempre uma ventilação
adequada para o computador.
4. Porta Combo para Teclado / Rato PS/2 (roxo). Porta Combo para Teclado / Rato PS/2 (roxo). Esta porta destina-se a um teclado
ou rato PS/2.
5. Portas USB 2.0. Portas USB 2.0. Estas portas de Barramento de Série Universal 2.0 (USB 2.0) ligam a
dispositivos USB 2.0 como, ratos, impressoras, scanners, câmaras, PDA e outros.
6. Porta de saída óptica S/PDIF. Porta de saída óptica S/PDIF. Esta porta liga a um dispositivo de saída de áudio
externo através de um cabo S/PDIF...
7. Porta HDMI. Porta HDMI. Esta porta destina-se à ligação de um conector de Interface Multimédia
de Alta Definição (HDMI) e está em conformidade com o protocolo HDCP, permitindo
reprodução de DVD HD, Blu-ray e outros conteúdo protegidos.
8. Porta DVI-D. Porta DVI-D. Esta porta destina-se à ligação de qualquer dispositivo compatível com
DVI-D e está em conformidade com o protocolo HDCP, permitindo reprodução de DVD
HD, Blu-ray e outros conteúdo protegidos.
9. Porta VGA. Porta VGA. Esta porta destina-se à ligação de dispositivos compatíveis com VGA
como, por exemplo, um monitor VGA.
10. Portas USB 3.0. Portas USB 3.0. Estas portas de Barramento de Série Universal 3.0 (USB 3.0) ligam a
dispositivos USB 3.0 como, ratos, impressoras, scanners, câmaras, PDA e outros..
DVI
HDMI
1
3
4
5
10
12
9
6
21
19
7
20
16 15
13 17 14
18
11
2
8
Porta USB 2.0 traseiro 2 traseiro 2 2
Porta USB 2.0 traseiro 1 traseiro 11
Porta USB 2.0 traseiro 4 traseiro 44
Porta USB 3.0 traseiro 1 traseiro 11
Porta USB 3.0 traseiro 2 traseiro 22
Porta USB 2.0 traseiro 3 traseiro 33
