Aansluitingen

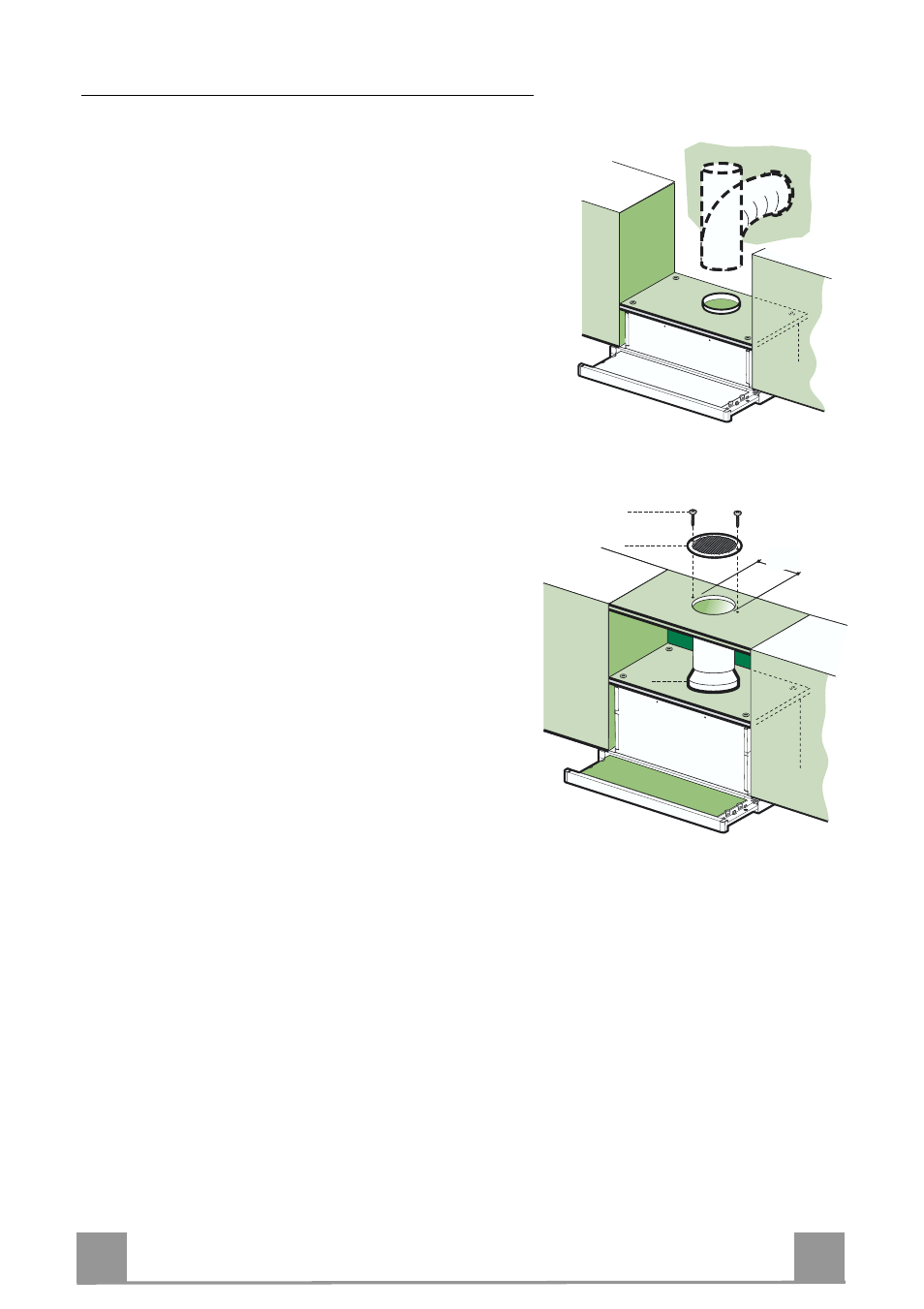

LUCHTUITLAAT AFZUIGVERSIE
Bij installatie in afzuigversie, moet u de wasemkap met
de uitlaatleiding verbinden door middel van een starre
of buigzame leiding van ø 120 mm, naar keuze van de
installateur.
• Zet de leiding vast met geschikt leidingklemmen. Het
benodigde materiaal wordt niet bij de wasemkap ge-
leverd.
• Verwijder de eventuele geurfilters met actieve kool-
stof.
ø 120
LUCHTUITLAAT FILTERVERSIE
• Boor een gat van ø 125 mm in de eventuele plank
boven de kap.
• Verbind de flens met de uitlaatopening op de plank
boven de kap met behulp van een starre of flexibele
leiding van ø120 mm.
• Zet de leiding vast met geschikte leidingklemmen.
Het benodigde materiaal wordt niet bij de wasemkap
geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van de
gerecirculeerde lucht met 2 van de bijgeleverde
schroeven 12e (2,9 x 9,5).
• Verzeker u ervan dat het geurfilter met actieve kool-
stof geïnstalleerd is.
8
9
125
8
9
125
12e
ELEKTRISCHE AANSLUITINGETTRICA
• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een
opening tussen de contacten van tenminste 3 mm.
• Nadat u de kap geïnstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met
kracht naar buiten trekken tot het niet verder kan en u een klik hoort.
