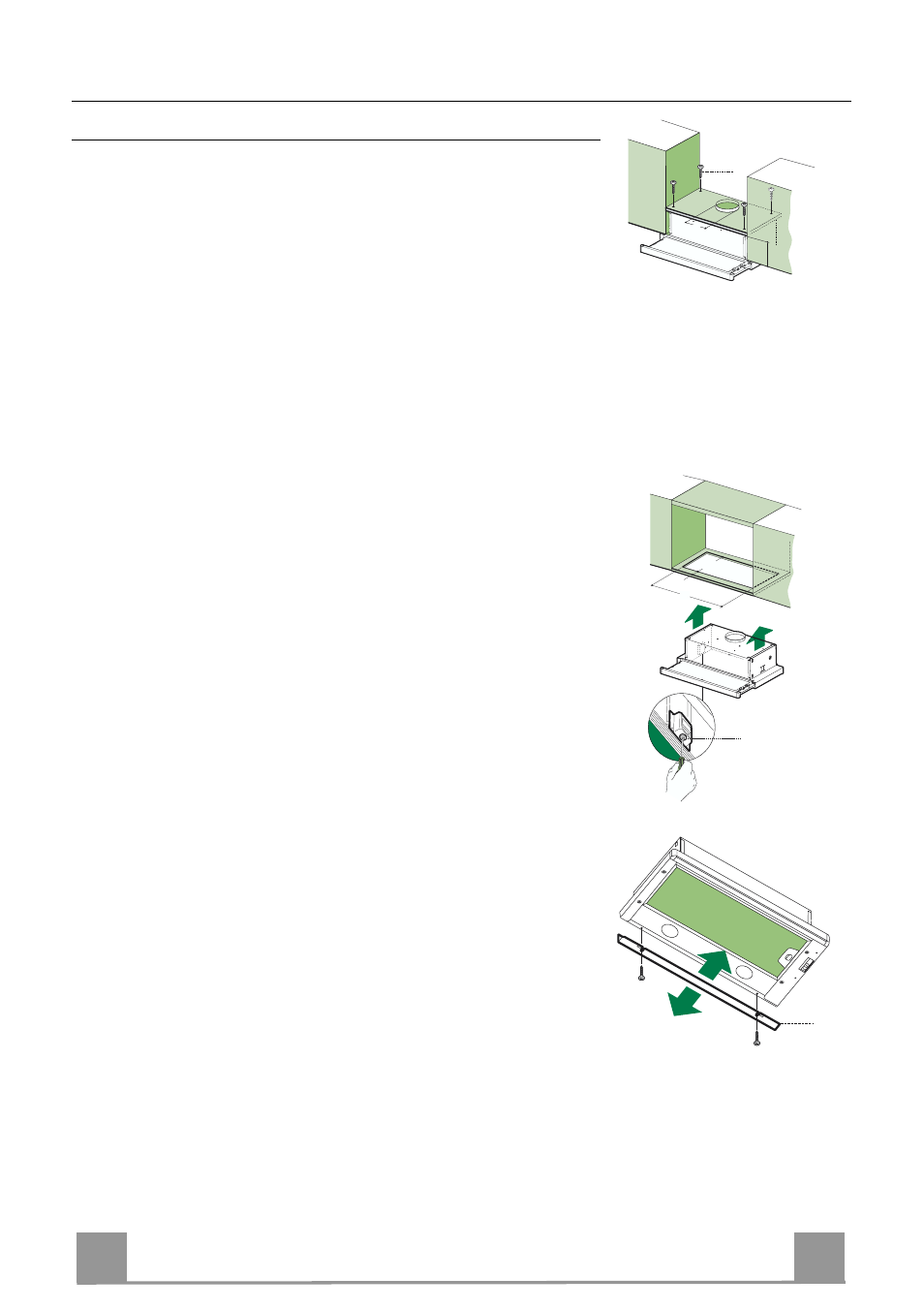

INSTALLATIE
Boren van gaten in draagvlak en montage kap
MONTAGE MET SCHROEVEN
• Het draagvlak van de kap moet 135 mm hoger zijn dan het on-
dervlak van de hangkastjes.
• Boor een gat van ø 4,5 mm in de drager met behulp van de bij-
geleverde boormal.
• Boor een gat van ø 125 mm in het draagvlak met behulp van de
bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).
12a
135
125 125
MONTAGE MET KLIKBEVESTIGING
• De kap kan rechtstreeks op het ondervlak van de hangkastjes
worden geinstalleerd met zijsteunen met klikbevestiging.
• Boor gaten in de ondervlakken van de hangkastjes, zoals aan-
gegeven.
• Plaats de kap tot deze vasthaakt op de zijsteunen met klikbe-
vestiging.
• Blokkeer het geheel door de schroeven Vf vanaf de onderkant
van de kap vast te draaien.
15
264
502 - 802
Vf
SLUITPROFIEL
• De ruimte tussen de rand van de kap en de achterwand kan
worden afgesloten met behulp van het bijgeleverde profiel 20
met de voor dit doel reeds aanwezige schroeven.
20
