SCANLINE
Instrukcja obsługi Travel Mobile Scanner for A4 Documents
MT4090
Właściwości
¯ Wybór trybu skanowania: kolor lub monochromatyczny
¯ Wybór rozdzielczości skanowania: 300/600dpi
¯ Bezpośredni zapis do pliku JPEG na karcie MicroSD
¯ Obsługa kart MicroSD o pojemności do 32GB
¯ Nie wymaga sterownika do przesyłania danych w Windows XP SP2/Vista
oraz w systemach Mac OS 10.4 lub nowszych.

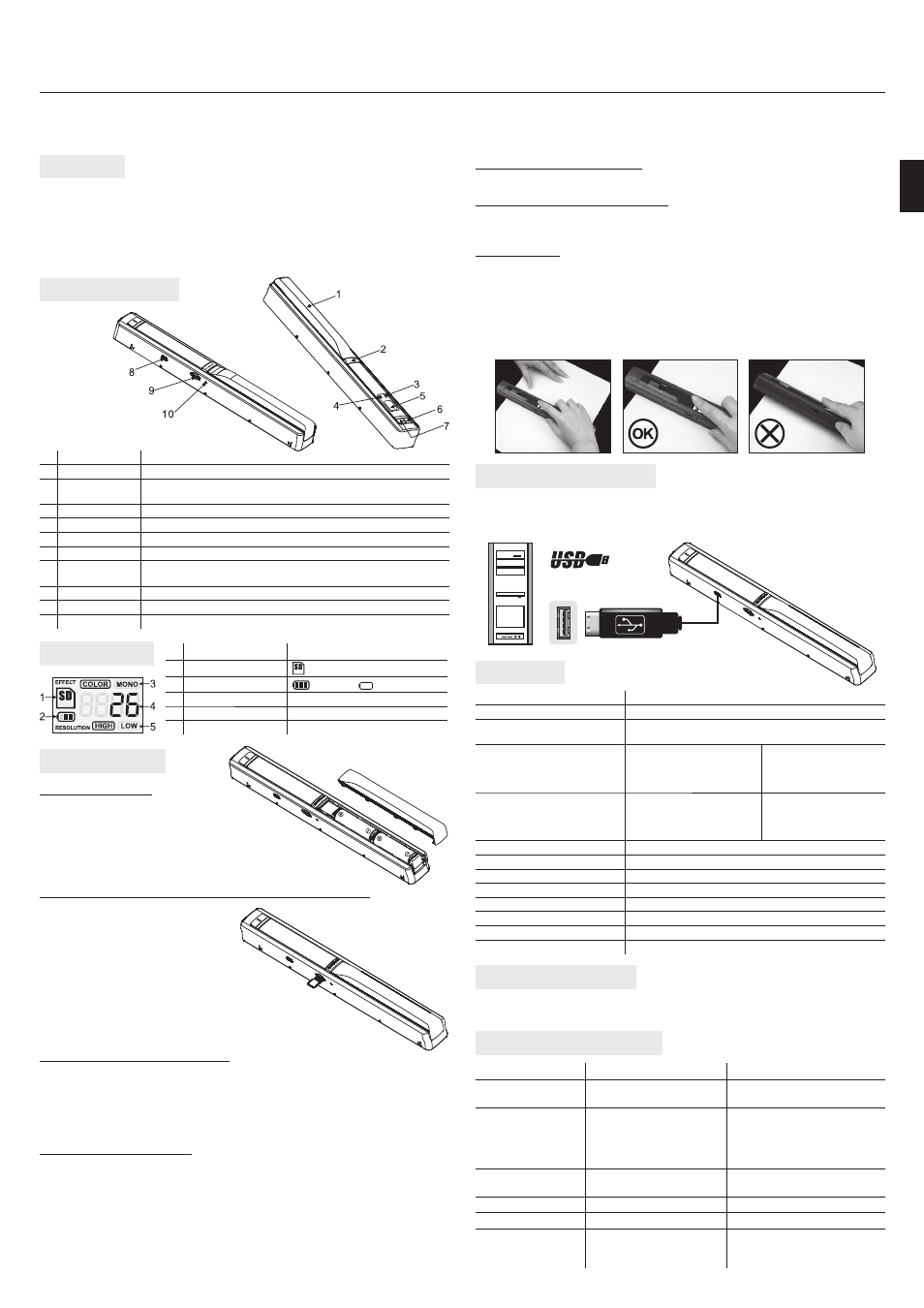

Schemat urządzenia
Wyświetlacz LCD
Używanie skanera
Instalacja baterii
1. Otwórz pokrywę baterii
2. Włóż dwie baterie AA alkaliczne zgodnie
ze znakami polaryzacji i zamknij pokrywę.
3. Wciśnij i przytrzymaj przez 2 sek przycisk POWER
aby uruchomić skaner.
Wkładanie karty MicroSD (zestaw nie zawiera karty)
Skaner potrzebuje karty MicroSD
do zapisu skanowanych obrazów.
1. Wyłącz urządzenie.
2. Włóż kartę MicroSD do slotu
zgodnie z ikoną na obudowie. Kartę
można włożyć tylko w sposób prawidłowy,
proszę na siłę nie wpychać karty gdyż może
ulec uszkodzeniu. Kartę należy wyjąć, obrócić
zgodnie z ikoną na obudowie i włożyć ponownie. Przed
użyciem należy kartę sformatować wg poniższej instrukcji.
Formatowanie karty MicroSD
1. Włóż nową kartę MicroSD do slotu skanera, uruchom skaner.
2. Włóż cienki drucik w dziurkę na obudowie oznaczonej jako „FORMAT”. Na
wyświetlaczu LCD pojawi się napis „F”.
3. Wciśnij przycisk POWER aby rozpocząć formatowanie.
4. Ikona karty MicroSD przestanie migać, gdy proces zakończy się.
Ustawianie daty i czasu
1. Wciśnij przycisk TIME SET (znajduje się obok gniazda USB)
2. Na wyświetlaczu LCD pojawi się napis 1 XX, za pomocą przycisków C/WB
(zmniejsz) oraz DPI (zwiększ) wprowadź żądaną wartość.
3. Przyciśnij SCAN aby zatwierdzić wartość i przejść do ustawienia kolejnej.
4. Wartości daty i czasu wyświetlane wg poniższej kolejności: 1 XX rok, 2 XX
miesiąc, 3 XX dzień, 4 XX godzina, 5 XX minuta
5. Gdy wszystkie wartości daty i czasu zostały wprowadzone wciśnij ponownie
przycisk TIME SET aby wyjść do trybu skanowania.
Wymagania systemowe
¯ Windows XP SP2/Vista lub Mac OS 10.4 ¯ CPU: Pentium II lub szybszy
¯ RAM: 64MB ¯ Interfejs: wolny port USB 2.0
Rozwiązywanie problemów
PL
Ikona Funkcja
1 Ikona obecności karty MicroSD Skany zostaną zapisane na karcie MicroSD.
2 Wskaźnik baterii Baterie pełne, Baterie wyczerpane.
3 Wskaźnik trybu Color (kolorowy) lub Mono (monochromatyczny).
4 Liczba plików Wskaźnik zapisanych plików na karcie MicroSD.
5 Rozdzielczość High 600dpi lub Low 300dpi
Sensor obrazu A4 Color Contact Image Sensor
Ilość elementów światłoczułych 5136 (dostępnych 5014)
Rozdzielczość sensora Niska: 300x300 dpi (domyślna)
Wysoka: 600x600 dpi
Max szybkość skanowania
strony A4 600 dpi color
600 dpi mono
300 dpi color
300 dpi mono 13 sek
6 sek
3 sek
2 sek
Orientacyjna ilość zapisanych pli-
ków dla karty MicroSD 1GB
(wielkość zależna od złożoności
skanowanych obrazów) 600 dpi color
600 dpi mono
300 dpi color
300 dpi mono 220
290
780
1280
Max szerokość skanowania 21 cm
Max długość skanowania 127 cm (300 dpi)/63.5 cm (600 dpi)
Format pliku JPEG
Wyświetlacz LCD Informacje o ustawieniach
Funkcja Auto Power Off Po 3 minutach bezczynności
Port USB Zgodny ze specyfi kacją USB 2.0
Zewnętrzna pamięć Karta MicroSD
Zasilanie 2xAA bateria alkaliczna
Problem Przyczyna Rozwiązanie
Nie można włączyć skanera Rozładowane baterie
Niepoprawnie zainstalowane baterie Wymień lub zainstaluj poprawnie baterie
Urządzenie nie zapisuje plików Niepoprawnie zainstalowana karta
MicroSD
Brak wolnego miejsca na karcie
Karta MicroSD nie została poprawnie
sformatowana Włóż kartę MicroSD
Przekopiuj pliki na inny nośnik aby uwolnić
miejsce na karcie
Wykonaj kroki opisane w pkt. dotyczącym
formatowania
Nierozpoznane urządzenie gdy
podłączono do komputera PC Błąd połączenia Sprawdź połączenia kabli
Zrestartuj komputer jeżeli to konieczne
Baterie szybko się zużywają Użycie nieodpowiedniego typu baterii Wymień na nowe baterie alkaliczne
Zamazany obraz Optyka skanera zabrudzona Użyj miękkiej szmatki i wyczyść optykę skanera.
Wskaźnik ERR zapala się
podczas skanowania Za duża prędkość przesuwania
po dokumencie Wciśnij przycisk POWER/SCAN aby zakończyć
bieżące zadanie skanowania. Wciśnij ponownie
i zeskanuj dokument ponownie.
Element Funkcja
1 Pokrywa baterii Dla baterii alkalicznych 2xAA.
2 Power/Scan Wciśnij i przytrzymaj na 2 sek aby włączyć/wyłączyć urządzenie. Gdy urządzenie jest aktywne
przyciśnij raz aby uruchomić funkcję skanowania, przyciśnij ponownie aby zakończyć skanowanie.
3 Dioda ERR. (czerwona) Wskazuje błąd skanowania wywołany zbyt szybkim ruchem urządzenia.
4 Dioda SCAN (zielona) Zapala się gdy urządzenie gotowe jest do skanowania.
5 Wyświetlacz LCD Wyświetla status urządzenia
6 Przycisk DPI Zmiana rozdzielczości, wciśnij aby wybrać tryb High(600dpi) lub Low(300dpi).
7 Przycisk C/BW Zmiana trybu skanowania, wciśnij aby zmienić na tryb kolorowy (color) lub monochromatyczny
(mono).
8 Złącze USB Umożliwia przesyłanie skanów z karty MicroSD do komputera
9 Slot MicroSD Umożliwia instalację karty MicroSD
10 Przycisk format Włóż w otwór drucik aby uruchomić funkcję formatowania karty MicroSD
Ustawianie rozdzielczości
¯ Wciśnij przycisk DPI aby wybrać rozdzielczość 600dpi (High) lub 300dpi (Low).
Ustawianie trybu skanowania
¯ Wciśnij przycisk C/BW aby przełączyć w tryb kolorowy (kolor) lub monochro-
matyczny (mono).
Skanowanie
Przytrzymaj dokument jedną ręką na twardej powierzchni. Przenieś skaner na
położenie początkowe. Wciśnij przycisk POWER, gdy zapali się zielona dioda
SCAN przesuń jednostajnym ruchem skaner wzdłuż dokumentu. Gdy dojedziesz
do końca wciśnij ponownie przycisk POWER aby zapisać plik na karcie MicroSD.
Ważne! Skaner powinien być dociśnięty do dokumentu a skanowana część po-
winna znajdować się między dwoma białymi strzałkami na obudowie skanera.
Podłączanie do komputera
Uruchom skaner, podłącz kablem USB skaner do portu USB. Urządzenie zostanie
rozpoznane jako masowe urządzenie magazynujące – możesz teraz skopiować
pliki z karty MicroSD na dysk twardy komputera.
Specyfi kacja
