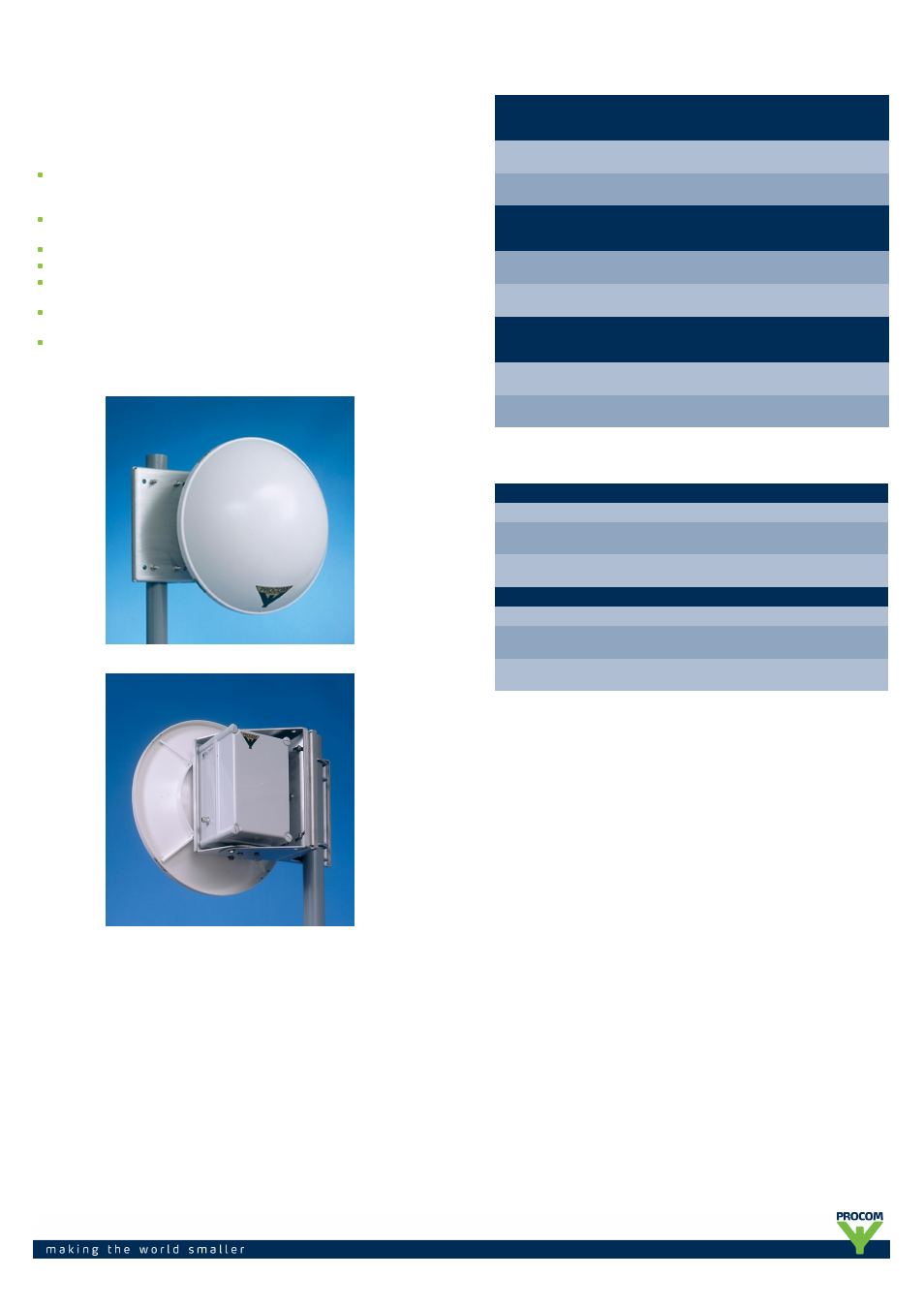

PRO GHz-LINK SERIES
Series of Parabolic Antennas with Housing for Electronic
Equipment for Link Applications in the Microwave Bands
DESCRIPTION
Series of completely assembled parabolic antennas with housing for
electronic equipment. Ideal for fixed links, e.g. video links, data links
etc.
Models available for the 7 GHz, 10 GHz, 14 GHz, 18 GHz, 23 GHz, and
38 GHz microwave bands.
Choose between a 48 cm and a 70 cm parabolic dish.
The antenna is carefully sealed with a radome of outdoor quality plastic.
The antenna is terminated with a coaxial/waveguide transition with SMA
(female) connector (inside the equipment housing).
The housing is provided with N (female) connector for the downlead
cable.
Heavy-duty stainless steel mast mounting bracket integrated on the
housing. Bracket adjustable in azimuth (±10°) as well as elevation
(±26°). For mounting on 50 - 115 mm mast tubes.
MODEL SURVEY/ORDERING DESIGNATIONS
DISH SIZE FREQUENCY
7 GHZ
7.125–7.725
PRODUCT NO. FREQUENCY
10 GHZ
10.15–10.65
PRODUCT NO.
48 cm
PRO 7-
001HD/TSV50
150000106
PRO 10-
001HD/TSV50
150000063
70 cm
PRO 7-
001HD/TSV70
150000107
PRO 10-
001HD/TSV70
150000061
DISH SIZE FREQUENCY
14 GHZ
14.50–15.35
PRODUCT NO. FREQUENCY
18 GHZ
17.70–19.70
PRODUCT NO.
48 cm
PRO 14-
001HD/TSV50
150000065
PRO 18-
001HD/TSV50
150000109
70 cm
PRO 14-
001HD/TSV70
150000108
PRO 18-
001HD/TSV70
150000110
DISH SIZE FREQUENCY
23 GHZ
22.0–23.6
PRODUCT NO. FREQUENCY
38 GHZ
37.0–39.5
PRODUCT NO.
48 cm
PRO 23-
001HD/TSV50
150000068
PRO 38-
001HD/TSV50
150000066
70 cm
PRO 23-
001HD/TSV70
150000076
PRO 38-
001HD/TSV70
150000111
FREQUENCY DEPENDENT SPECIFICATIONS
MODE
PRO 7-001HD/…
PRO 10-001HD/… PRO 14-001HD/…
FREQUENCY GHz 7.125–7.725
10.15–10.65
14.50–15.35
APPROXIMATE
GAIN, …/TSV50
24 dBd
26 dBi
27 dBd
29 dBi
30 dBd
32 dBi
APPROXIMATE
GAIN, …/TSV70
27 dBd
29 dBi
30 dBd
32 dBi
33 dBd
35 dBi
MODE
PRO 18-001HD/… PRO 23-001HD/… PRO 38-001HD/…
FREQUENCY GHz 17.70–19.70
22.0–23.6
37.0–39.5
APPROXIMATE
GAIN, …/TSV50
32 dBd
34 dBi
34 dBd
36 dBi
38 dBd
40 dBi
APPROXIMATE
GAIN, …/TSV70
35 dBd
37 dBi
37 dBd
39 dBi
41 dBd
43 dBi
