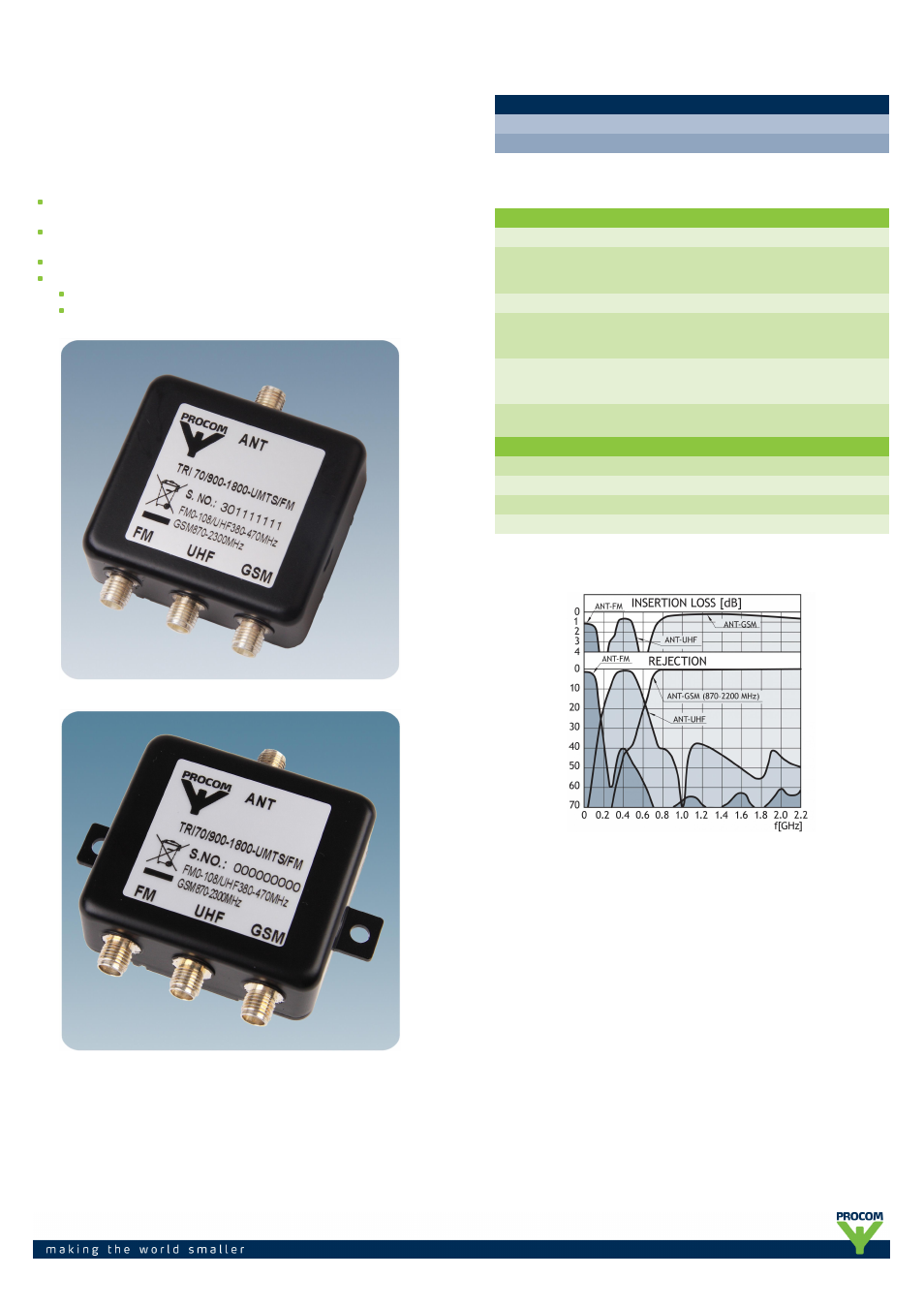

Procom TRI 70-900-1800-umts-fm-sma User Manual
Procom Accessories communication

TRI 70/900/1800/UMTS/FM-
SMA
Triplexer for TETRA (380 - 470 MHz), GSM (870 - 2300
MHz) and Car Radio (0 - 108 MHz)
DESCRIPTION
Triplexer for simultaneous operation of TETRA, GSM mobile telephone
and car radio on a common mobile telephone antenna.
Excellent coverage of the two bands 380 – 470 MHz and 870 – 2300
MHz.
Small dimensions.
Two mounting options available:
Dual-adhesive pad for quick installation.
Mounting brackets with ø3.2 mm holes for screw mounting.
ORDERING DESIGNATIONS
TYPE
PRODUCT NO.
MOUNTING
TRI 70/900/1800/UMTS/FM-SMA
200002134
Dual-adhesive pad
TRI 70/900/1800/UMTS/FM-SMA-M
200002331
Mounting brackets
SPECIFICATIONS
ELECTRICAL
MODEL
TRI 70/900/1800/UMTS/FM-SMA
FREQUENCY
TETRA : 380 – 470 MHz (UHF)
Mobile telephone : 870 – 2300 MHz (GSM)
Car radio : 0 – 108 MHz (FM)
MAX. INPUT POWER
35 W mobile telephone and TETRA
INSERTION LOSS
0 – 108 MHz : ≤ 2.0 dB
380 – 470 MHz : ≤ 1.0 dB
870 – 2300 MHz : ≤ 0.7 dB
ISOLATION
UHF to GSM ≥ 40 dB
UHF to FM ≥ 35 dB
GSM to FM ≥ 40 dB
IMPEDANCE
Transceivers : 50 Ω
Car radio : 50 Ω
MECHANICAL
TEMP. RANGE
–30° C → +70° C
CONNECTORS
SMA
DIMENSIONS (W x H x D)
50 x 21 x 60 mm
WEIGHT
Approx. 68 g
TYPICAL RESPONSE CURVES
