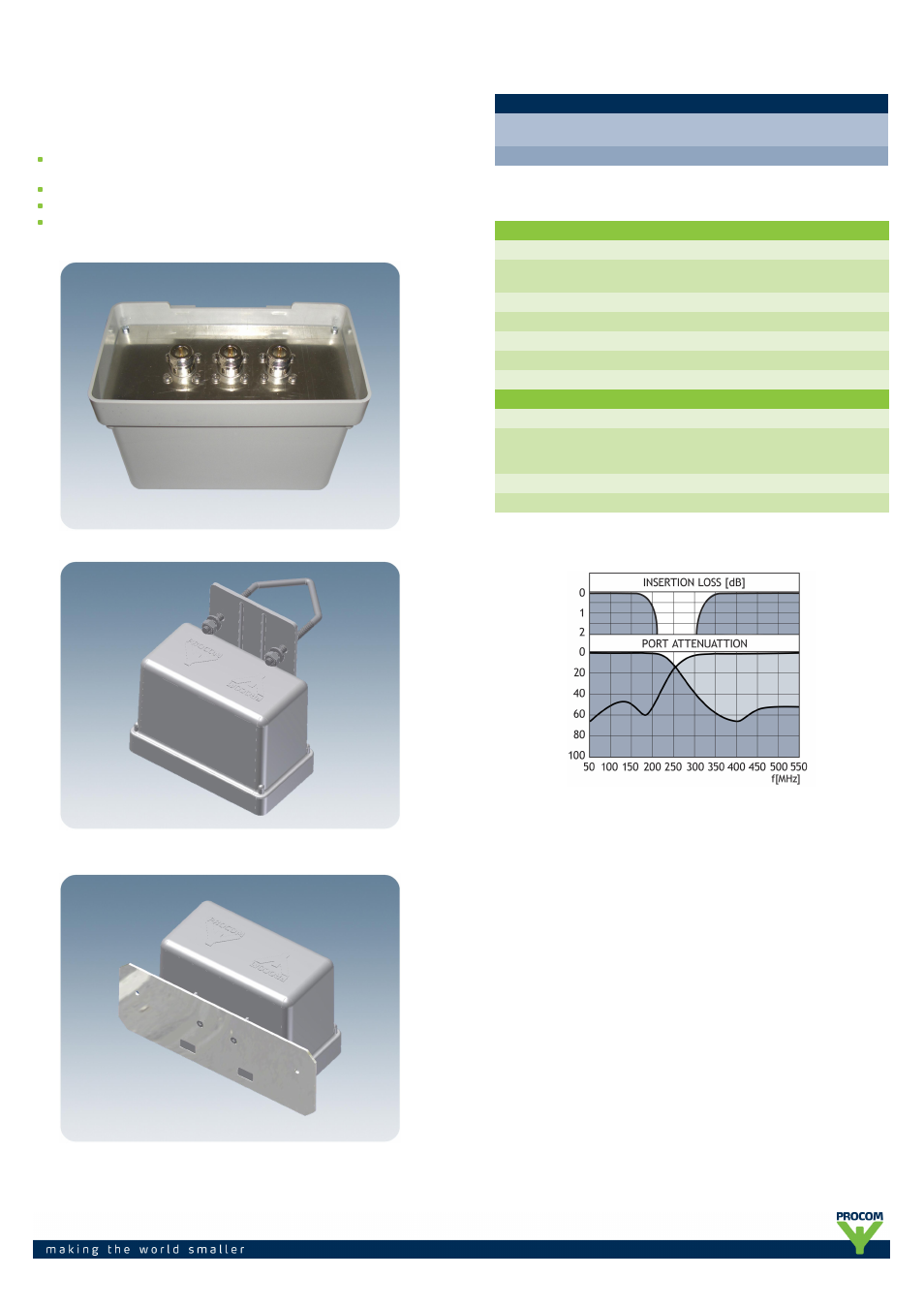

Procom PRO-DIPX 175-380-... User Manual
Procom Accessories communication

PRO-DIPX 175/380-...
Diplexer for the 0 - 175 MHz and 380 - 510 MHz Ranges
DESCRIPTION
Diplexer for combining or splitting the two ranges 0 - 175 MHz and 380 -
510 MHz.
Excellent wide-band coverage – usable for a lot of applications.
N-connections on all terminals.
The diplexer comes in two versions. MAMO for Mast Mount and WAMO
for Wall Mount.
MAMO
WAMO
ORDERING DESIGNATIONS
TYPE
PRODUCT NO.
PRO-DIPX 175/380-MAMO
200000726
Mast mount
max. ø65 mm
PRO-DIPX 175/380-WAMO
200001768
Wall mount
SPECIFICATIONS
ELECTRICAL
MODEL
PRO-DIPX 175/380-...
FREQUENCY
Low port : 0 - 175 MHz
High port : 380 - 510 MHz
MAX. INPUT POWER
≤ 200 W
INSERTION LOSS
≤ 0.5 dB, typ. 0.3 dB
ISOLATION
≥ 45 dB
IMPEDANCE
50 Ω
SWR
Typ. ≤ 1.5
MECHANICAL
TEMP. RANGE
–20° C → +50° C
CONNECTORS
Low : N-female
High : N-female
Antenna: N-female
DIMENSIONS (W x H x D)
160 x 113 x 88 mm
WEIGHT
Approx. 500 g
TYPICAL RESPONSE CURVES
