ESPAÑOL
ESP
A
Ñ
OL
13
10
11
12

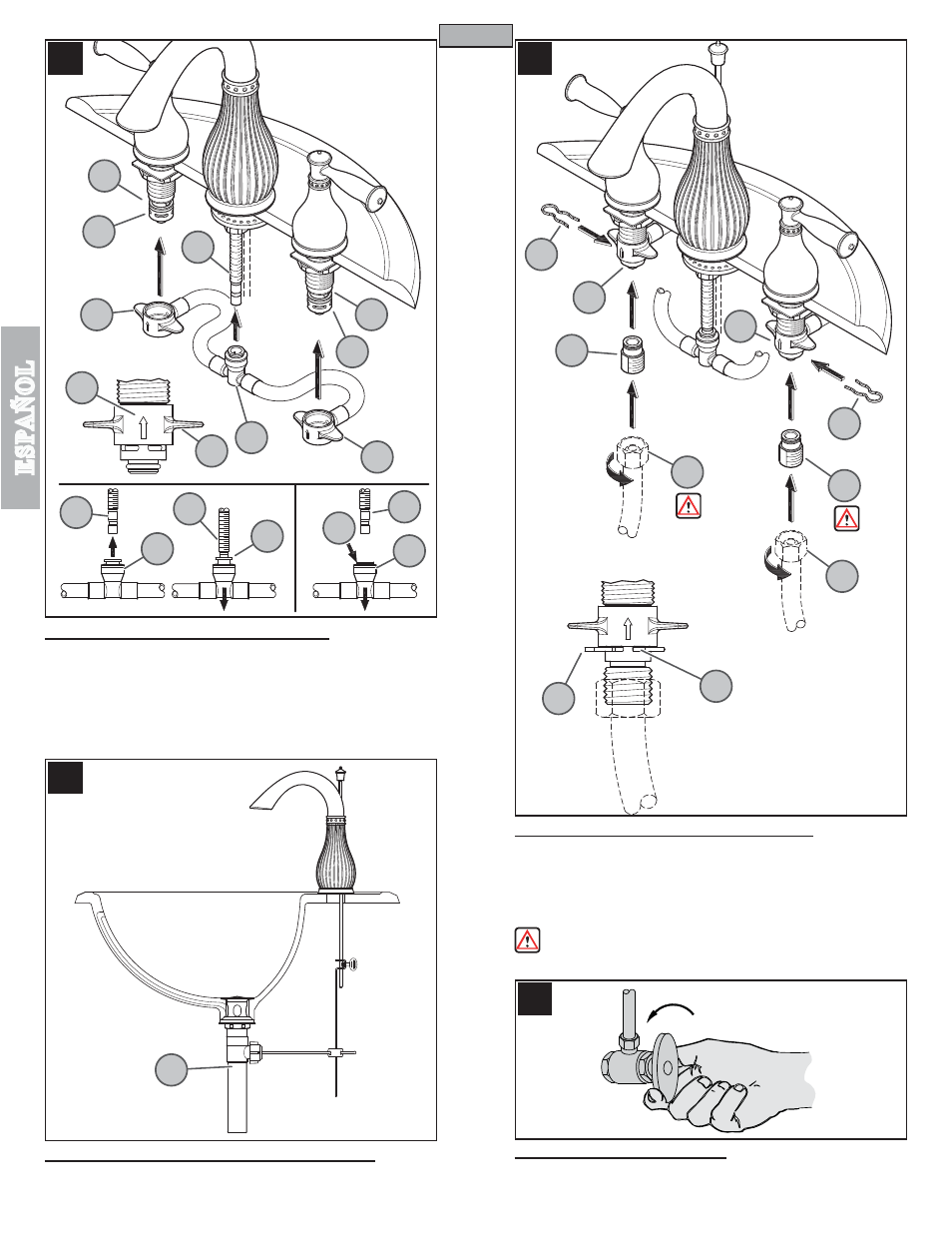

10 CÓMO CONECTAR DE LA MANGUERA
Desde abajo del fregadero, introduzca el conector central (10A) en el vástago del
conducto (10B) hasta que ya no se le pueda presionar más. Tire del recinto de conexión
rápida (10A). Si el recinto y el collarín interno (10C) se separan ligeramente pero no se
salen del tubo receptor (10B), la conexión esta segura.
Coloque los conectores de extremo (10D) con las flechas (10E) señalando para arriba en los
cuerpos de las válvulas (10F). Presione los conectores de extremo (10D) completamente hacia
arriba hasta que se asienten completamente. Cuide de no dañar los aros tóricos (10G).
11 INSTALACIÓN DEL MECANISMO DE VACIADO
Instale y ajuste el cuerpo de drenaje (11A) con las instrucciones que son incluidas en
el conjunto del cuerpo de drenaje.
12 CONEXIONES DE SUMINISTRO DE AGUA
Primero, enrosque los conectadores de entrada (12A) en las líneas de suministro de agua (12B).
Entonces, inserte los conectadores de entrada (12A) en los cuerpos de válvula (12C). Las líneas
de suministro de agua caliente se instalan en la entrada izquierda. Las líneas de suministro de
agua fría se instalan en la entrada derecha. (Las líneas de suministro no son incluidas.) Siga
por favor las instrucciones del fabricante al instalar las líneas de fuente. Después, inserte los
sujetadores (12C) en los agujeros de los cuerpos de válvula (12D), para fijar la unidad.
ADVERTENCIA: ¡No tuerza los conectadores de la entrada (12A) una vez que
estén instalados!
13 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifique que no hay fugas por abajo
y arriba del fregadero.
8
CALIENTE
FRÍA
10A
10D
10D
10F
10G
10F
10G
10D
10E
10A
10B
10C
10B
10A
10C
10B
10B
11A
12A
12A
12D
12B
12C
12C
12D
12B
12E
12D
