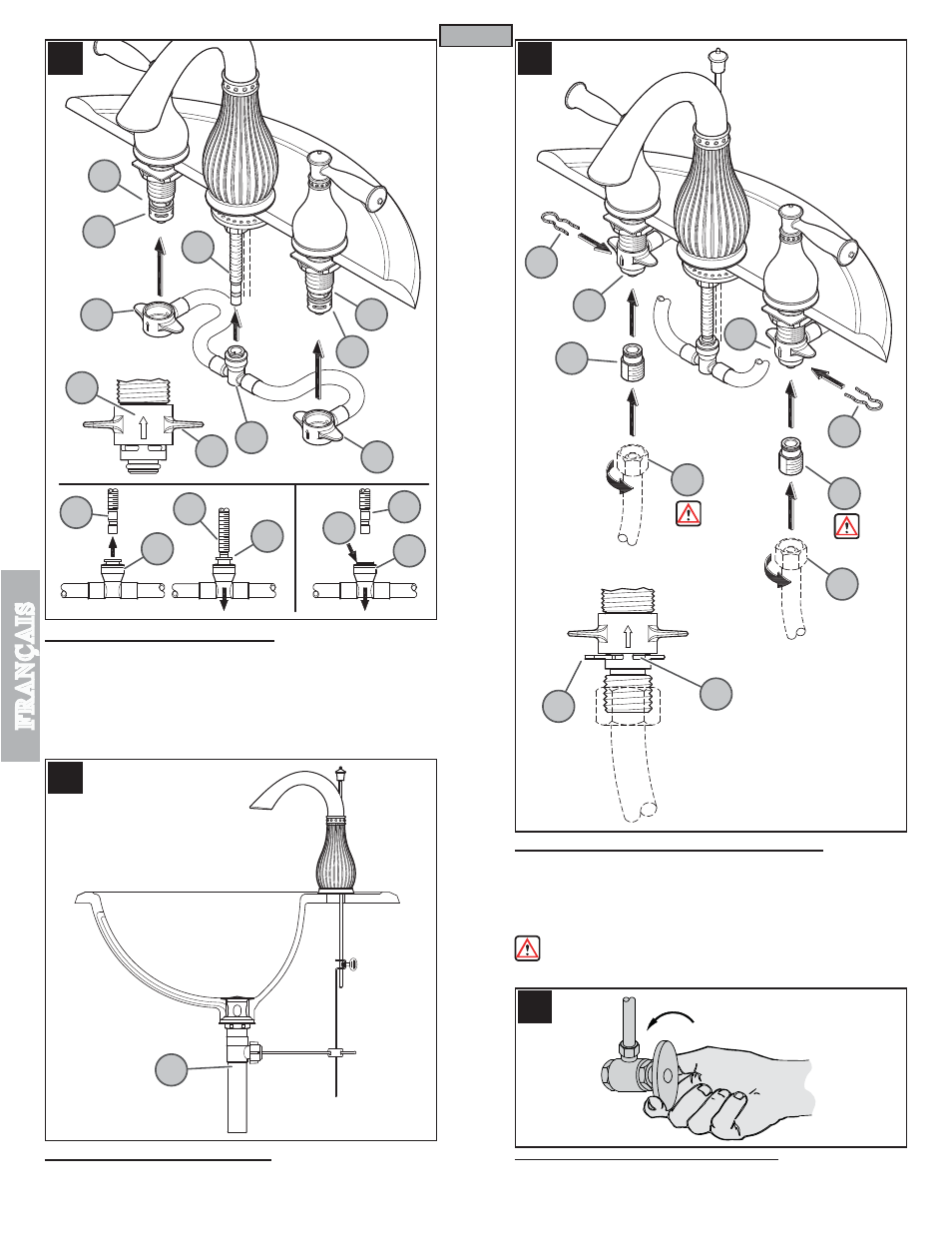

10 COMMENT RELIER DU TUYAU
Depuis le dessous du lavabo, poussée le raccord central (10A) sur la tube récepteur (10B)
Tirer sur le raccord rapide (10A). Si ce raccord se sépare légèrement du collet intérieur
(10C) mais ne se détache pas du tube récepteur (10B), la connexion est sûre.
Glisser les raccords d’embouts (10D) avec des flèches (10E) se dirigeant vers le haut sur
les corps de robinets (10F). Pousser les raccords (10D) à fond vers le haut jusqu’à ce qu’ils
soient bien en place. Faire attention de ne pas endommager les joints toriques (10G).
11 INSTALLATION DE LA BONDE
Installez et adapte le corps de bonde (11A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde.
12 RACCORDEMENTS DES ARRIVÉES D’EAU
Premier, visser connecteur d’entrée (12A) dans puis les tuyaux d’arrivée d’eau (12B).
Insérez les connecteurs d’entrée (12A) dans des corps de valve (12C). Les canalisations
d’alimentation d’eau chaude entrent á l’admission gauche. Les canalisations d’alimentation
d’eau froide entrent á l’admission droite. (Tuyaux d’arrivée d’eau ne sont pas incluses.)
Veuillez suivre les instructions du fabricant quand installant les robinets d’arrivée. Après,
insérez l’agrafe (12C) dans les trous du corps de valve (12D) pour assujettir celui-ci.
AVERTISSEMENT : Ne tordez pas connecteur d’entrée (12A) une fois qu’ils
sont installés !
13 MISE EN SERVICE DU MÉLANGEUR
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifier le dessus et le
dessous du lavabo pour voir s’il y a des fuites.
