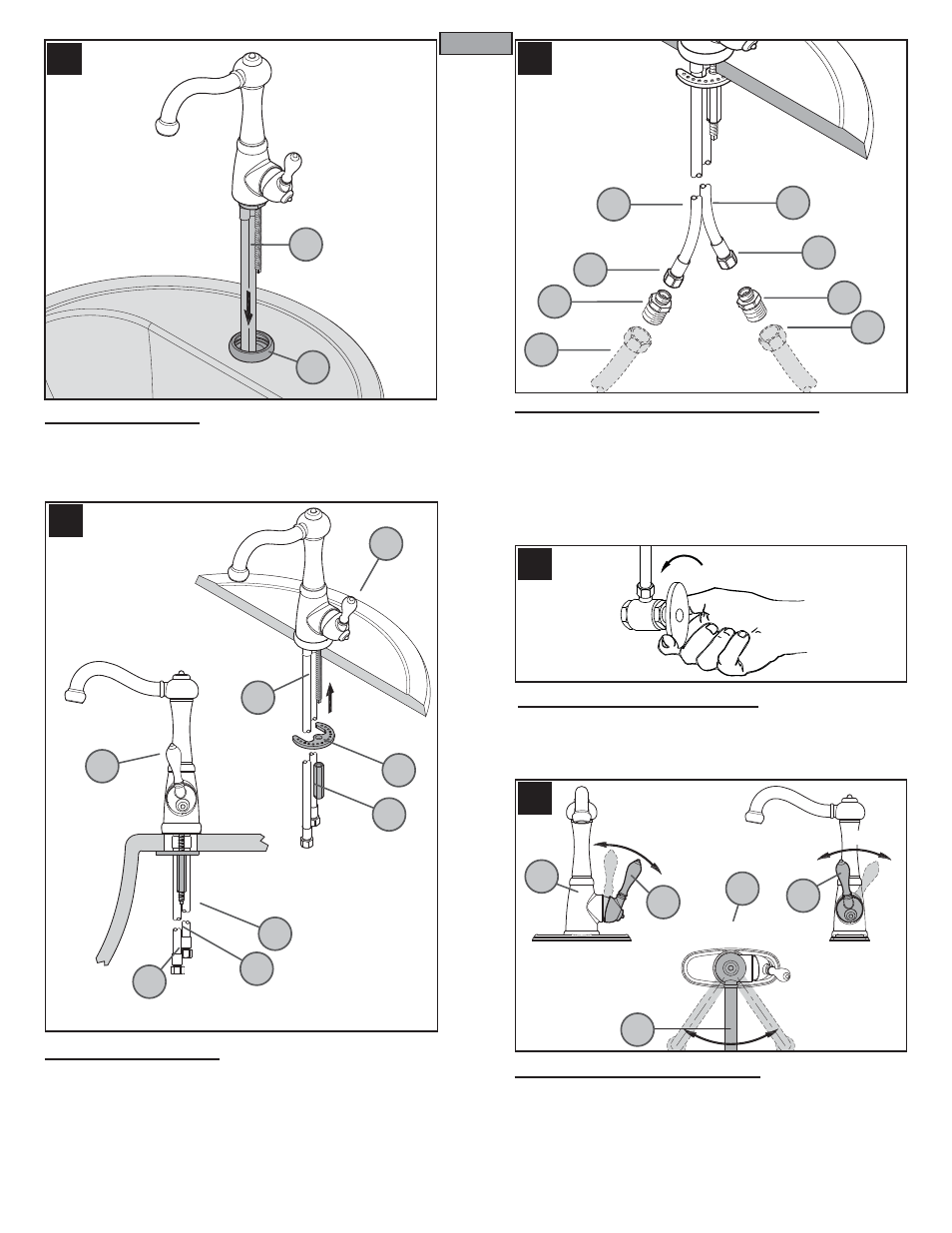

7 POSE DU MITIGEUR
La manette et le bec étant tournés vers l’avant, mettre les tuyauz d’arrivée
(7A) du mitigeur en place avec précaution dans le trou central de l’anneau de
montage (7b).

8 FIXATION DU ROBINET
Depuis le dessous de l’évier, ﬁxer le mitigeur en plaçant la rondelle métallique
(8A) et l’écrou long (6 pans,

po) (8B) sur la tige ﬁletée de montage (8C).

S’assurer que les bosses de la rondelle métallique (8A) sont sur le dessus.
Serrer partiellement en s’assurant que la manette (8D) pivote autant dans les

deux sens. Avec la main serrez la l’écrou long (8C). Assurez que la l’écrou long

(8C) mais ne dépasse pas une quart retour.

Attention : ne pas trop serrer !

9 RACCORDEMENTS DES ARRIVÉES D’EAU
Visser l’adaptateur ½ po NPSM (9A) dans I’écrou de ⅝ po (9B). Serrer avec
des clés sur l’adaptateur et l’écrou. Branchez aux entrées du robinet (9C).
Recommencez a même procédure pour I’otra tube. Reliez l’arrivée d’eau
(9D) aux entrées du robinet (9C). Les canalisations d’alimentation d’eau
chavole entrent á l’admission gauche. Les canalisations d’alimentation d’eau
froide entrent á l’admission droite.(Tuyaux d’arrivée

d’eau ne sont pas incluses.) Veuillez suivre les instructions de manufactu-
rer’s quand installant les robinets d’arrivée.

10 MISE EN SERVICE DU ROBINET
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vériﬁer le dessus
et le dessous du lavabo pour voir s’il y a des fuites.

FONCTIONNEMENT DES ROBINETS

11 FONCTIONNEMENT DU ROBINET
En tournant de la manette (11A) dans la direction de l’oppisite du corps du

robinet (11B), active le robinet pour permettre à l’eau de couler. Le débit
augmente au fur et à mesure que tourné la manette (11A). Lorsqu’on tourne la

manette (11A) dans le sens antihoraire, la température de l’eau baisse jusqu’à

ce que celle-ci soit tout à fait froide. Lorsqu’on tourne la manette (11A) dans

le sens horaire, la température de l’eau augmente jusqu’à ce que celle-ci soit
très chaude. Le bec (11C) peut pivoter dans n’importe quel sens autour du
corps du robinet (11B).

FRANÇAIS

11A

11B

11C

11B

11A

OUVERTURE

FERMETURE

CHAUD

FROID
