PROCEDImIEnTO DE InSTaLaCIón

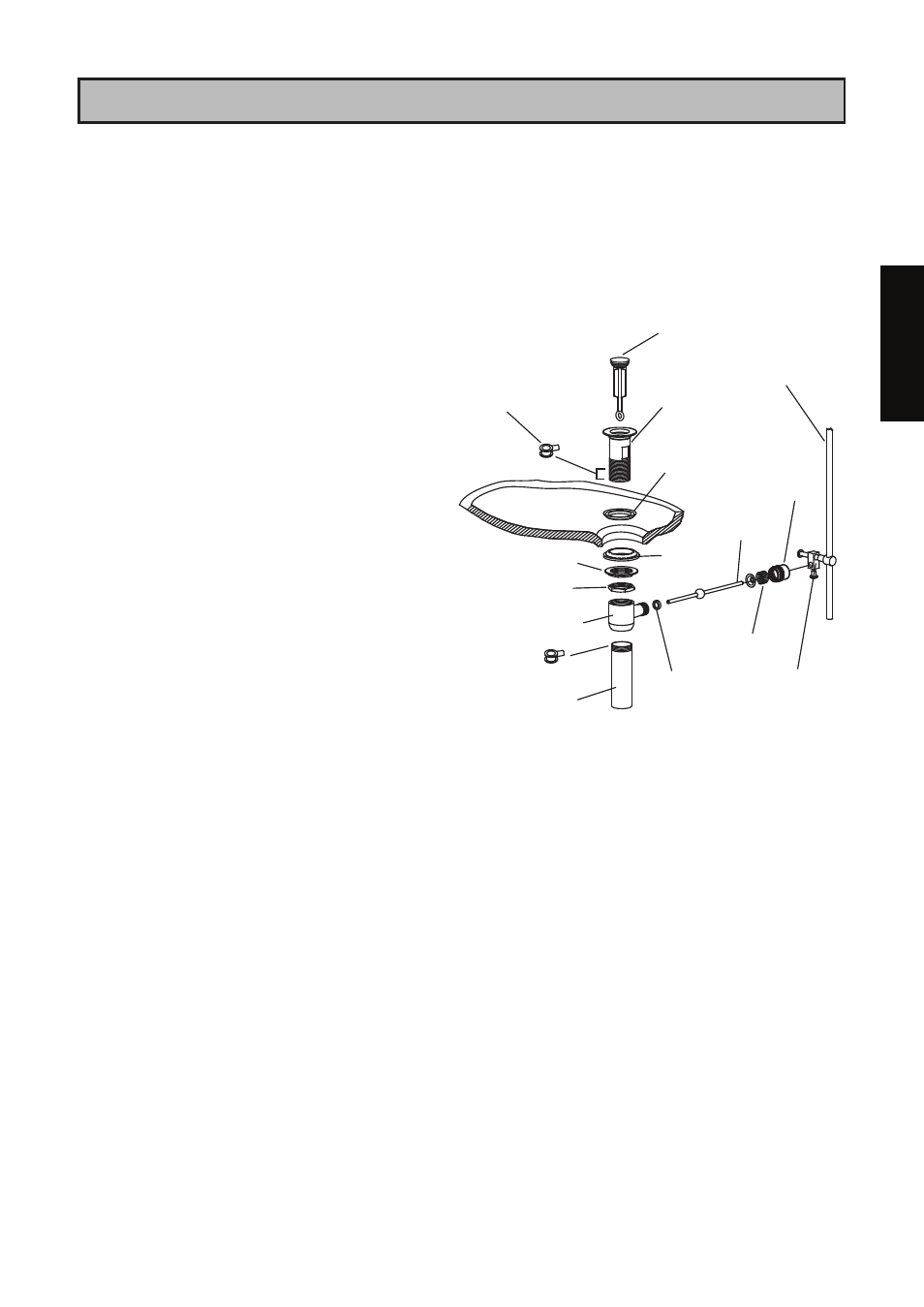

2. InSTaLaCIón DEL DREnaJE
 aplique cinta de tubería a
las roscas de la brida�
 introduzca la brida en el
orificio de drenaje.
 Ensamble la junta, la tuerca
de brida y la contratuerca�
 instale el cuerpo de drenaje
en la brida�
 asegure el conjunto de
drenaje ajustando la tuerca
de brida y la contratuerca�
 aplique cinta de tubería
a las roscas de la pieza
posterior e instale esta pieza
en el cuerpo de drenaje�
 introduzca el tapón de
drenaje en la brida�
 Ensamble la varilla pivote
como se muestra en el
diagrama�
 introduzca la varilla pivote
en el orificio del tapón de
drenaje� ajuste la tuerca�
 introduzca la varilla
elevadora y la varilla pivote
en el bloque de conexión�
ajuste ambas varillas con
un destornillador
Cinta de
tubería
Tapón de drenaje
Brida
Varilla
elevadora
junta
Tuerca
Varilla
pivote
junta
Tuerca de
brida
Contra tuerca
Cuerpo de
drenaje
pieza posterior
sello
resorte
Bloque de
conexión
13
