ProCÉDure D’inSTaLLaTion
2. inSTaLLaTion Du Tuyau D’ÉCouLemenT
 placez de l’adhésif de
plomberie sur le filetage de
la bride�
 insérez la bride dans le trou
du tuyau d’écoulement�
 assemblez l’anneau,
l’écrou de la bride et le
contre-écrou�
 installez le corps du tuyau
d’écoulement sur la bride�
 Fixez le système
d’écoulement en serrant
l’écrou de la bride et le
contre-écrou�
 Appliquez de l’adhésif de
plomberie sur le filetage
de l’about et installez
l’about sur le système
d’écoulement�
 insérez le bouchon
d’écoulement dans la bride�

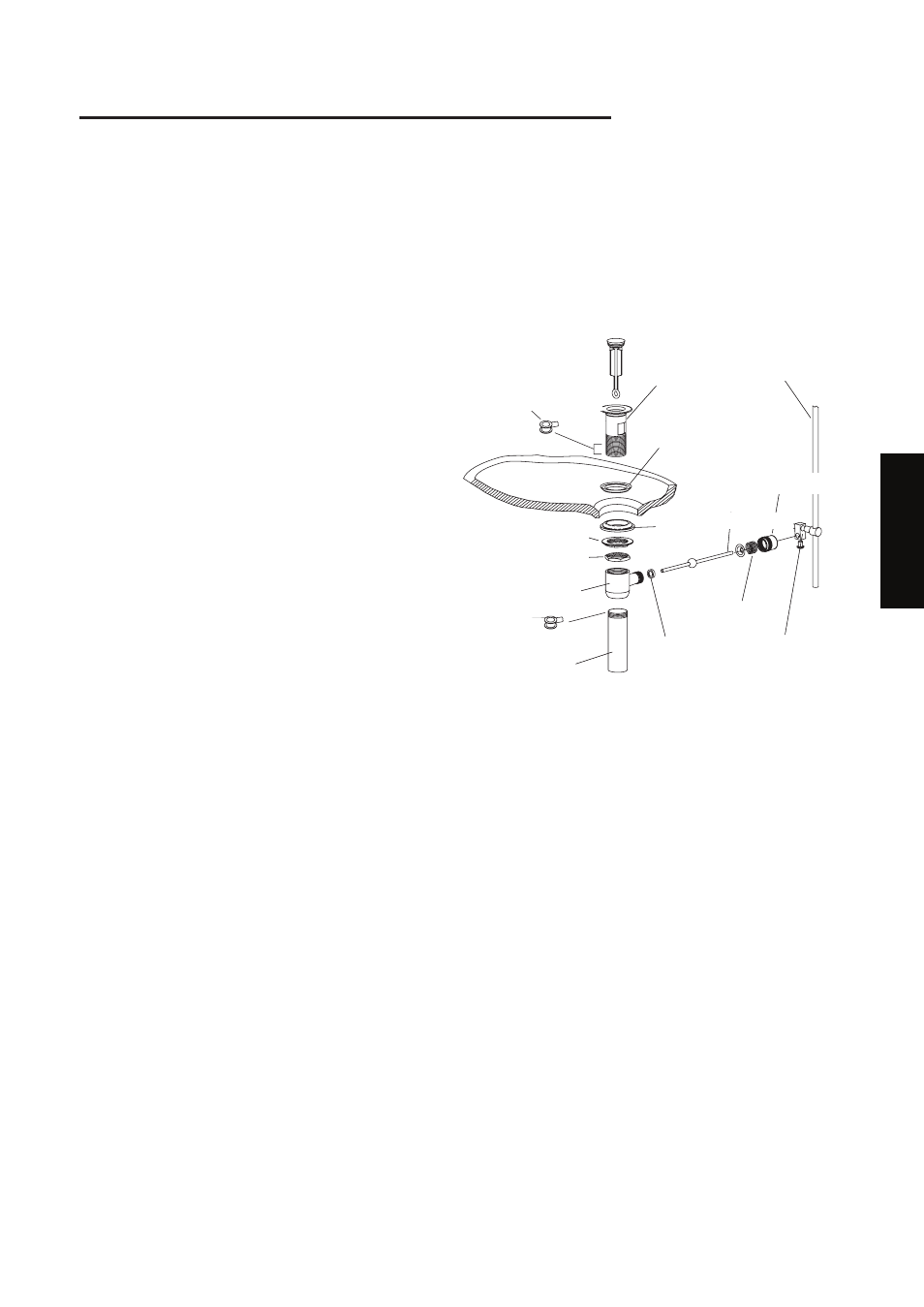

 assemblez la tige pivot
comme indiqué su le
schéma�
 insérez la tige pivot
dans le trou du bouchon
d’écoulement� serrez
l’écrou�
 insérez la tige du bouchon
et la tige-pivot dans le
bloc de raccord� serrez les
deux tiges à l’aide d’un
tournevis�
ruban adhésif
de plomberie
Bouchon
d’écoulement
Bride
Tige du
bouchon
anneau
Écrou
Tige pivot
anneau
Écrou de la
bride
Contre-écrou
Corps du tuyau
d’écoulement
about
Joint
ressort
Bloc
raccord
