Español instale el tapón elevable – Factory Direct Hardware Hansgrohe 31077 User Manual
Page 15

15
Español

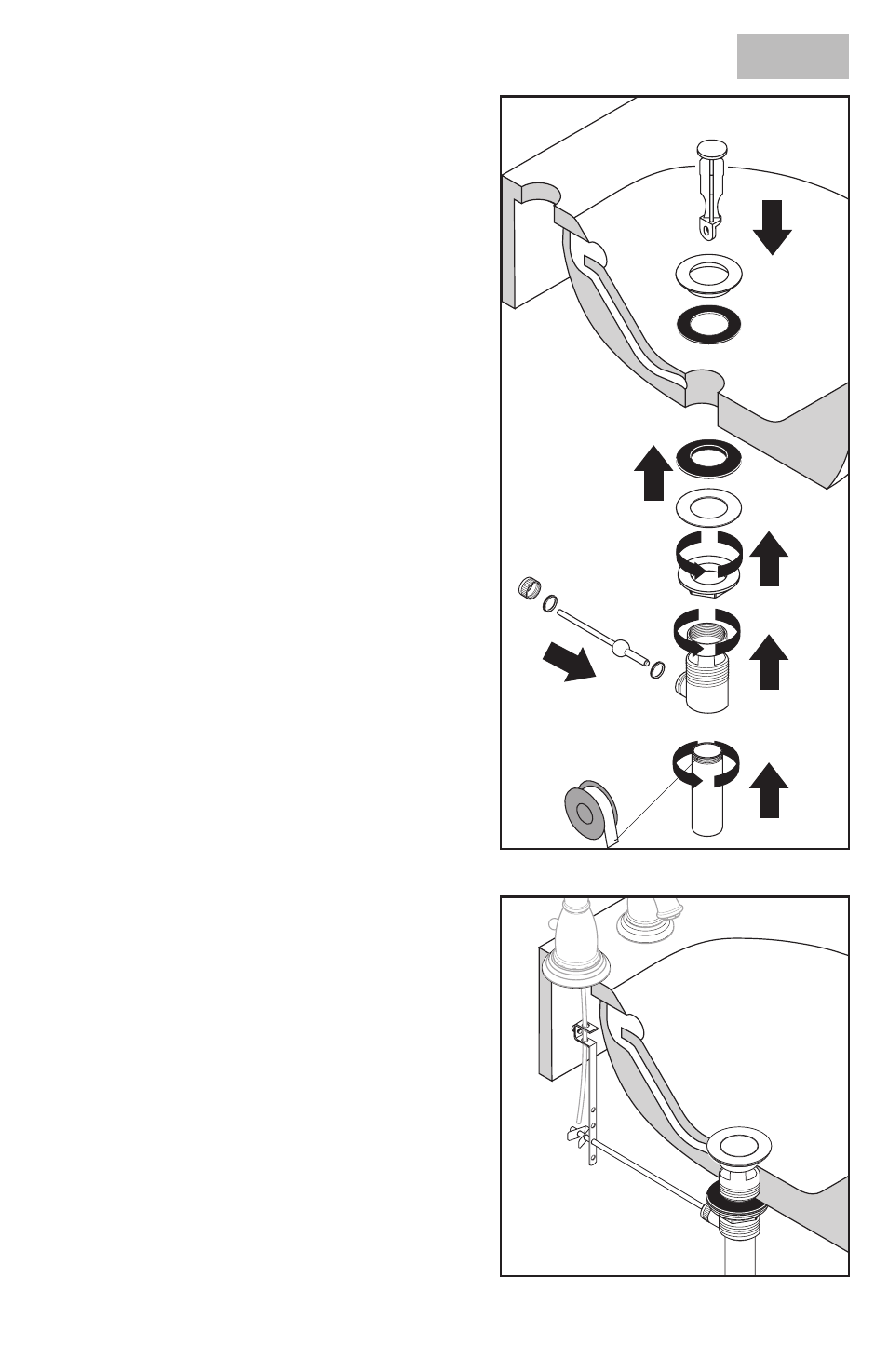

Instale el tapón elevable
Retire el émbolo.
Desenrosque la brida de salida del drenaje del tubo en
“T”.
Desenrosque la alcachofa del tubo en “T”.
Envuelva las roscas con cinta de Teflon. Instale la alca-
chofa en el tubo en “T”.
Instale la junta selladora en la brida.
�poye la brida en la salida del fregadero.
Instale la junta mack, el aro de fricción, la tuerca de
retención, el tubo en “T” y la alcachofa en la brida.
�priete la tuerca de retención.
Coloque el émbolo en el drenaje.
Instale los dos sellos de bola del pivote en la varilla de
bola.
Instale la varilla de bola en el tubo en “T”. El extremo
de la varilla debe pasar por el bucle en la parte inferior
del émbolo.
�priete la tuerca de bola del pivote.
Deslice la articulación sobre el extremo del tirador.
�priete el tornillo.
Pruebe el drenaje. Vuelva a posicionar la articulación
sobre la varilla de bola, de ser necesario.
Cuando esté conforme, instale la presilla elástica en la
varilla de bola.
