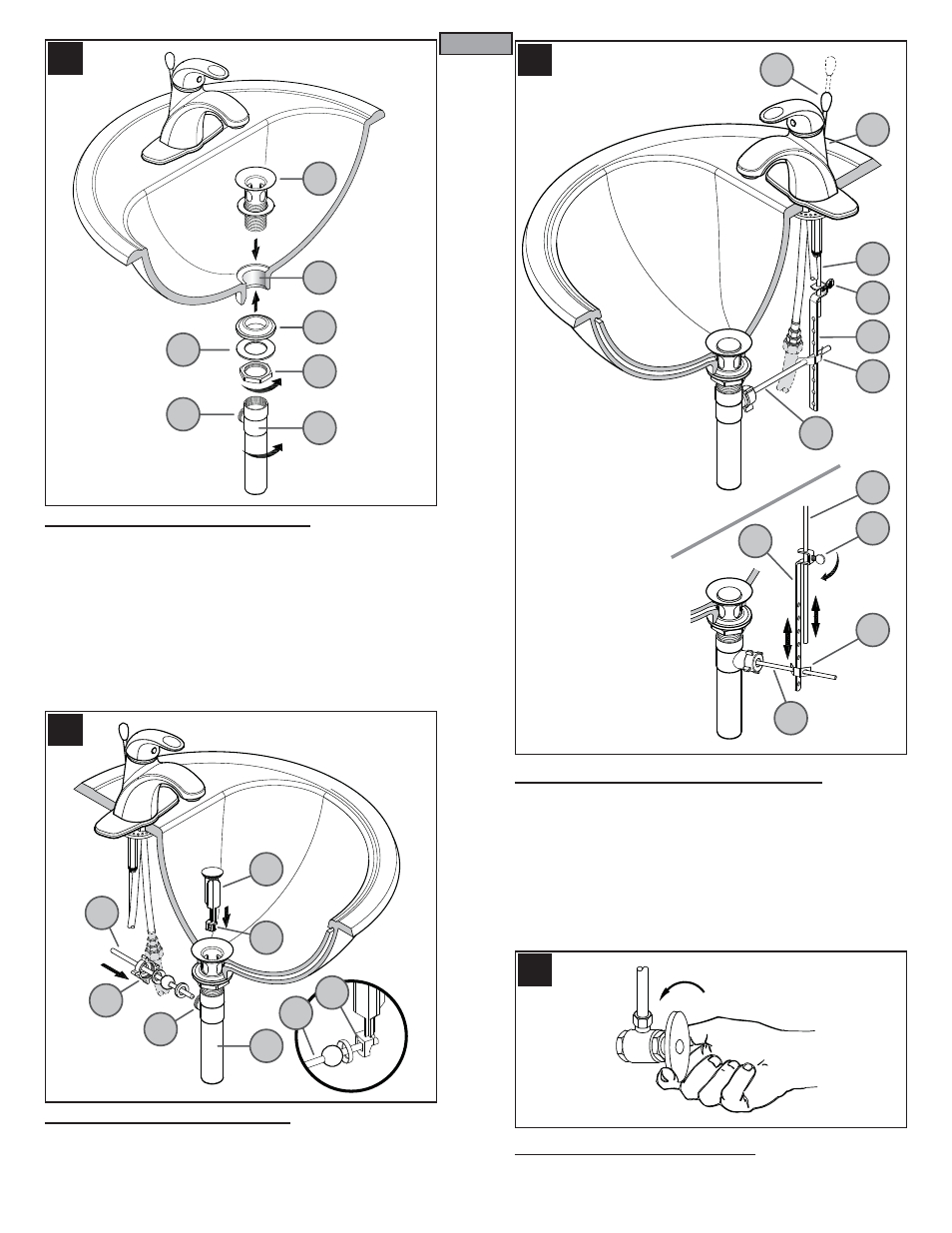

11 INSTALLATION DE LA BONDE 50/50
Appliquer un mince cordon de mastic de plombier sous la bride (11A) et un
cordon circulaire de mastic autour de l’orifi ce d’écoulement (11B) du lavabo.
Coller du ruban PTFE de plombier sur tous les raccords fi letés conformément
aux instructions du fabricant. Insérer la bride (11A) dans l’orifi ce d’écoulement
(11B). Insérer depuis le dessous la rondelle en caoutchouc (11C) et la rondelle
de friction (11D) dans le bas de la bride (11A). Visser l’écrou de blocage (11E)
jusqu’à ce que la rondelle de caoutchouc (11C) se mette bien en place à
l’intérieur de l’orifi ce d’écoulement (11B). Visser le corps de bonde (11F) sur le
bas de la bride (11A). Serrer le corps de bonde avec les doigts et le régler de
façon à ce que l’orifi ce (11G) de tige à boule soit à l’arrière. Serrer l’écrou de
blocage (11E) avec une clé et essuyer pour enlever l’excédent de mastic.
12 RÉGLAGE DE LA TIGE À BOULE
Enfoncer le tampon (12A) dans le corps de bonde (12B) depuis le haut en
orientant la pièce angulaire (12C) vers l’arrière. Depuis le dessous, insérer la tige
à boule (12C) dans son orifi ce (12E) par le trou de tampon (12F) et l’assujettir
au moyen de l’écrou (12G).
13 MÉCANISME ET RÉGLAGE DE LA BONDE
Placer un côté de l’attache rapide (13C) sur l’extrémité de la tige à boule (13B).
Insérer cette tige (13B) en travers et dans le trou de l’étrier (13D). Assujettir
l’autre côté de l’attache rapide (13C). Insérer le bas de la tige de levage (13A)
dans le trou percé en haut de l’étrier de bonde (13C). Serrer au moyen de la vis
à oreilles (13E). Régler le fonctionnement de la tige de levage (13A) en ajustant
la position de la vis à oreilles (13E) le long de l’étrier (13D) ou en choisissant
le trou dans lequel la tige à boule (13B) traverse l’étrier (13D). Veiller à laisser
assez de place entre le bouton de tige de levage (13F) et le moyeu de bec
(13G) lorsque la tige de levage est abaissée.
14 MISE EN SERVICE DU ROBINET
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifi er le dessus
et le dessous du lavabo pour voir s’il y a des fuites.
12
13
14
11
12
FRANÇAIS
12A
12B
12C
12E
12D
12D
12G
12F
13A
13F
13A
13E
13E
13D
13D
13C
13C
13B
13B
13G
11A
11C
11B
11E
11D
11F
11G
