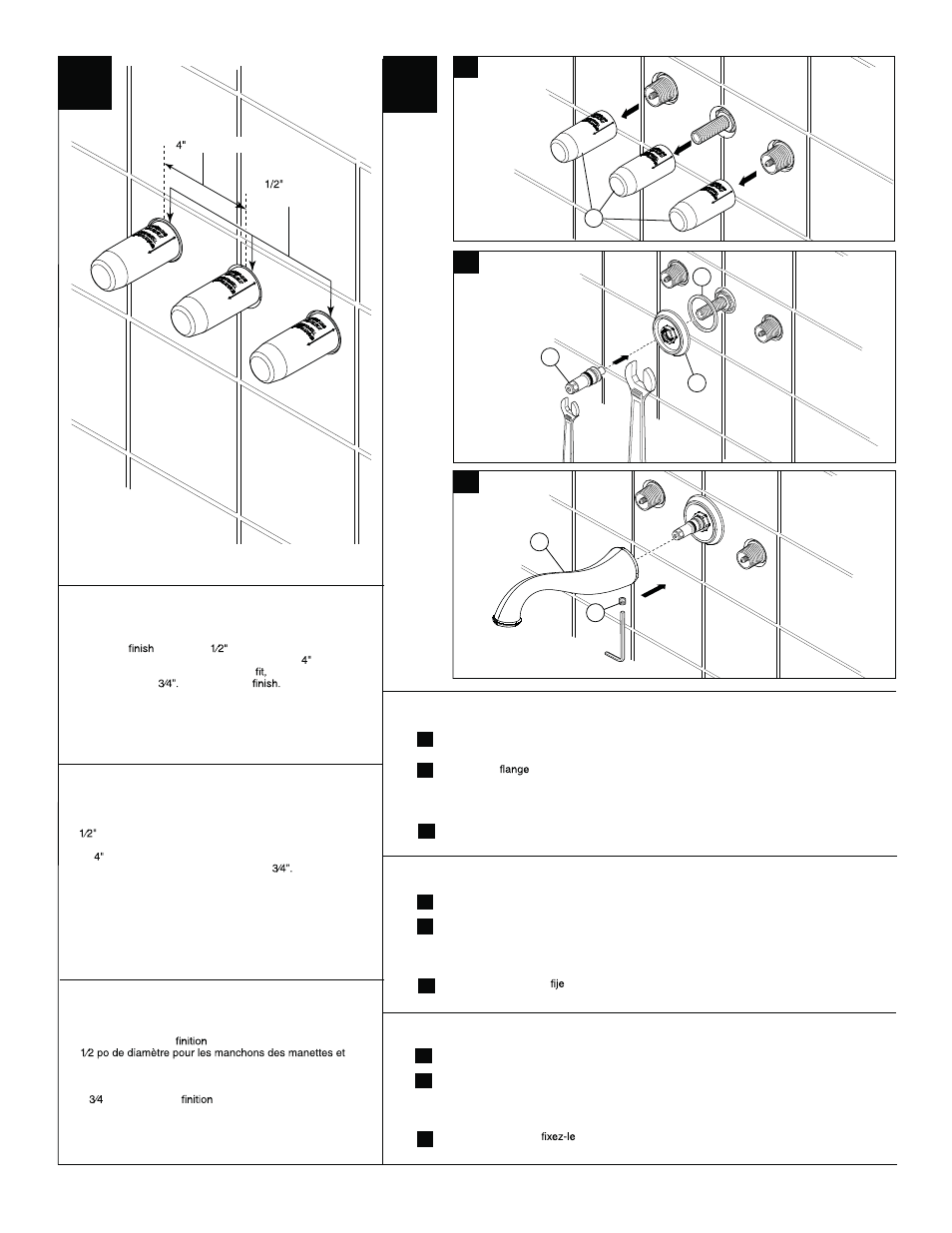

SPOUT FLANGE AND SPOUT INSTALLATION
A. Pull off plasterguards (1) and discard them.
B. Install spout (1) and gasket (2). Option: If mounting surface is uneven, apply suit-
able sealant to the back surface of each escutcheon, according to the manufacturer’s
instructions. Install spout tube adapter (3). Tighten until adapter bottoms out on nut.
C. Install spout (1) and secure with set screw (2).
4
A.
B.
1
2
COMPLETE WALL FINISH
Complete wall with 1 diameter holes for
handle and spout shanks. Space hole centers (100
mm) apart. NOTE: To ensure proper do not oversize
holes, beyond 1 Complete wall
1 (38 mm)
Diameter
(100 mm)
1
COMPLETE EL ACABADO DE LA PARED
Complete el acabado de la pared con agujeros de 1
de diámetro para las espigas de la manija y el caño.
Mantenga un espacio entre los centros de los agujeros
de
(100 mm). NOTA: Para asegurar un ajuste apro-
piado, no taladre los agujeros más de 1 Complete
el acabado de la pared.
TERMINEZ LA FINITION DU MUR
Terminez le mur de en prévoyez des trous de 1
du bec. Espacez les axes à 4 po (100 mm) de distance
les uns des autres. NOTE: Pour assurer un bon ajuste-
ment, ne surdimensionnez pas les trous à plus de
1
po. Terminez la du mur.
INSTALACIÓN DEL ADAPTADOR DEL SURTIDOR
A. Saque, halando, los protectores de yeso (1) y descártelos.
B. Instale el reborde del surtidor (1) y el empaque (2). Opción: Si está instalando en una superficie que
está desnivelada, aplique un sellador adecuado al dorso de la superficie de la chapa de cubierta,
de acuerdo a las instrucciones del fabricante. Instale el adaptador del tubo del surtidor (3).
Apriete los botones del adaptador hasta que queden contra la tuerca.
C. Instale el surtidor (1) y con un tornillo de ajuste (2).
MONTAGE DE L’ADAPTATEUR DU BEC
A. Retirez les protecteurs (1) et jetez-les.
B.
Installez l’embase (1) et le joint (2) du bec. Facultatif : Si la surface de montage est inégale,
appliquez un composé d’étanchéité adéquat à l’endos de chacune des rosaces conformé-
ment aux instructions du fabricant. Installez l’adaptateur du tube du bec (4).
Serrez l’adaptateur jusqu’à ce qu’il fasse saillie par rapport à l’écrou.
C. Installez le bec (1) et avec la vis de calage (2).
3
2
1
