1 2

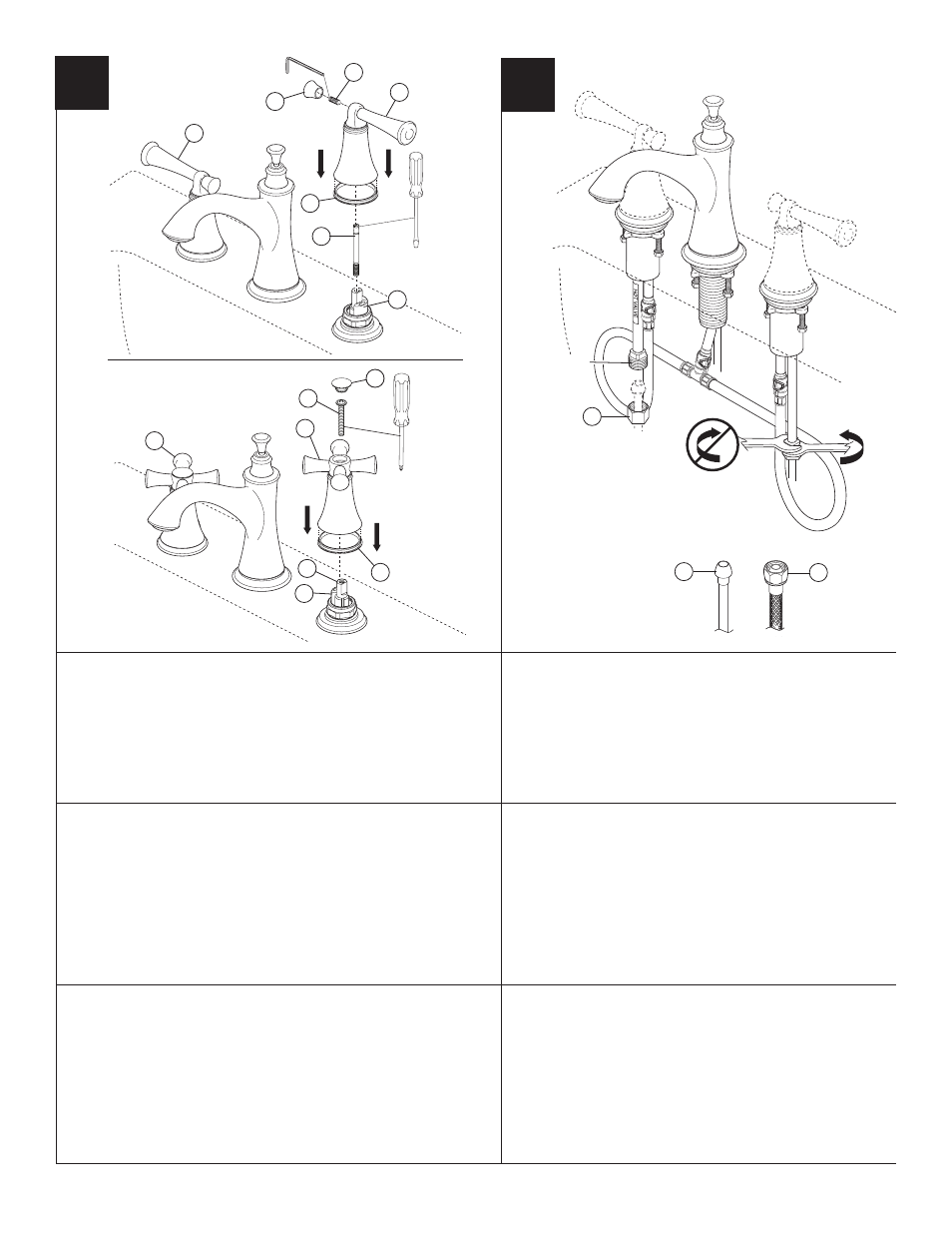

Choose hook-ups for 1/2" I.P.S. connections:
(1) Ball nose riser (3/8" O.D. copper tubing), or
(2) 1/2" I.P.S. faucet connector
Use coupling nuts (3) with the ball nose risers (1). Use two
wrenches when tightening. Do not overtighten.
3
Choisissez des raccords compatibles 1/2 po IPS :
(1) tubes-raccords à portée sphérique (tube en cuivre 3/8 po d.e.) ou
(2) raccords de robinet 1/2 po IPS.
Si vous utilisez des tubes-raccords à portée sphérique (1), servez-vous
des écrous de raccordement (3). Utilisez deux clés pour serrer
les raccords. Prenez garde de trop serrer.
Escoja las conexions IPS de 1/2":
(1) Conexión Bola-nariz (Tubería de cobre de 3/8" D.E.), o
(2) Conector de llave I.P.S. 1/2"
Utilice las tuercas de acoplamiento (3) con la conexión bola-nariz (1).
Utilice dos llaves de tuercas cuando apriete. No apriete demasiado.
3
Make Connections to water lines:
Haga las conexiones a la líneas de agua:
Raccordez les tuyaux d´eau chaude et d´eau froide:
1/2" (13 mm) IPS
7 62325 Rev. A
4
Install handles onto end valves. For lever handles (1), the stops (2) must point
to the right when installed. For cross handles (3), the stops (2) must point to
the center when installed. Be sure glide ring (4) is properly seated in bottom
of handles before installing.
When installing lever handles (1), thread retention screw (5) into stem. Place
handle over retention screw and secure with set screw (6). Install finial (7) over
set screw. Repeat procedure for other handle.
When installing cross handles (3), place handle onto stem (8) and secure with
screw (9). Install button (10) over screw. Repeat procedure for other handle.
8
1
1
2
3
2
3
4
4
5
6
7
9
10
Instale las manijas en las válvulas extremas. Para manijas estilo palanca (1), los
topes (2) deben señalar hacia la derecha cuando instaladas. Para manijas en
forma de cruz (3), los topes (2) deben señalar hacia el centro cuando instaladas.
Asegúrese que el aro deslizable (4) esté bien colocado en la parte inferior de
las manijas antes de hacer la instalación.
Cuando instale las manijas de palanca (1), atornille el aro de retención (5) en
la espiga. Coloque la manija sobre el aro de retención y fije con el tornillo de ajuste
(6). Instale el remate o accesorio (7) sobre tornillo de ajuste. Repita el procedimiento
para la otra de manija.
Cuando instale las manijas en forma de cruz (3), coloque la manija en la
espiga (8) y fije con el tornillo (9). Instale el botón (10) sobre el tornillo. Repita el
procedimiento para la otra manija.
Montez les manettes sur les soupapes. S’il s’agit de manettes-leviers (1), les robi-
nets (2) doivent pointer vers la droite après l’installation. S’il s’agit de manettes
cruciformes (3), les robinets (2) doivent pointer vers le centre après l’installation.
Assurez-vous que l’anneau de glissement (4) est bien calé au fond des
manettes avant leur installation.
Au moment de l’installation des manettes-leviers (1), vissez la vis de retenue
(5) dans la tige. Placez la manette sur la vis de retenue et fixez-la à l’aide de la
vis de calage (6). Montez le fretel (7) sur la vis de calage. Montez l’autre manette
de la même manière.
Si vous installez des manettes cruciformes (3), placez chacune des manettes
sur la tige (8) et fixez-la à l’aide de la vis (9). Placez le bouton (10) sur la vis.
Montez l’autre manette de la même manière.
