4. Dados técnicos

Perfurações para a
inserção de barras:

10 mm Ø

Comprimento do
dispositivo de tensão:

290 mm

Vara de apoio:

65 mm x 12 mm Ø

Massa:

aprox. 1,3 kg

5. Acessórios

Conjunto de 10 barras de ferro fundido U8442110

6. Princípios de funcionamento

A travessa de metal sendo aquecida, ela se dilata
tanto que o parafuso tensor deve ser apertado. Ao
esfriar, ele encolhe e volta a ter o seu comprimento
original. Ele é porém impedido pela barra de ferro
fundido, já que o parafuso tensor foi apertado e não
há mais jogo. No final, a tensão da travessa vem a
ser tão forte que a barra arrebenta com um forte
barulho.

7. Operação

Para a execução da experiência são necessários os
seguintes aparelhos:

1 Pé de apoio em A

U8611160

1 Vara de apoio, 470 mm

U15002

1 Manga universal

U13255

1 Aquecedor de cartucho

1 Cartucho de gás

•

Montagem da experiência conforme a Fig. 1. Ao
executá-la, prestar atenção para que a barra não
esteja apontando para pessoas que estejam
observando a experiência.

•

Fixar a barra por meio do parafuso tensor antes
de proceder ao aquecimento.

•

Aquecer a travessa de metal por
aproximadamente 5 minutos com uma chama
não luminosa. Durante o aquecimento,
compensar a dilatação longitudinal da travessa
de metal apertando o parafuso tensor.

•

Retirar o aquecedor e deixar a travessa de metal
esfriar.

Após passado um certo tempo, a barra arrebenta.

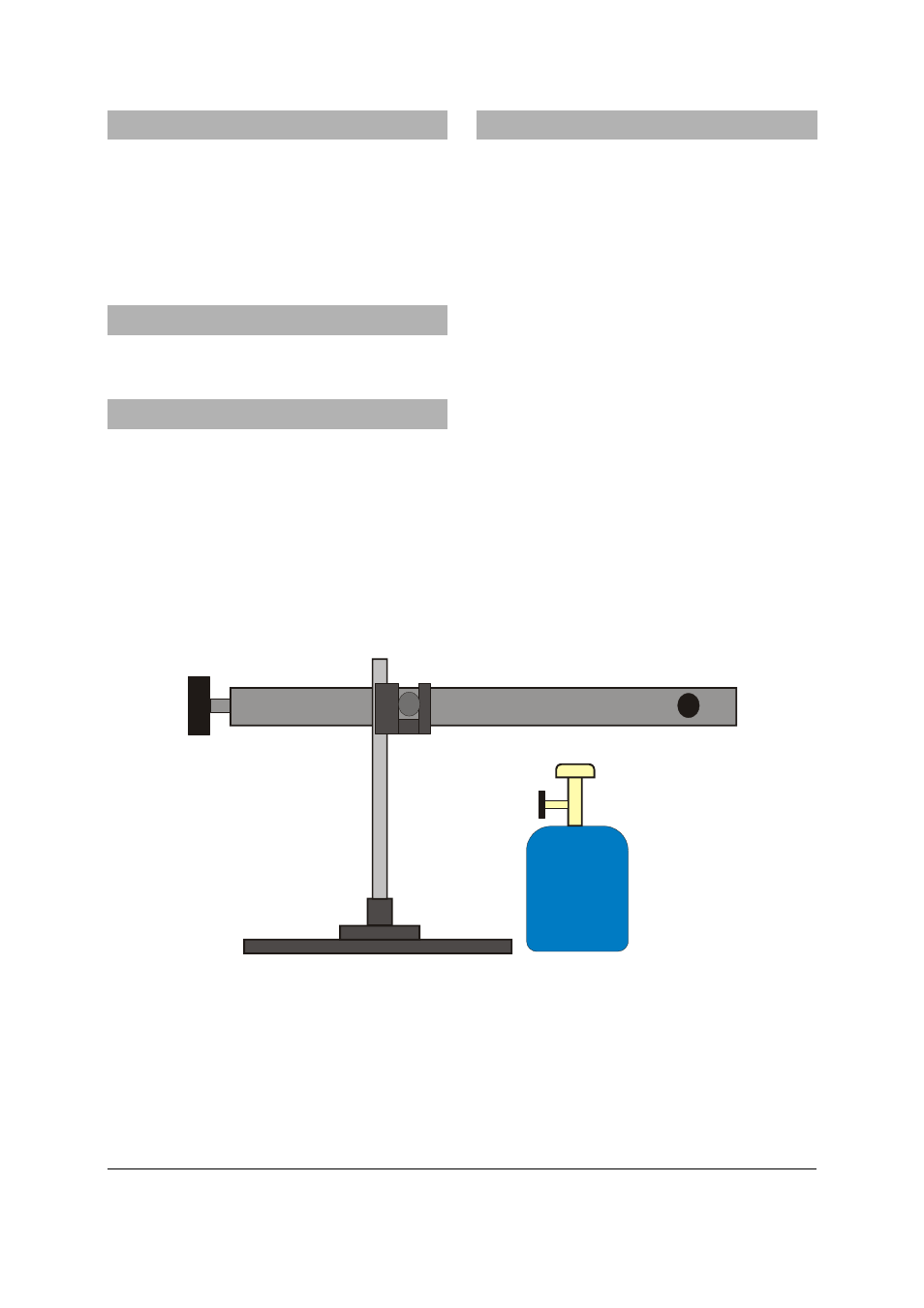

Fig. 1 Montagem da experiência com o disjuntor da barra de Tyndall
