4. Datos técnicos
Agujero portapernos: 10 mm Ø
Longitud del dispositivo tensor: 290 mm
Varilla de soporte: 65 mm x 12 mm Ø
Masa: aprox. 1,3 kg
5. Accesorios
Juego de 10 pernos de fundición de hierro U8442110
6. Principio de funcionamiento
Si se calienta el travesaño metálico, éste se expande
fuertementey se debe volver a apretar el tornillo
tensor. Alenfriarse, el travesaño retorna a su longitud
original. Elperno evita esta acción, porque el tornillo
tensor se ha vuelto a apretar y no existe juego para
ello. La tensión del travesaño metálico es tan grande
que el perno se revienta con un fuerte estallido.
7. Manejo
Para el experimento se requieren, además, los
siguientes aparatos:
1 Base soporte, en forma de A U8611160
1 Varilla de soporte, 470 mm U15002
1 Nuez universal U13255
1 Mechero de cartucho
1 Cartucho de gas
• Se realiza el montaje experimental según la
Fig.1, teniendo en cuenta que el perno no esté
orientado en dirección hacia las personas que
observen.
• Se fija el perno con el tornillo tensor antes del
calentamiento.
• Se calienta el travesaño metálico durante 5 mi-
nutos por medio de una llama luminosa abierta.
Durante el calentamiento, se compensa el au-
mento de longitud del travesaño apretando
nuevamente el tornillo tensor.
• Se retira el mechero y se deja enfriar el
travesaño metálico.
Después de algunos instantes, el perno se revienta.

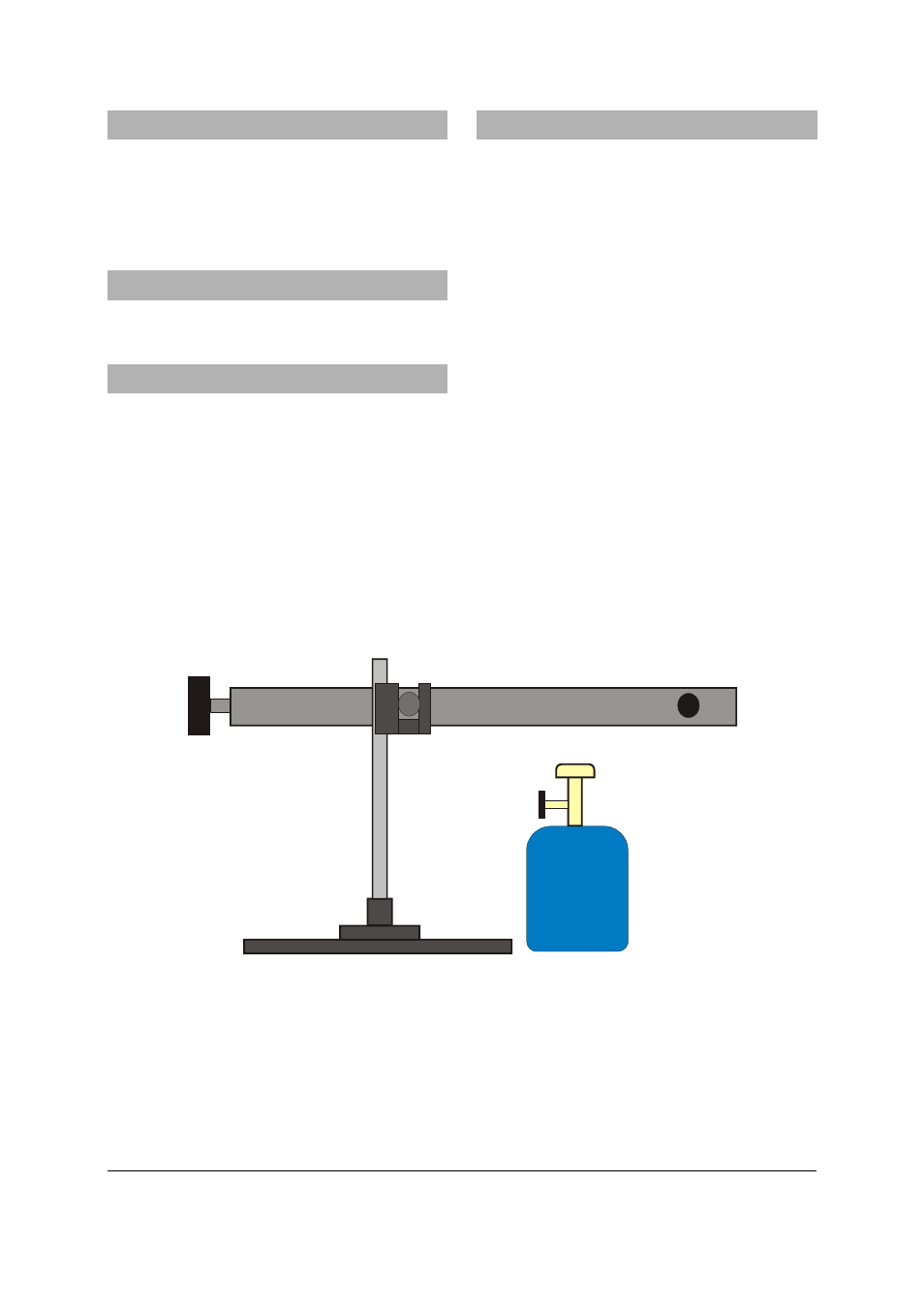

Fig. 1 Montaje experimental - Rompepernos
