3B SCIENTIFIC® FÍSICA
1
Disjuntor da barra de Tyndall U8442150
Manual de instruções
06/09 ALF

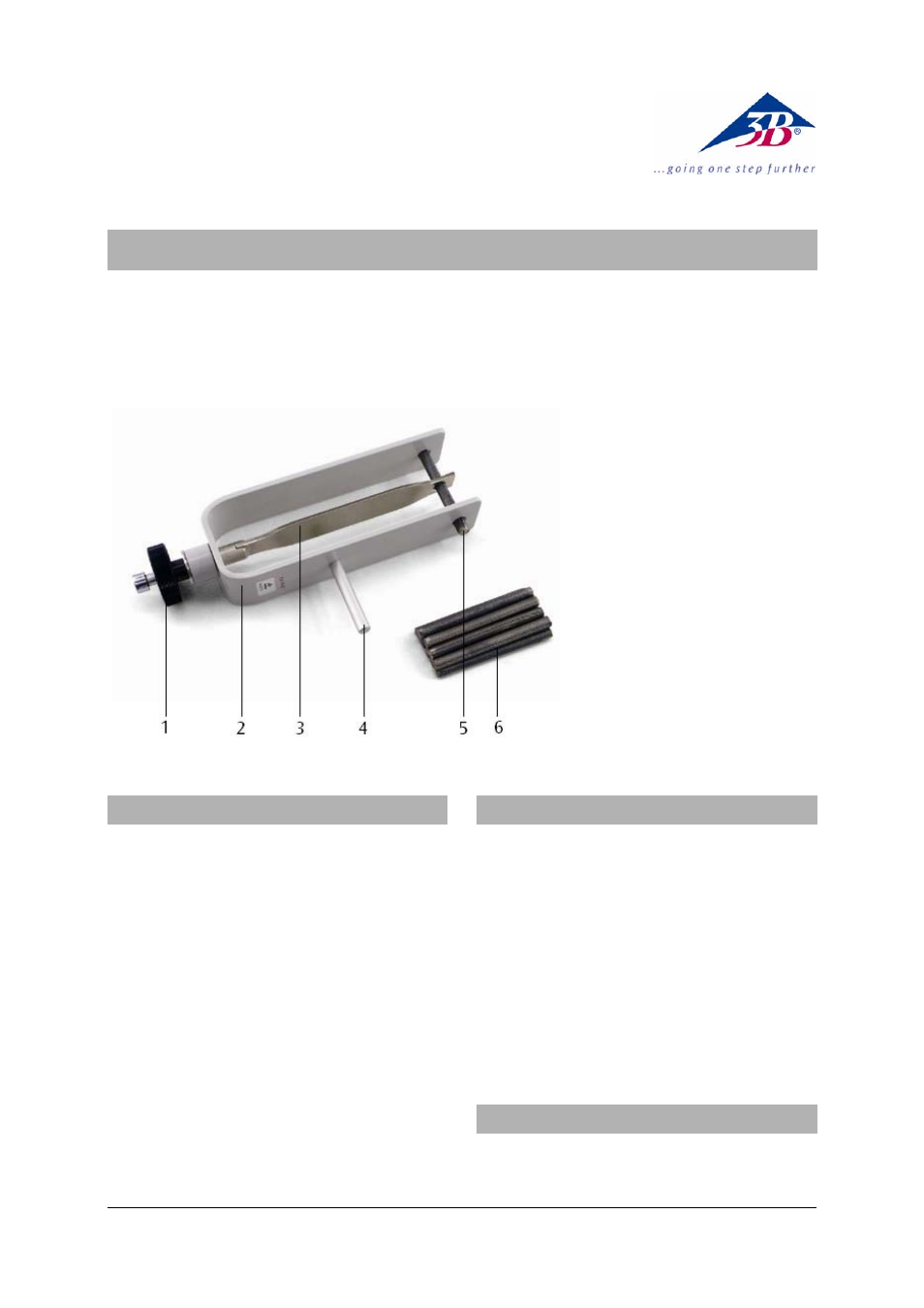

1 Parafuso tensor
2 Dispositivo de tensão
3 Travessa de metal
4 Vara de apoio
5 Barra
6 Barras de reposto
1. Instruções de segurança
• Montar a experiência de modo que pedaços
resultantes da quebra da barra, eventualmente
projetados pelos ares, não possam atingir as
pessoas que se encontram por perto, ou possam
danificar objetos frágeis.
• Não apertar excessivamente o parafuso tensor.
• Não tocar o aparelho durante o aquecimento da
travessa de metal.
• Deixar o aparelho esfriar antes de armazená-lo.
Cuidado! Os pedaços da barra estão quentes.
• Recolher os pedaços com luvas ou com pedaços
de pano apropriados.
2. Descrição
O disjuntor da barra de Tyndall serve para a
demonstração das forças consideráveis resultantes
da variação de volume das matérias sólidas em
conseqüência da variação de temperatura.
O disjuntor da barra de Tyndall consiste num
dispositivo de tensão em forma de U com uma
travessa de metal e um parafuso tensor. Na
extremidade aberta da forquilha encontram-se
perfurações, através das quais insere-se uma barra
de ferro fundido 4, que assim trava a travessa de
metal. Uma vara de apoio fixada na lateral do
dispositivo de tensão serve para a recepção do
disjuntor de barra no material de apoio.
3. Fornecimento
1 disjuntor da barra de Tyndall
10 barras de ferro fundido
