Microscope trinoculaire SUP 3, modèle 400 U30712
Instructions d’utilisation
10/07 ALF

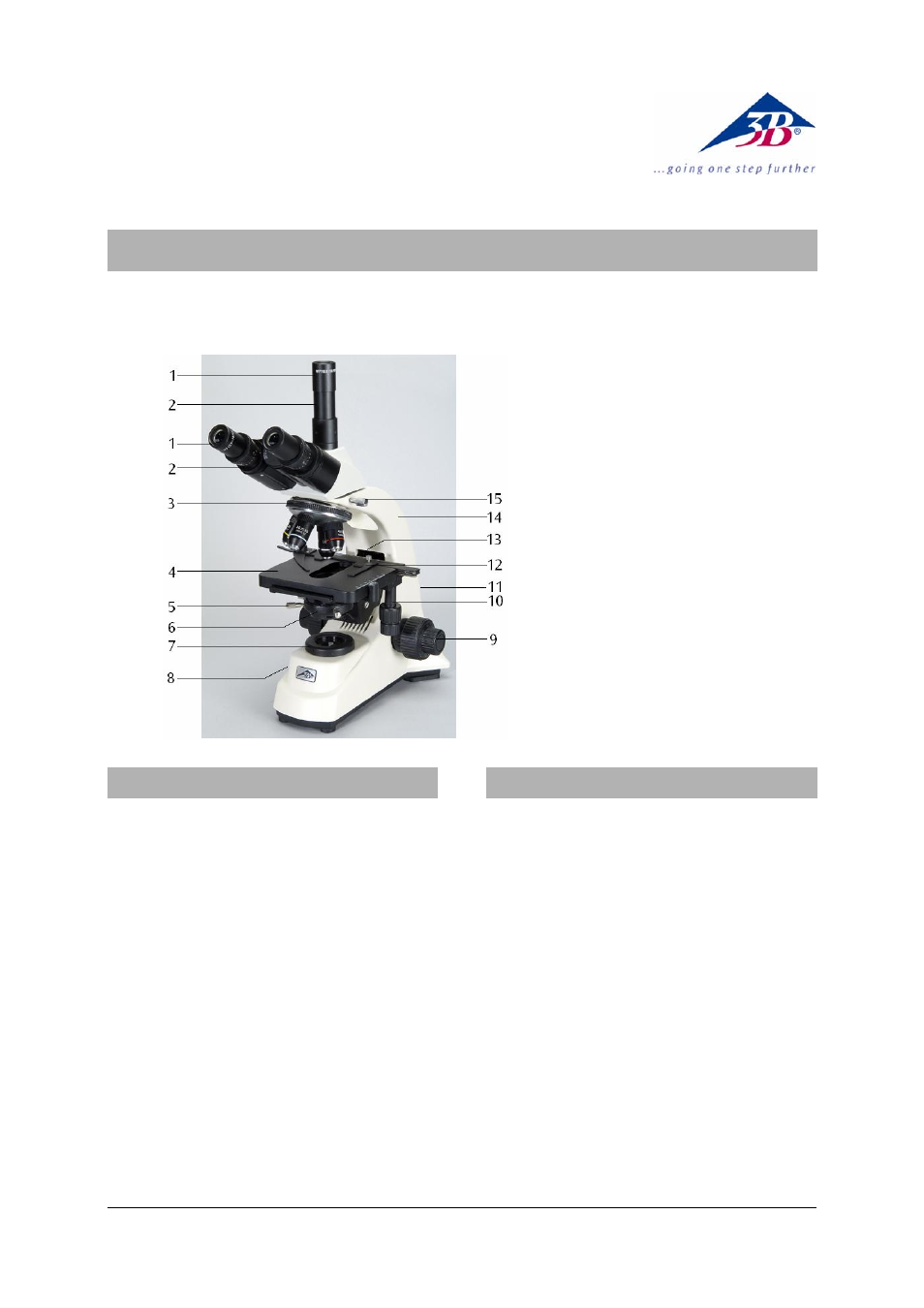

1 Oculaire
2 Tube
3 Revolver avec objectifs
4 Platine
5 Vis de fixation du condenseur
6 Condenseur avec diaphragme
à iris et porte-filtre
7 Module de la lampe
8 Régulateur
d'éclairage
9 Boutons de mise au point avec
frein d'arrêt
10 Mise au point coaxiale de la
platine
11 Interrupteur secteur
12 Surplatine
13 Vis de serrage de la platine
14 Support
15 Vis de fixation de la tête du
microscope
1. Consignes de sécurité
•
Ne brancher le microscope qu’à des prises de
courant mises à la terre.
•
Avant d’effectuer des travaux d’entretien et de
maintenance, retirer toujours la fiche secteur.
•
Le microscope ne doit jamais entrer en contact
avec des liquides.
•
Ne jamais exposer le microscope à des
contraintes mécaniques.
•
Ne pas toucher les parties optiques du micros-
cope avec les doigts.
•
Pour le nettoyage du microscope, ne pas utili-
ser de nettoyants ni de solvants agressifs.
•
Pour le nettoyage, ne pas démonter les objec-
tifs ni les oculaires.
•
En cas d’endommagement ou de défaut, ne pas
réparer soi-même le microscope.
2. Description, caractéristiques techniques
Le microscope trinoculaire permet à deux person-
nes d'observer des spécimens en deux dimensions
(fines coupes de plantes ou d'animaux) dans un
agrandissement de 40 à 1500 X. Par ailleurs, il
permet de brancher une caméra aux fins de docu-
mentation photo et vidéo.
Support : Bâti support entièrement métallique.
Grande robustesse. Mise au point : rapide par pi-
gnon/crémaillère à roulement à billes, fine par vis
micrométrique à commandes coaxiales de préci-
sion avec frein de serrage. Butée de protection
réglable. Mise au point : 15 mm ; graduation de la
mise au point fine : 0,002 mm
Tube : Tête de type Seidentopf trinoculaire, orien-
table à 360°, une paire de tubes avec vision incli-
nйe а 30°; écartement interpupillaire réglable de
54 à 75 mm, réglage dioptrique ±5 pour les deux
oculaires ; un tube à vision verticale
Oculaire : 2 paires d’oculaires grand champ (WF
10x 18 mm et WF 15x 13 mm)
