3B SCIENTIFIC
®
PHYSICS
1
Microscopio trinoculare modello 400 U30712
Istruzioni d’uso
10/07 ALF

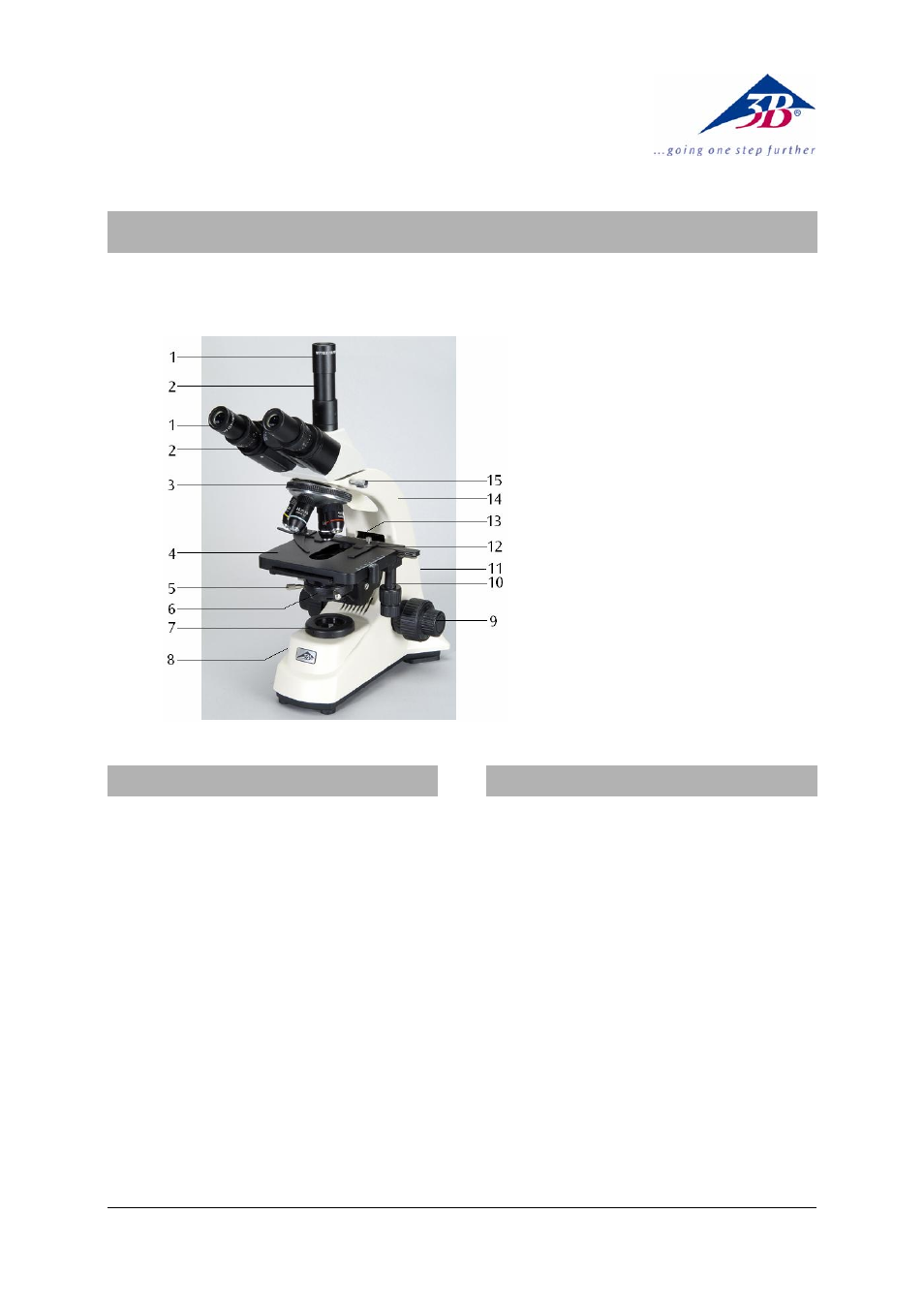

1 Oculare
2 Tubo
3 Revolver
portaobiettivi
4 Tavolino
portaoggetti
5 Vite di fissaggio del condensa-
tore
6 Condensatore con diaframma
a iride e portafiltri
7 Illuminazione
8 Regolatore
d’illuminazione
9 Regolazione macrometrica e
micrometrica con freno di ar-
resto
10 Avanzamento coassiale del
tavolino portaoggetti
11 Interruttore di rete
12 Guida per oggetti
13 Vite di arresto del tavolino
14 Stativo
15 Vite di fissaggio della testata
del microscopio
1. Norme di sicurezza
•
L’allacciamento elettrico del microscopio può
essere effettuato solo ad una presa collegata a
terra.
•
Prima di effettuare lavori di cura o manuten-
zione è necessario staccare sempre la spina.
•
Il microscopio non deve entrare in contatto
con sostanze liquide.
•
Non sottoporre il microscopio a sollecitazioni
meccaniche.
•
Non toccare con le dita le parti ottiche del
microscopio.
•
Non impiegare detergenti o soluzioni aggressi-
ve per la pulizia del microscopio.
•
Non separare gli obiettivi e gli oculari per effet-
tuarne la pulizia.
•
In caso di danneggiamento o di difetti del
microscopio non cercare di effettuare la ripa-
razione autonomamente.
2. Descrizione, dati
Il microscopio trinoculare consente a due osserva-
tori l’osservazione bidimensionale di oggetti(sezioni
sottili di piante o animali) con ingrandimento da
40 a 1500 volte. Offre inoltre la possibilità di colle-
gare simultaneamente una videocamera per una
documentazione fotografica e video
dell’osservazione.
Stativo: Robusto stativo completamente in metal-
lo, braccio dello stativo fissato saldamente alla
base; messa a fuoco attraverso manopole coassiali
per regolazione macrometrica e micrometrica
separate poste ai lati dello stativo con cuscinetto a
sfere e freno di arresto; battuta regolabile per la
protezione del portaoggetti e degli obiettivi. Campo
di messa fuoco: 15 mm; suddivisione della messa a
fuoco micrometrica: 0,002 mm
Tubo: Testata trinoculare tipo Seidentopf girevole
a 360°, una coppia di tubi inclinati a 30°, distanza
interoculare regolabile tra 54 mm e 75 mm, com-
pensazione diottrica ±5 per entrambi gli oculari;
