6. Applicazioni

Adatto alla misurazione quasistatica di tensioni fino a
± 8 V, alla misurazione ad alto valore ohmico di
tensioni superiori a ± 8 V, alla misurazione
quasistatica di tensioni superiori a ± 8 V con divisore
di tensione capacitivo, alla misurazione di correnti
molto piccole con resistenza shunt e alla misurazione
di cariche.

7. Esperimento di esempio

Misurazione di cariche nell'ambito
dell'elettrostatica

Apparecchi necessari:

1 3B NETlog

U11300

scatola

elettrometro

U11375

1 tazza di Faraday

8496460

1 condensatore 1 nF, 160 V

1642411

2 aste di frizione

U11053

1 cavo per esperimenti, nero, 75 cm

U13800

1 morsetto a pinza 4 mm, non isolato

U13805

1 panno per strofinare le aste

•

Struttura di prova come da Fig. 1.

•

Inserire la tazza di Faraday e il condensatore 1 nF
nei jack da 4 mm appositamente previsti.

•

Inserire il cavo per esperimenti nel jack verde-
giallo da 4 mm applicato lateralmente alla
scatola.

•

Inserire il morsetto a pinza sull’estremità libera
del cavo per esperimenti.

•

Accendere 3B NETlog

e attendere il

riconoscimento della scatola del sensore.

•

Tenere il morsetto a pinza in una mano e
scaricare in questo modo - senza lasciare la presa
- la tazza di Faraday.

•

Con l’altra mano immergere il corpo utilizzato
per l’esperimento (ad es. l’asta strofinata) nella
tazza di Faraday.

•

Osservare gli effetti del trasbordo in base alle
variazioni di tensione sul display 3B NETlog

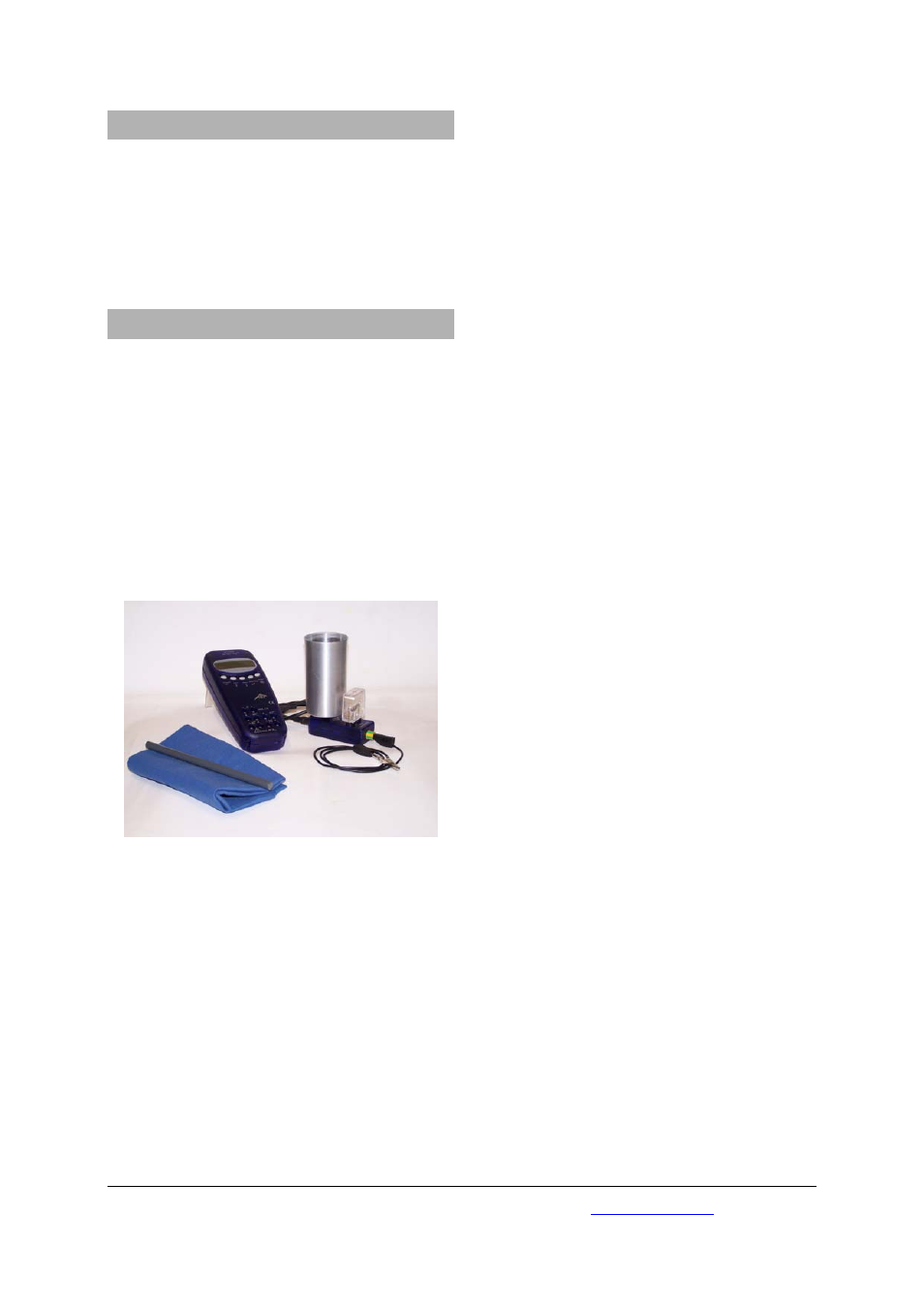

Fig. 1 Struttura sperimentale per la misurazione di cariche

nell'ambito dell'elettrostatica
