6. Anwendungen
Geeignet zur quasistatischen Messung von Spannun-
gen bis ± 8 V, zur hochohmigen Messung von Span-
nungen über ± 8 V mit ohmschem Spannungsteiler,
zur quasistatischen Messung von Spannungen über ±
8 V mit kapazitivem Spannungsteiler, zur Messung
sehr kleiner Ströme mit hochohmigem Shuntwi-
derstand und zur Messung von Ladungen.
7. Versuchsbeispiel
Messung von Ladungen in der Elektrostatik
Benötigte Geräte:
1 3B NETlog TM U11300
1 Elektrometerbox U11375
1 Faraday-Becher U8496460
1 Kondensator 1 nF, 160 V 1642411
2 Reibstäbe U11053
1 Exp.-Kabel, schwarz, 75 cm U13800
1 Abgreifklemme 4 mm, blank U13805
1 Tuch zum Reiben der Stäbe
• Versuchsaufbau gemäß Fig. 1.
• Den Faraday-Becher und den 1 nF-Kondensator in
die hierfür vorgesehenen 4 mm-Buchsen einste-
cken.
• Das Experimentierkabel in die seitlich an der Box
angebrachte grün-gelbe 4 mm-Buchse einstecken.
• Auf das freie Ende des Experimentierkabels die
Abgreifklemme aufstecken.
• 3B NETlog TM einschalten und die Sensorboxerken-
nung abwarten.
• Die Abgreifklemme in der einen Hand halten und
hiermit – ohne los zu lassen – den Faraday-
Becher entladen.
• Mit der anderen Hand den Versuchskörper (z.B.
geriebener Stab) in den Faraday-Becher eintau-
chen.
• Die Umladungseffekte anhand der Spannungsän-
derungen in der 3B NETlog
TM -Anzeige beobachten.

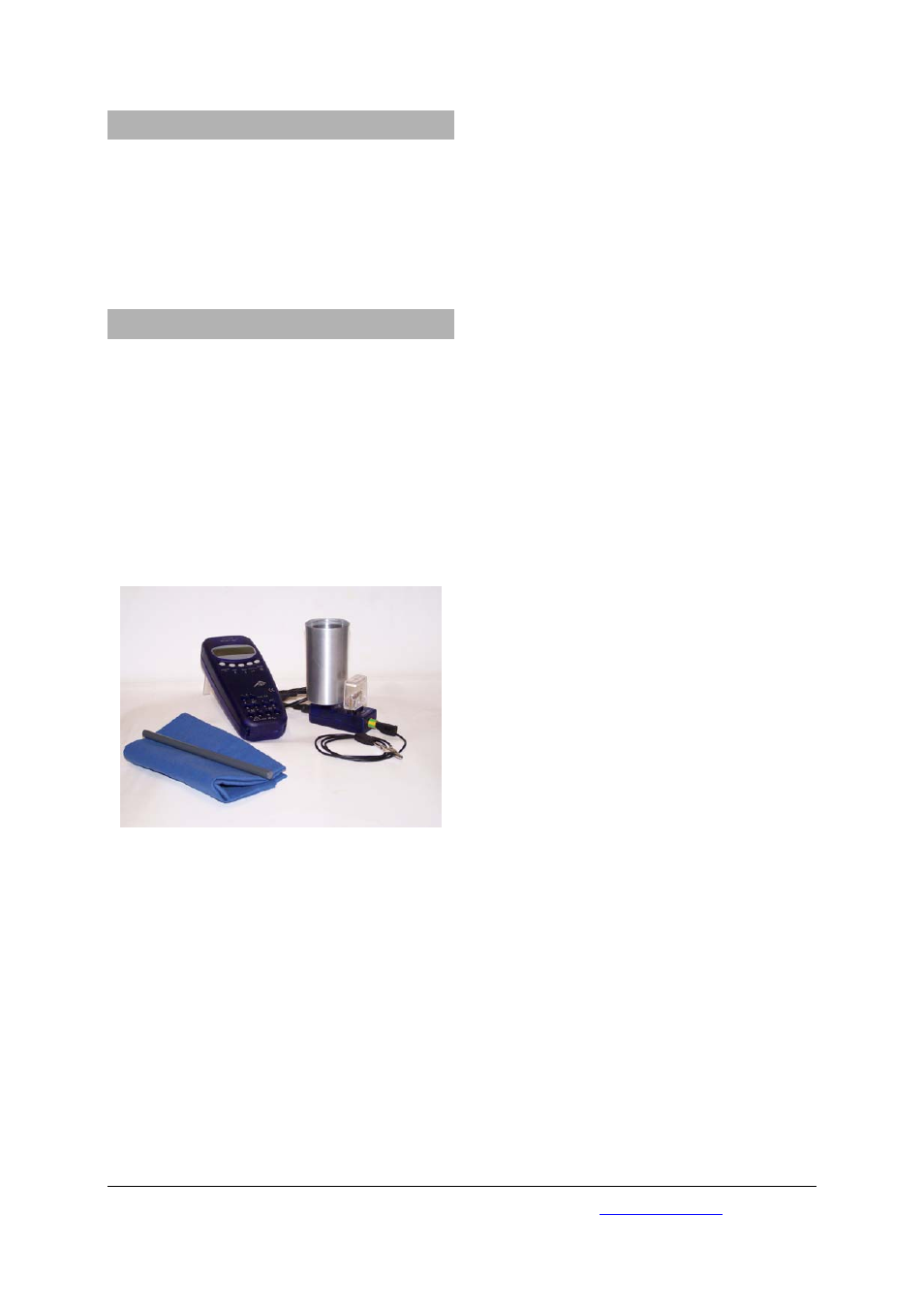

Fig. 1: Versuchsaufbau zur Messung von Ladungen in der
Elektrostatik
