6. Aplicaciones
Apropiado para la medición casi estática de tensiones
hasta de ± 8 V, para mediciones de alta resistividad
de tensiones por encima de ± 8 V con un divisor de
tensión óhmico, para la medición casi estática de
tensiones por encima de ± 8 V con un divisor de
tensión capacitivo, para la medición de corrientes
muy bajas con resistencia de puenteo de alta
resistividad y para la medición de cargas.
7. Ejemplo experimental
Medición de cargas en la electrostática
Aparatos requeridos:
1 3B NETlog TM U11300
1 Caja de electrómetro U11375
1 Copa de Faraday U8496460
1 Condensador 1 nF, 160 V 1642411
2 Barras de frote U11053
1 Cable de exp, negro, 75 cm U13800
1 Pinza de apriete 4 mm, en blanco U13805
1 Trapo para frotar las barras
• Montaje experimental de acuerdo a la Fig. 1.
• La copa de Faraday y el condensador de 1 nF se
insertan en los casquillos de 4 mm previstos.
• El cable de experimentación se enchufa en el
casquillo verde-amarillo de 4mm dispuesto en
lado de la caja.
• En el extremo libre el cable de experimentación
se enchufa la pinza de apriete.
• Se conecta el 3B NETlog TM y se espera el
reconocimiento de la caja de sensor.
• La pinza se toma en una de las manos y sin soltar
la pinza se descarga la copa de Faraday.
• Con la otra mano se introduce el cuerpo de
experimentación (p.ej. barra frotada) en la copa
de Faraday.
• Se observan los efectos de redistribución de
cargas basándose en los cambios de indicación de
tensión en el 3B NETlog
TM .

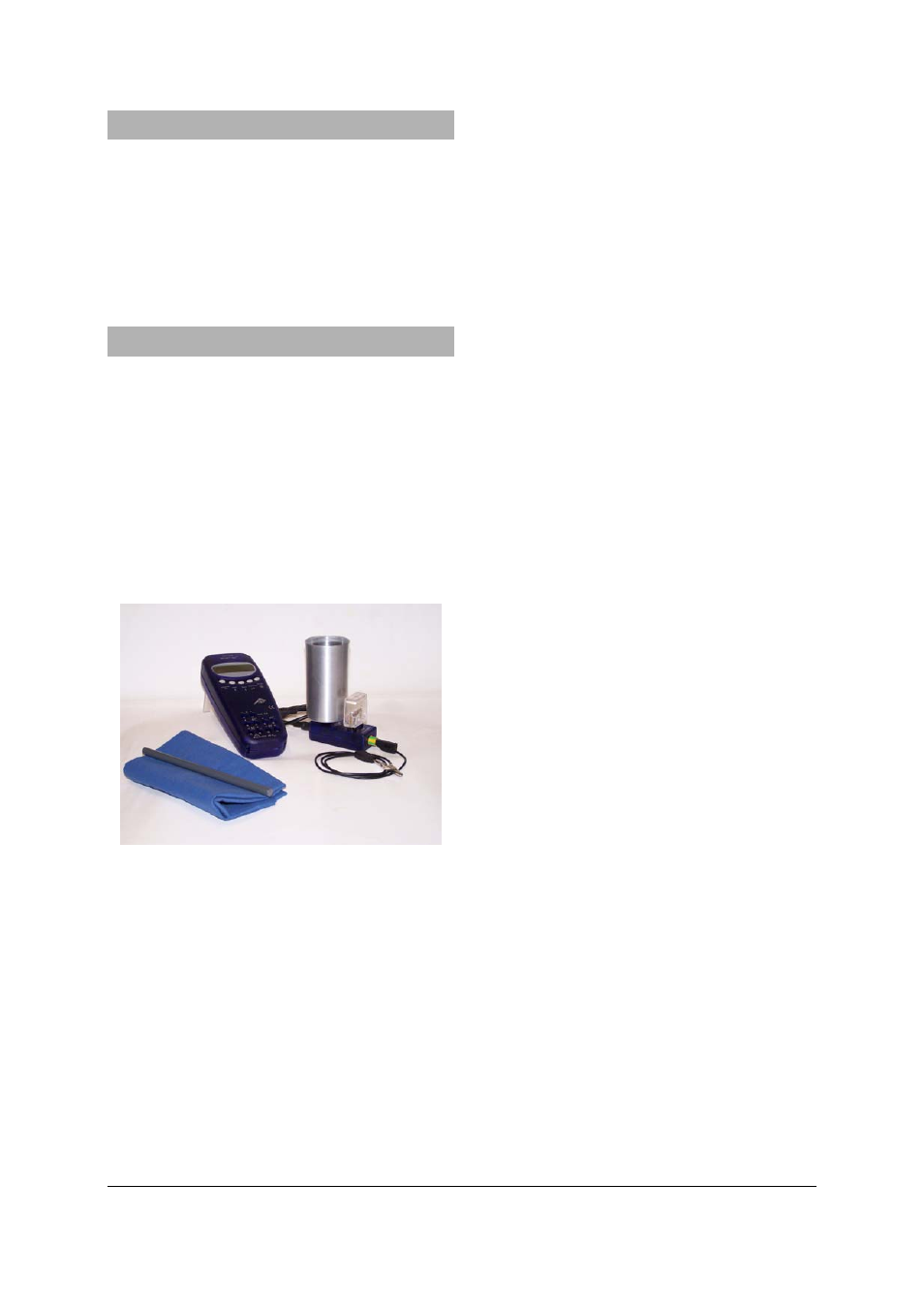

Fig. 1 Montaje experimental para la medición de cargas en
la electrostática
