3. Bedienung
Zur Durchführung der Experimente sind folgende
Geräte zusätzlich erforderlich:
1 Gleichstrommotor U8552330
1 Sinusgenerator U8533550
1 Transformator (230 V, 50/60 Hz) U8475430-230
oder
1 Transformator (115 V, 50/60 Hz) U8475430-115
Experimentierkabel
3.1 Aufbau
• Experimentellen Aufbau gemäß Fig. 1 herstel-
len.
• Gleichstrommotor in den linken Sockel für
Stativstangen einsetzen und festklemmen.
• Stativstangen zusammen schrauben, in den
rechten Sockel einsetzen und festklemmen.
• Universalmuffen an der Stativstange befesti-
gen.
• Umlenkrolle auf den Achszapfen schieben,
mittels der Achsklemme sichern und in der un-
teren Universalmuffe anbringen.
• Zweiten Achszapfen in der oberen Universal-
muffe befestigen und Kraftmesser anhängen.
• Gummiband am Gleichstrommotor befestigen,
unter der Umlenkrolle nach oben führen und
an den Kraftmesser hängen.
• Höhe der Umlenkrolle so einstellen, dass das
Gummiband parallel zur Grundplatte verläuft.
• Gleichstrommotor mit Sinusgenerator verbin-
den und diesen an den Transformator an-
schließen.
3.2 Durchführung
• Schalter S2 und S3 am Sinusgenerator auf Ge-
nerator (rechts) stellen.
• Seil mittels des Kraftmessers spannen.
• Frequenz am Sinusgenerator so einstellen, dass
sich 4 Schwingungsbäuche ausbilden. Mittels
Amplitudensteller Feineinstellung vornehmen.
Die Wellenlänge beträgt nun die halbe Seillänge.
• Kraftmesser am Stativstab nach oben verschie-
ben, bis die Seilspannung viermal so groß ist.
Am Seil bilden sich nun 2 Schwingungsbäuche aus.
Die Wellenlänge ist gleich der Seillänge.
Folgende Parameter liefern gute Ergebnisse:
Frequenz 42-43 Hz, anfängliche Seilspannung 0,5 N

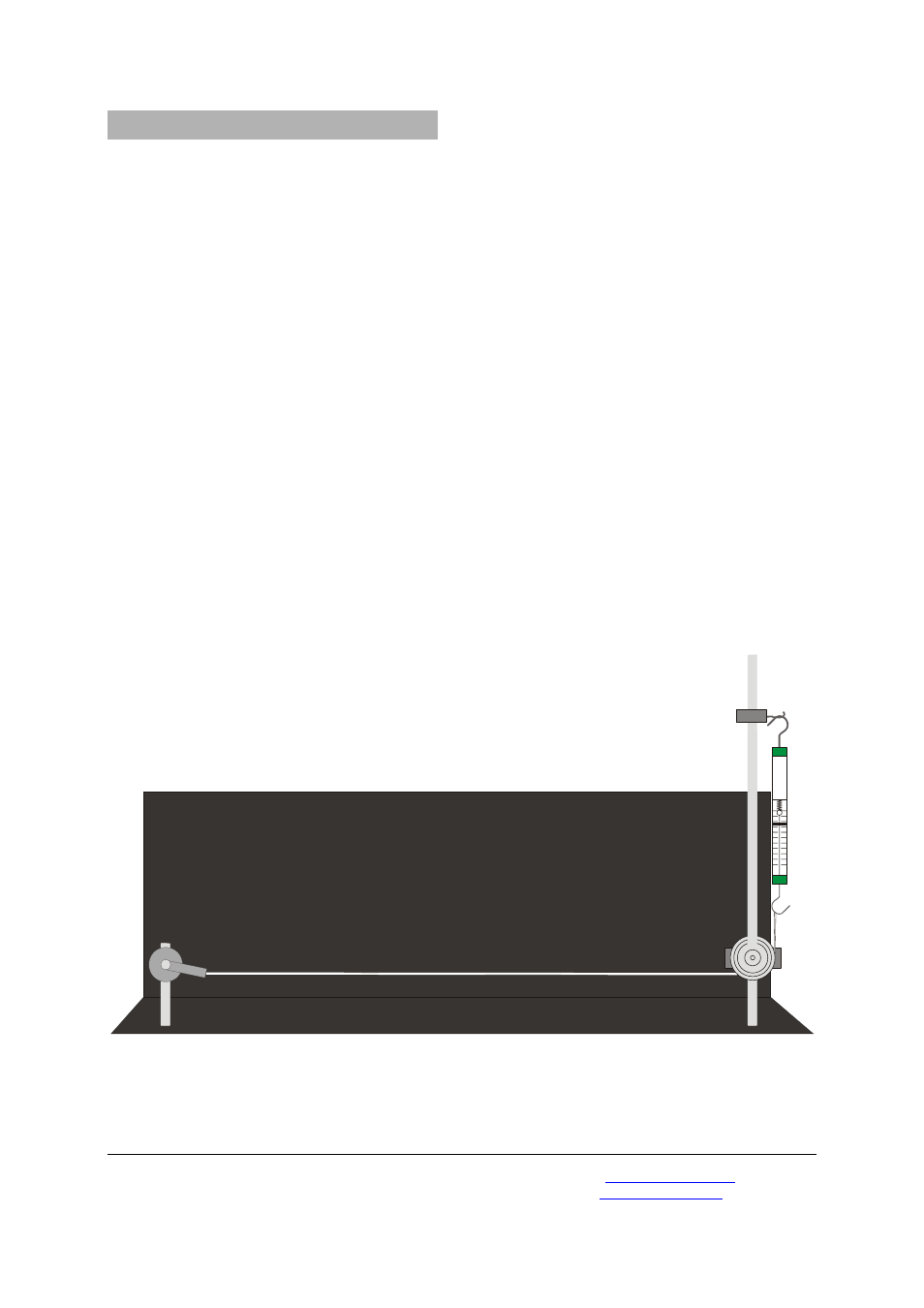

Fig. 1 Experimenteller Aufbau
