3. Manejo
Para la realización de experimentos se requieren
adicionalmente los siguientes aparatos:
1 Motor de continua
U8552330
1 Generador senoidal
U8533550
1 Transformador (230 V, 50/60 Hz) U8475430-230
o
1 Transformador (115 V, 50/60 Hz) U8475430-115
Cables de experimentación
3.1 Montaje
•
Realice el montaje experimental según la Fig.
1.
•
El motor de corriente continua se coloca y se
fija en el zócalo izquierdo para varillas soporte.
•
Se atornillan entre sí las varillas soporte, se
colocan y se fijan en el zócalo derecho.
•
Se fijan las nueces universales en la varilla
soporte.
•
Se desliza la roldada de desviación en la clavija
de eje y se asegura por medio de la pinza de
eje y se lleva a la nuez universal inferior.
•
Se fija la segunda clavija de eje en la nuez
universal superior y se cuelga de ella el
dinamómetro.
•
Se fija la banda de goma en el motor de
corriente continua, se pasa por debajo de la
roldana de desviación, se conduce hacia arriba
y se cuelga del dinamómetro.
•
Se ajusta la altura de la roldada de desviación
para que la banda de goma quede paralela a la
placa base.
•
Se conecta el motor de continua con el
generador senoidal y éste último con el
transformador.
3.2 Realización
•
Los conmtadores S2 y S3 en el generador
senoidal se ajustan en generador (a la
derecha).
•
Se tensa la cuerda con el dinamómetro.
•
Se ajusta la frecuencia en el generador
senoidal para que se creen cuatro vientres de
oscilación. Se hace un ajuste fino con el ajuste
de amplitud.
La longitud de onda es igual a la mitad de la
longitud de la cuerda.
•
Se desplaza el dinamómetro hacia arriba hasta
que la tensión de la cuerda se cuadruplique.
En la cuerda se forman 2 vientres de oscilación. La
longitud de onda es igual a la longitud de la
cuerda.
Los siguientes parámetros entregan buenos
resultados: Frecuencia 42 – 43 Hz; tensión inicial
de la cuerda 0,5 N

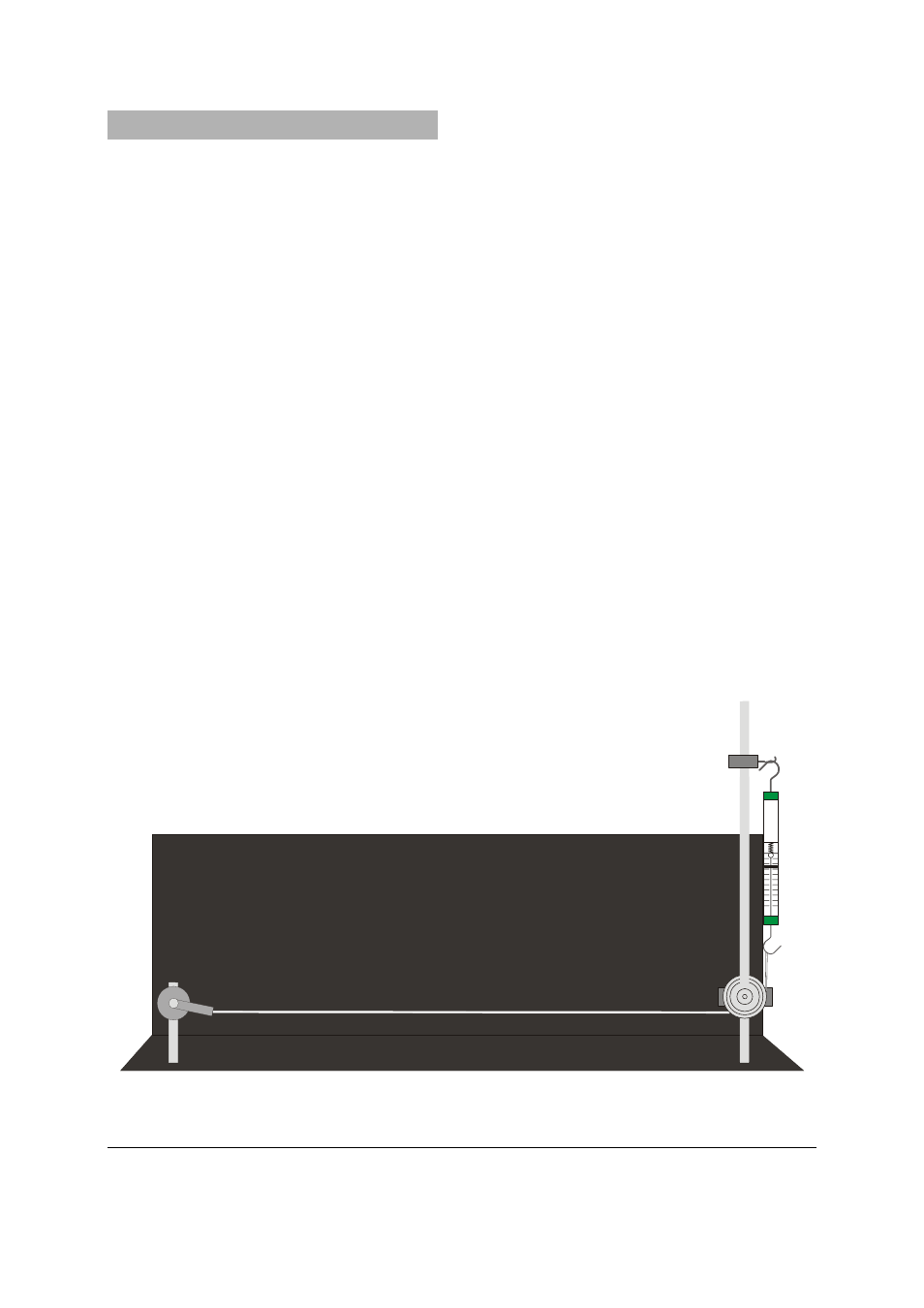

Fig. 1 Experimenteller Aufbau
