3. Operação
Para se realizar o experimento são necessários os
seguintes aparelhos:
1 Motor de corrente continua
U8552330
1 Gerador de onda de seno
U8533550
1 Transformador(230 V, 50/60 Hz) U8475430-230
ou
1 Transformador (115 V, 50/60 Hz) U8475430-115
Cabos para experiências
3.1 Montagem
•
Montagem experimental conforme Fig. 1.
•
Colocar o motor de corrente contínua no
soquete esquerdo da vara de tripé e prender.
•
Aparafusar conjuntamente as varas de tripé,
posicionar no soquete direito e prender.
•
Fixar os pinos universais nas varas de tripé.
•
Empurrar o rolo direcional sobre os pinos de
eixo, assegurar através do prendedor de eixo e
colocar nos pinos universais inferior.
•
Prender dois pinos de eixo no pino universal
superior e engatar o dinamômetro.
•
Fixar o elástico no motor de corrente continua,
conduzir por baixo do rolo direcional para
cima e engatar no dinamômetro.
•
Posicionar o rolo direcional de tal modo, que o
elástico fique paralelo á placa base.
•
Conectar o motor de corrente contínua ao
gerador de onda de seno e ligar este no
transformador.
3.2 Execução
•
Colocar os interruptores S2 e S3 no gerador de
onda seno em gerador (direita).
•
Tencionar a corda através do dinamômetro.
•
Colocar a freqüência no gerador de onda seno
de tal modo, que se formem 4 ondas de
oscilação. Realizar a sintonia fina através do
sintonizador de amplitude.
O comprimento de onda consiste agora da metade
do comprimento da corda.
•
Empurrar o dinamômetro na vara do tripé para
cima, até que a tensão da corda seja
multiplicada por quatro.
Na corda vão se formar duas ondas. O
comprimento de onda é igual o comprimento da
corda.
Os seguintes parâmetros dão bons resultados:
Freqüência 42-43 Hz, tensão inicial da corda 0,5 N

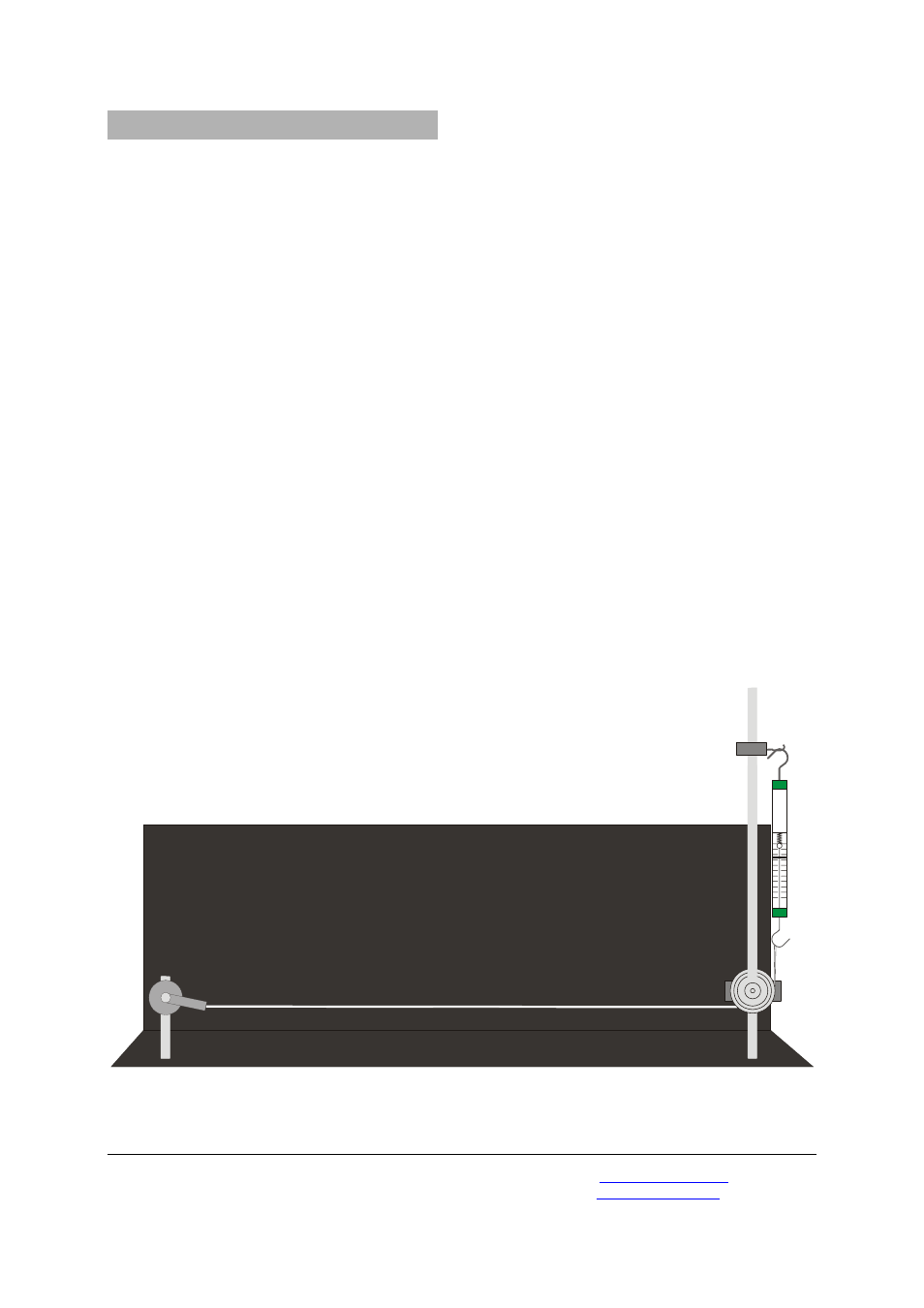

Fig. 1 Montagem experimental
