Sensore laser in reflex U8533380
Istruzioni per l'uso
11/07 TLE

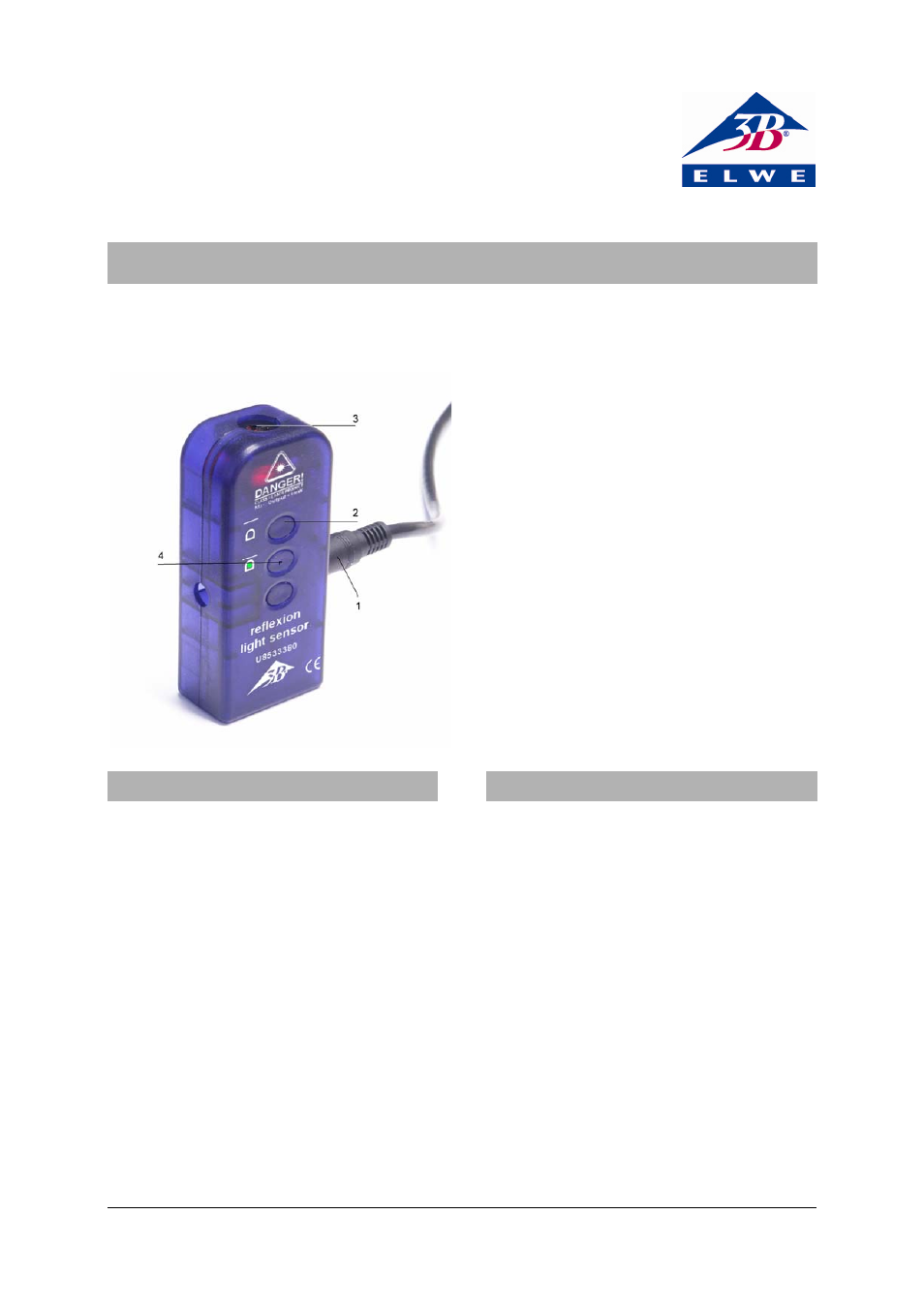

1 Cavo di collegamento mini DIN
2 Pulsante per settore a distanza
3 Trasmettitore e ricevitore
luminosi
4 Pulsante per settore vicino
1. Norme di sicurezza
Il sensore di riflesso laser risponde alle disposizioni
di sicurezza per i laser di classe 2. Emette luce in
uno spettro visibile (400 – 700 nm), la potenza
irradiata è <1mW.
Un utilizzo conforme garantisce il funzionamento
sicuro dell’apparecchio.
Negli istituti scolastici e nelle strutture per la for-
mazione l’uso dell’apparecchio deve essere moni-
torato in modo responsabile da personale istruito.
Evitare di guardare direttamente il raggio, ai fini
del funzionamento del sensore non è necessario.
• In caso di danni visibili all’alloggiamento
dell’apparecchio metterlo immediatamente
fuori servizio.
• Non utilizzare apparecchi ottici che restrin-
gono il percorso dei raggi.
• Non aprire l’apparecchio.
2. Descrizione
L’apparecchio un raggio laser con una lunghezza
d’onda di 630 nm e calcola la luce riflessa. Due
aree di sensibilità (settore vicino e settore a dis-
tanza) adeguano i parametri di funzionamento alle
diverse condizioni di funzionamento.
Il settore vicino (4) ottimizza i parametri di funzi-
onamento per le distanze da 5 a 50 mm.
Occorre mirare ad ottenere un rapporto di rifles-
sione elevato (tacche nere opache su superficie
bianca o a riflessione diffusa). Da fogli riflettenti o
specchi a microprismi si riflette una maggiore per-
centuale di luce nella direzione di incidenza, con-
sentendo di realizzare barriere di raggi fino a 5 m
senza regolazione degli specchi. Il settore a dis-
tanza (2) deve essere impostato in questo modo.
Le proprietà di movimento dei corpi, quali numero
di giri, angolo di rotazione, accelerazione angolare,
percorso, velocità e accelerazione sono rilevabili in
combinazione con altre tecniche periferiche.
