3B SCIENTIFIC® PHYSICS
1
Sensor de reflexo laser U8533380
Instruções para o uso
11/07 TLE

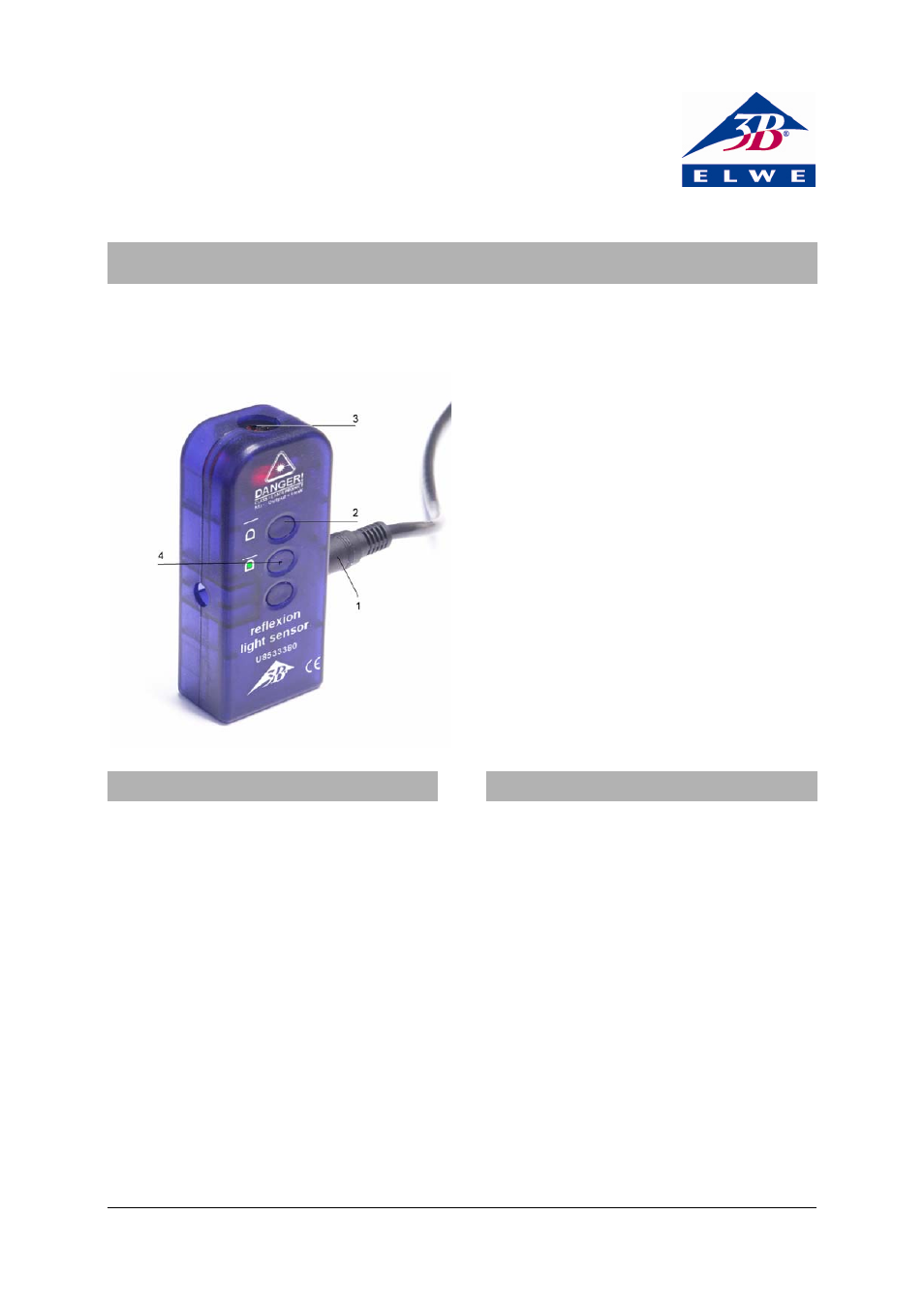

1 Cabo de conexão mini DIN
2 Botão para área distante
3 Emissor e receptor de luz
4 Botão para área próxima
1. Indicações de segurança
O sensor de reflexo laser cumpre as normas de
segurança para laser de classe 2. Ele emite luz num
espectro visível (400 – 700 nm), a emissão de
radiação é <1mW.
Se a utilização do aparelho ocorrer conforme às
instruções de uso, a operação segura do aparelho
está garantida.
Em escolas e institutos de formação a operação do
aparelho deve ser monitorada e estar sob
responsabilidade de pessoas preparadas para tal.
Deve se evitar coincidir o olhar com o feixe, isso
nгo й necessário para a operação do aparelho.
• Em caso de danos visíveis na armação o
aparelho deve ser imediatamente retirado de
circulação.
• Não utilizar aparelhos óticos que estreitem o
percurso do raio.
• Não abrir o aparelho.
2. Descrição
O aparelho emite um raio laser de longitude de
onda de 630 nm e analisa a luz refletida. Duas
faixas de sensibilidade (área próxima e área
distante) adaptam os parâmetros operacionais às
diferentes condições de operação.
A área próxima (4) otimiza os parâmetros
operacionais para distâncias entre 5 e 50 mm.
Deve-se tentar obter uma alta relação de reflexão
(marcas pretas foscas sobre branco ou um fundo
difuso reflexivo). Uma porção maior da luz é
refletida na direção de incidência pelo filme
reflexivo ou por espelhos de microprismas, pelo
que barreiras luminosas podem ser realizadas sem
ajustes a uma distância de até 5 m. Para isto deve-
se ativar o modo área próxima (2).
Em associação com outras técnicas periféricas
podem ser registradas fisicamente características
do movimentos dos corpos, como, número de
