3B SCIENTIFIC® PHYSICS
1
Capteur réflexe laser U8533380
Instructions d'utilisation
11/07 TLE

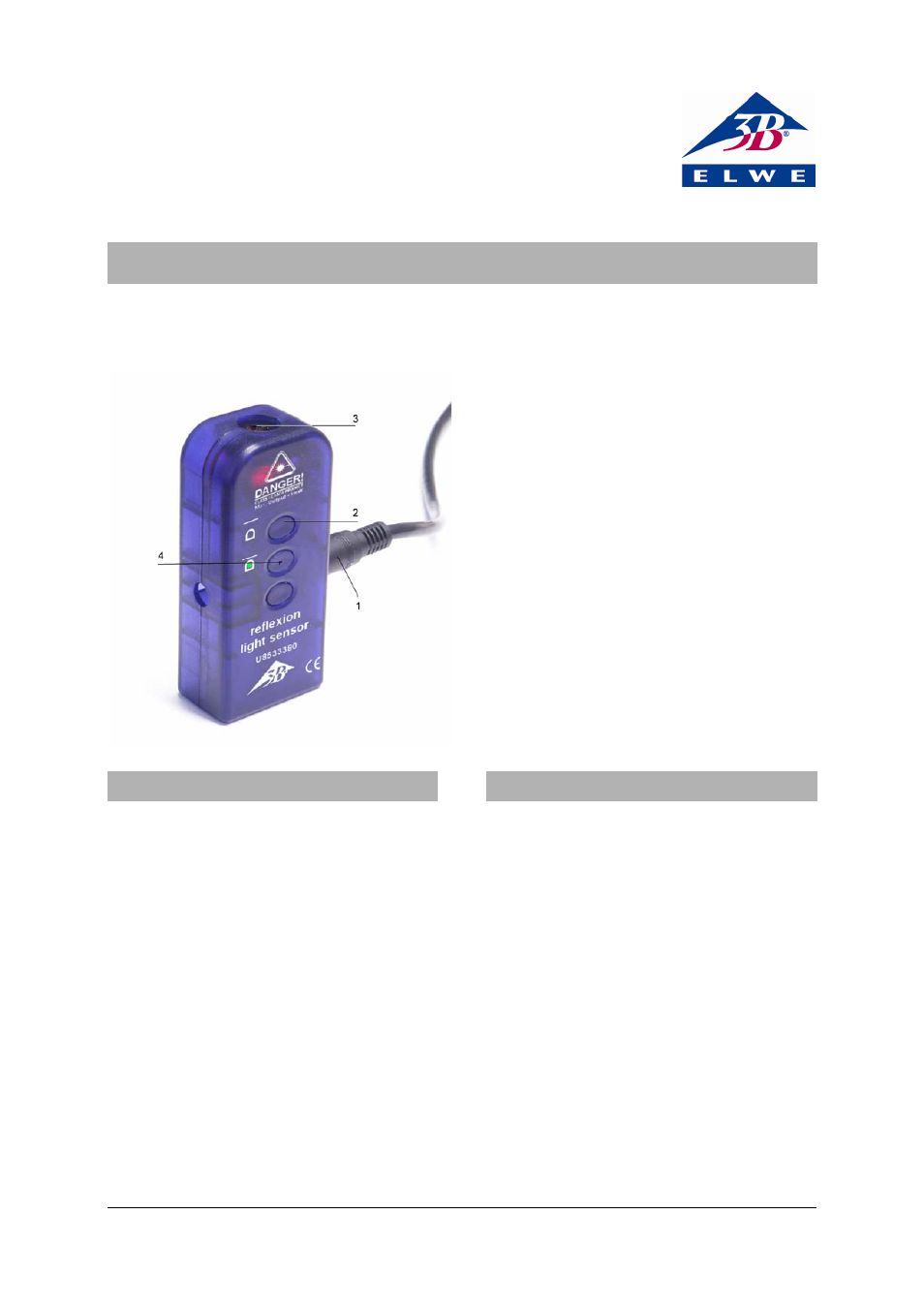

1 Câble de connexion mini-DIN
2 Touche pour grande portée
3 Capteur et récepteur de lu-
mière
4 Touche pour petite portée
1. Consignes de sécurité
Le capteur réflexe laser satisfait aux dispositions de
sécurité pour les lasers de la classe 2. Il émet de la
lumière dans un spectre visible (400 – 700 nm), la
puissance du rayonnement est < 1 mW.
En cas d'utilisation conforme, l'exploitation sûre de
l'appareil est garantie.
Dans les écoles et les établissements de formation,
l'utilisation de l'appareil doit être surveillée par un
personnel formé.
Évitez de regarder dans le rayon, ce qui est inu-
tile pour le service du capteur.
• En cas d'endommagement visible du boîtier,
mettez l'appareil immédiatement hors service.
• N'utilisez pas d'appareils optiques restreignant
la marche du rayon.
• N'ouvrez pas l'appareil.
2. Description
L'appareil envoie un rayon laser d'une longueur
d'onde de 630 mm et évalue la lumière réfléchie.
Deux sensibilités différentes (grande et petite por-
tée) adaptent les paramètres aux différentes condi-
tions de service.
La petite portée (4) optimise les paramètres de
service pour des distances de 5 à 50 mm.
Essayez d'obtenir un grand rapport de réflexion
(repères noirs et mats sur fond réfléchissant blanc
ou diffus). Une feuille de réflexion ou des miroirs à
microprismes réfléchissent une plus grande part de
lumière dans le sens de l'incidence, permettant
ainsi de réaliser des barrières de rayonnement
jusqu'à 5 m sans ajustage des miroirs. Réglez pour
cela la grande portée (2).
En liaison avec des équipements périphériques
complémentaires, il est possible de saisir physi-
quement les propriétés du mouvement de corps,
comme la vitesse et l'angle de rotation, l'accéléra-
