Instrucciones de uso
3B SCIENTIFIC® PHYSICS
U15405 Aparato para dilatación
3/03 ALF
®
Este aparato se utiliza para determinar la dilatación
de cuerpos sólidos así como para establecer el coefi-
ciente de dilatación del hierro, latón y vidrio.
1. Advertencias de seguridad
• Atención: La realización de este experimento se lle-
va a cabo con vapor a alta temperatura.
• No toque los tubos calientes con las manos. Utilice
paños protectores cuando cambie los tubos.
• No someta los tubos de vidrio a cargas mecánicas.
2. Descripción: datos técnicos
El aparato se compone de un listón de base, en cuyo
extremo izquierdo se encuentra un resorte de suje-
ción para el tubo de muestras. A una distancia de 50 cm
del resorte se encuentra una muesca en el listón de
base para el asentamiento de la cuña del indicador.
Los tubos de muestras de hierro y cobre tienen una
ranura circular, a una distancia de 65 cm de uno de
los extremos, para asentamientos sobre la cuña del
indicador. El tubo de vidrio tiene, en el mismo lugar,
un anillo metálico con una ranura circular. Detrás del
indicador se encuentra una escala de 0 a 5 cm. Para la
toma de vapor de agua, este aparato dispone de un
tubo de vidrio de unos 10 cm de longitud, con tubo
flexible.
Dimensiones: 530 mm x 60 mm x 240 mm
Peso: 0,6 kg
Longitud de los tubos: aprox. 630 mm
Diámetro de los tubos: aprox. 8 mm
Longitud del indicador: 200 mm
Divisiones de la escala: mm
Relación del indicador: 1 : 50
3. Principio
Para calcular el coeficiente de dilatación lineal
α de
los diferentes materiales, es necesario determinar la
dilatación de los tubos con un determinado incremento
de temperatura
∆T. Para ello se calentarán los tubos
utilizando vapor de agua a 100º C y se calculará la
diferencia
∆T con la temperatura ambiente. La ampli-
tud del incremento se obtiene de la desviación del in-
dicador d, donde un incremento de 1 mm correspon-
de a una desviación del indicador de 50 mm. Tenien-
do en cuenta la longitud del tubo l entre los dos pun-
tos de apoyo y el aumento w (relación de ampliación
1:50) puede calcularse el coeficiente de dilatación con
la ecuación:
α =
⋅ ⋅
d
l w T
∆
4. Manejo
Adicionalmente, necesitará un generador de vapor, un
mechero tipo Bunsen o bien un matraz Erlenmeyer para
calentar el tubo de muestras.
• Conecte el extremo del tubo sin ranura con una
manguera de goma y fíjelo en el resorte de suje-
ción.

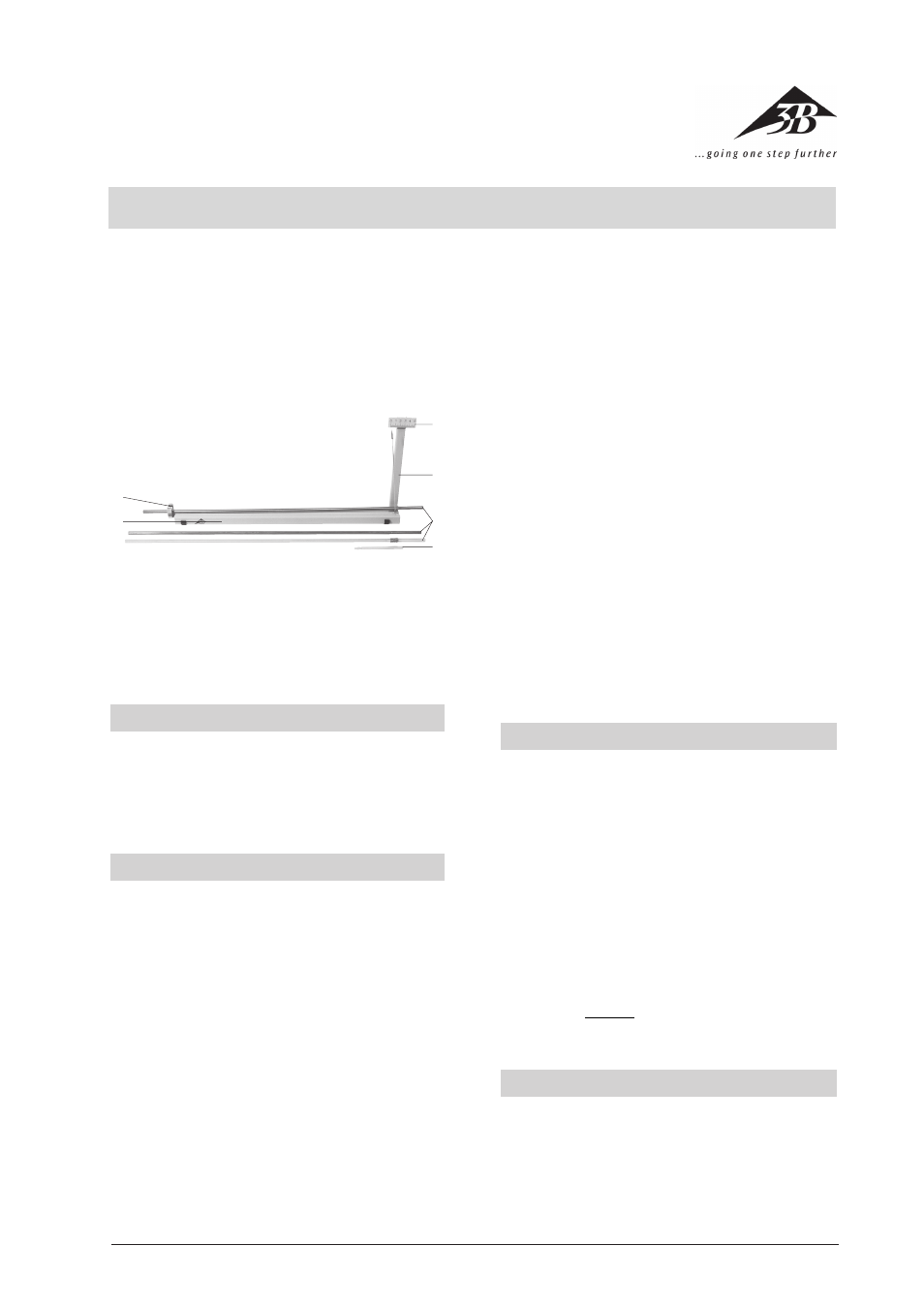

1 Resorte de sujeción
2 Listón de base
3 Tubito de vidrio
4 Tubo de muestras
5 Indicador
6 Escala
1
2
6
5
4
3
