Manual de instruções
3B SCIENTIFIC® PHYSICS
U15405 Aparelho para dilatação do comprimento
3/03 ALF
®
O aparelho para dilatação do comprimento serve para
a medição da dilatação do comprimento de materiais
sólidos, assim como para determinar os coeficientes
de dilatação do ferro, do cobre e do vidro.
1. Indicações de segurança
• Cuidado! execução da experiência com vapor quen-
te.
• Não tocar os tubos quentes com as mãos. Utilizar
um pano ao trocar os tubos.
• Não submeter o tubo de vidro a qualquer esforço
físico.
2. Descrição, dados técnicos
O aparelho consiste numa régua básica, na extremi-
dade esquerda da qual encontra-se fixada uma pinça
de mola para fixar o tubo de ensaio. A uma distância
de 50 cm deste encontra-se uma fenda na régua bási-
ca para a recepção do gume do indicador. Os tubos de
ensaio de cobre e ferro têm uma ranhura anular para
apoio do indicador a aprox. 65 cm de uma das extre-
midades. O tubo de vidro tem uma ranhura anular de
metal no mesmo lugar. Atrás do indicador encontra-
se uma escala de 0 a 5 cm. Para a condução do vapor
de água encontra-se um tubo de vidro de 10 cm de
comprimento a disposição.
Medidas: 530 mm x 60 mm x 240 mm
Massa: 0,6 kg
Comprimento dos tubos: aprox. 630 mm
Diâmetro dos tubos: aprox. 8 mm
Comprimento do indicador: 200 mm
Divisão da escala: mm
Transmissão do indicador: 1 : 50
3. Princípio
Para determinar o coeficiente de dilatação linear
α de
diferentes materiais, é necessário determinar a dilata-
ção a um aumento de temperatura específico. Para tal,
os tubos são esquentados por ação do vapor a 100° C
e a diferença à temperatura ambiente
∆T é calculada.
A extensão do comprimento resulta da variação do in-
dicador d, sendo que 1 mm de aumento resulta numa
variação do indicador de 50 mm. Levando-se em con-
sideração o comprimento do tubo l entre os dois pon-
tos de referência e o aumento w (proporção de au-
mento de 1:50) pode-se calcular o coeficiente de dila-
tação com a equação
4. Utilização
Um produtor de vapor ou aquecedor de Bunsen com
êmbolos de Erlenmeyer é adicionalmente necessário
para aquecer os tubos de ensaio.
• Conectar a extremidade sem ranhura do tubo com
uma mangueira e fixar com a pinça de mola.
• Colocar o indicador na fenda debaixo da escala e
colocar o tubo de ensaio com a ranhura anular so-
1
2
6
5
4
3
α =
⋅ ⋅
d
l w T
∆

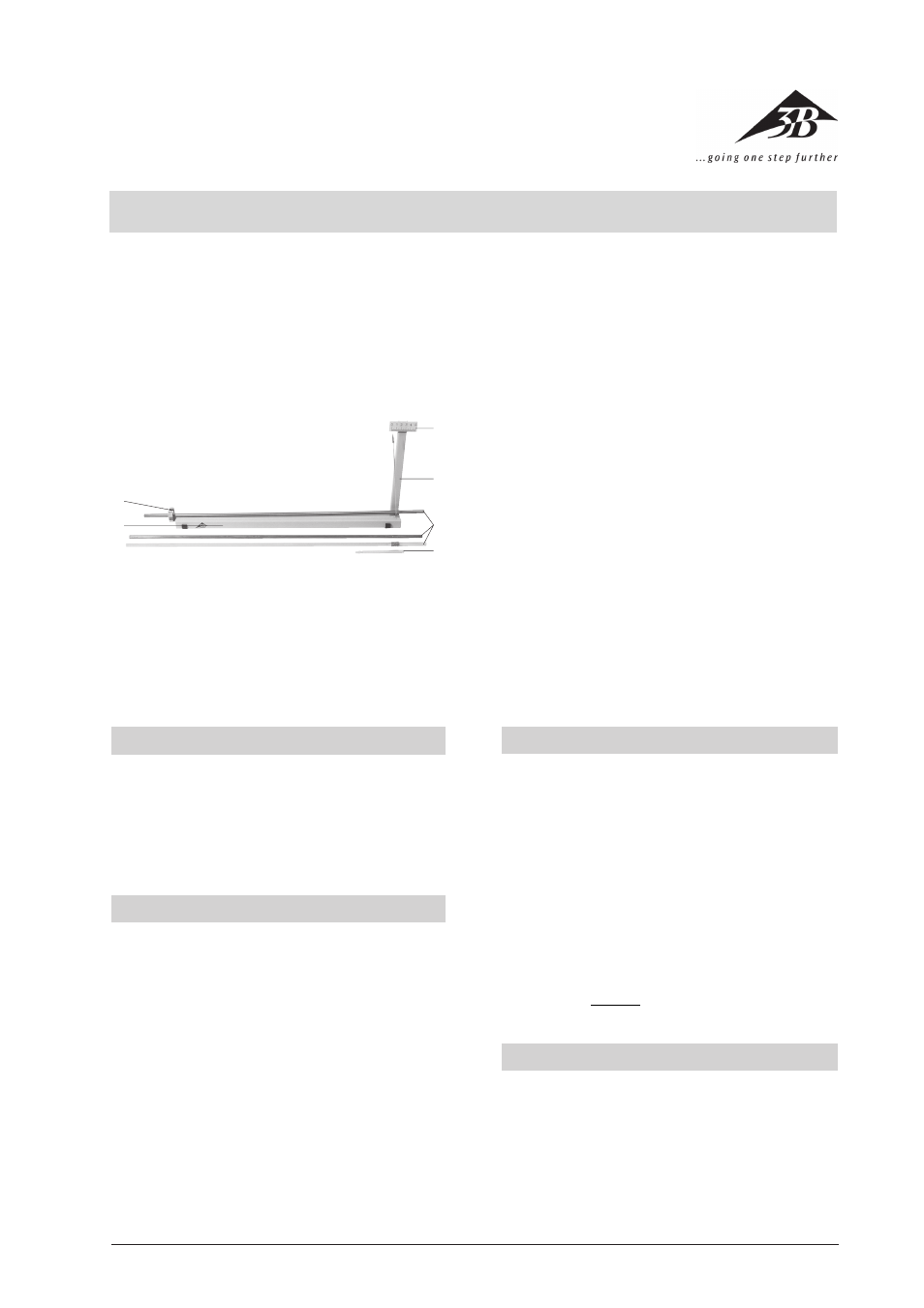

1 Pinça de mola
2 Régua de base
3 Tubinhos de vidro
4 Tubo de ensaio
5 Indicador
6 Escala
