4. Technische Daten
Messbereich: 1 MOhm – 10 MOhm
Sensortyp: 2 Metallelektroden, in
Klettbänder eingenietet
Sicherheitskategorie: Schutzklasse II,
Klassifikation BF
5. Bedienung
• Die Sensorbox in der Nähe der Versuchsperson
platzieren.
• Die Metallelektroden mit Hilfe der beiden
Klettbänder an der Unterseite der Fingerspit-
zen von Zeige- und Mittelfinger einer Hand der
Versuchsperson anlegen.
Die Hand der Versuchsperson soll ruhig auf einer
Unterlage liegen.
• Im Display des 3B NETlog TM den Wert des Haut-
widerstandes ablesen.
6. Anwendungen
Messung des Hautwiderstandes in körperlicher
Ruhe und während eines „emotionalen“ Ereignisses
Einsatz der Hautwiderstandsbox als „Lügendetek-
tor“
7. Versuchsbeispiel
Messung des Hautwiderstandes einer Testperson
Benötigte Geräte:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 Hautwiderstandsbox U11393
• Versuchsaufbau gemäß Fig. 1.
• 3B NETlab TM -Anwendung (Template) zum Expe-
riment mit der Hautwiderstandsbox öffnen.
• Das Template starten und den Wert bzw. die
Veränderung des Hautwiderstandes aufzeich-
nen (Fig. 2).
• Die Abhängigkeiten des Hautwiderstandes von
den unter Punkt 2 „Beschreibung“ genannten
Ereignissen untersuchen.
• Die Versuchsbedingungen für die Testperson
ändern und das Experiment wiederholen.
• Versuchsergebnisse auswerten.

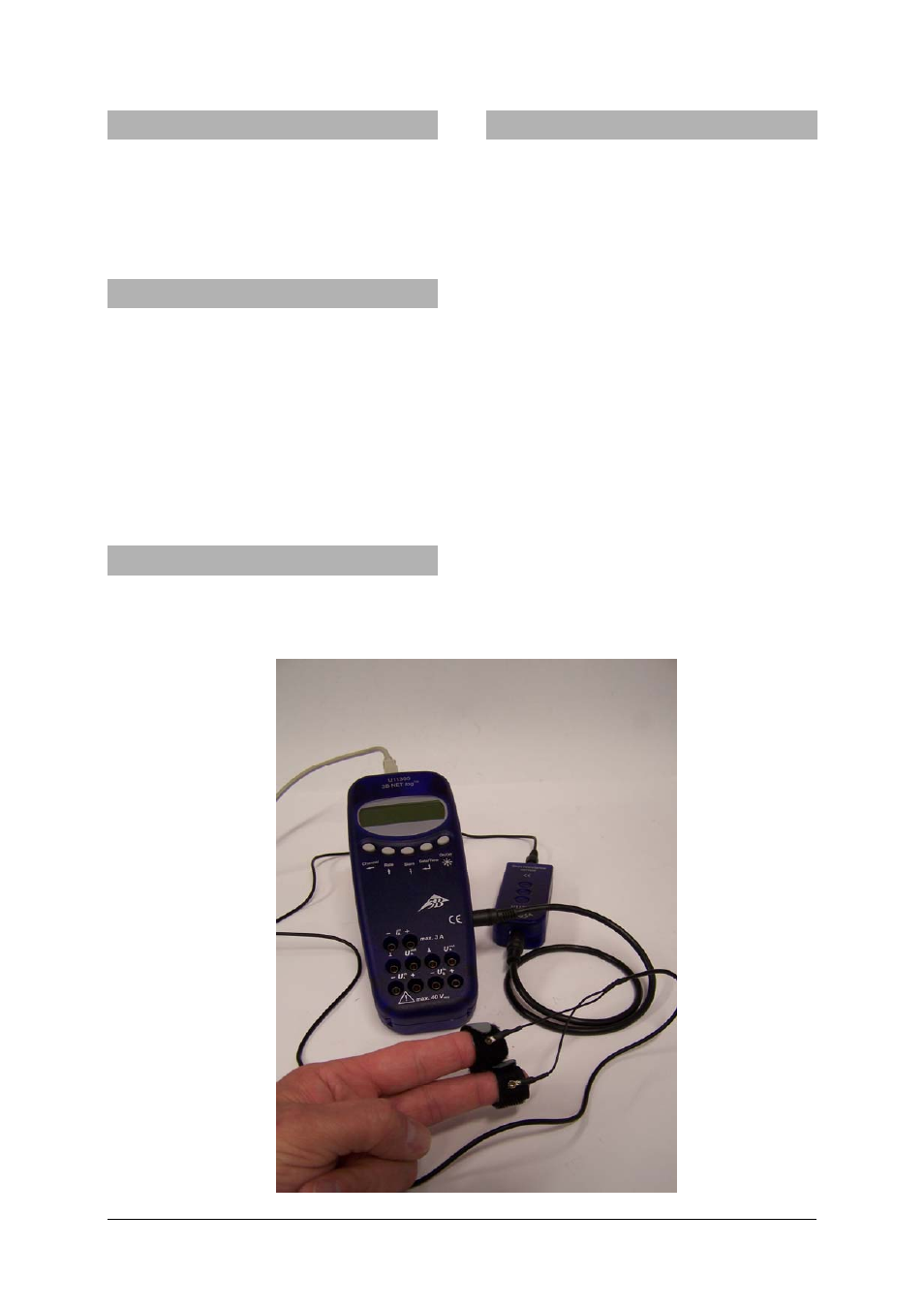

Fig. 1 Messung des Hautwiderstandes einer Testperson
