2
4. Datos técnicos
Alcance de medida: 1 MOhm – 10 MOhm
Tipo de sensor: 2 Electrodos metálicos
incrustados en bandas
adhesivas de velcró
Categoría de protección: Clase de pro-tección II
Clasificación
BF
5. Manejo
• Se coloca la caja de sensor en las cercanías de
la persona de prueba.
• Se pegan los electrodos metálicos en la parte
inferior de las puntas de los dedos indice y del
corazón de una mano de la persona de prueba
utilizando ambas ban-das adhesivas de velcró.
La mano de la persona de prueba debe per-
manecer en reposo sobre una superficie de
descanso.
• Se lee en el display del 3B NETlog TM el valor de
la resistencia de la piel de la per-sona de
prueba.
6. Aplicaciones
Medición de la resistencia de la piel durante un
descanso corporal y también durante un even-to o
suceso “emocional“
Utilización de la caja de resistencia de la piel como
“Detector de mentiras”
7. Experimento ejemplar
Medición de la resistencia de la piel de una per-
sona de prueba
Aparatos necesarios:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 Caja de resistencia de la piel U11393
• Montaje experimental según fig. 1.
• Se abre la aplicación de 3B NETlab TM (Templete)
para el experimento con la caja de medición
de la piel de una persona.
• Se pone en marcha el templete y se re-gistra el
valor resp. la variación del valor de la
resistencia de la piel (fig. 2).
• Se estudian las dependencias de la resistencias
de la piel estando bajo los even-tos indicados
en el punto 2 “Descripción“
• Se cambian las condiciones de experimen-
tación de la persona de prueba y se repite el
experimento.
• Se evalúan los resultados de los experimentos.

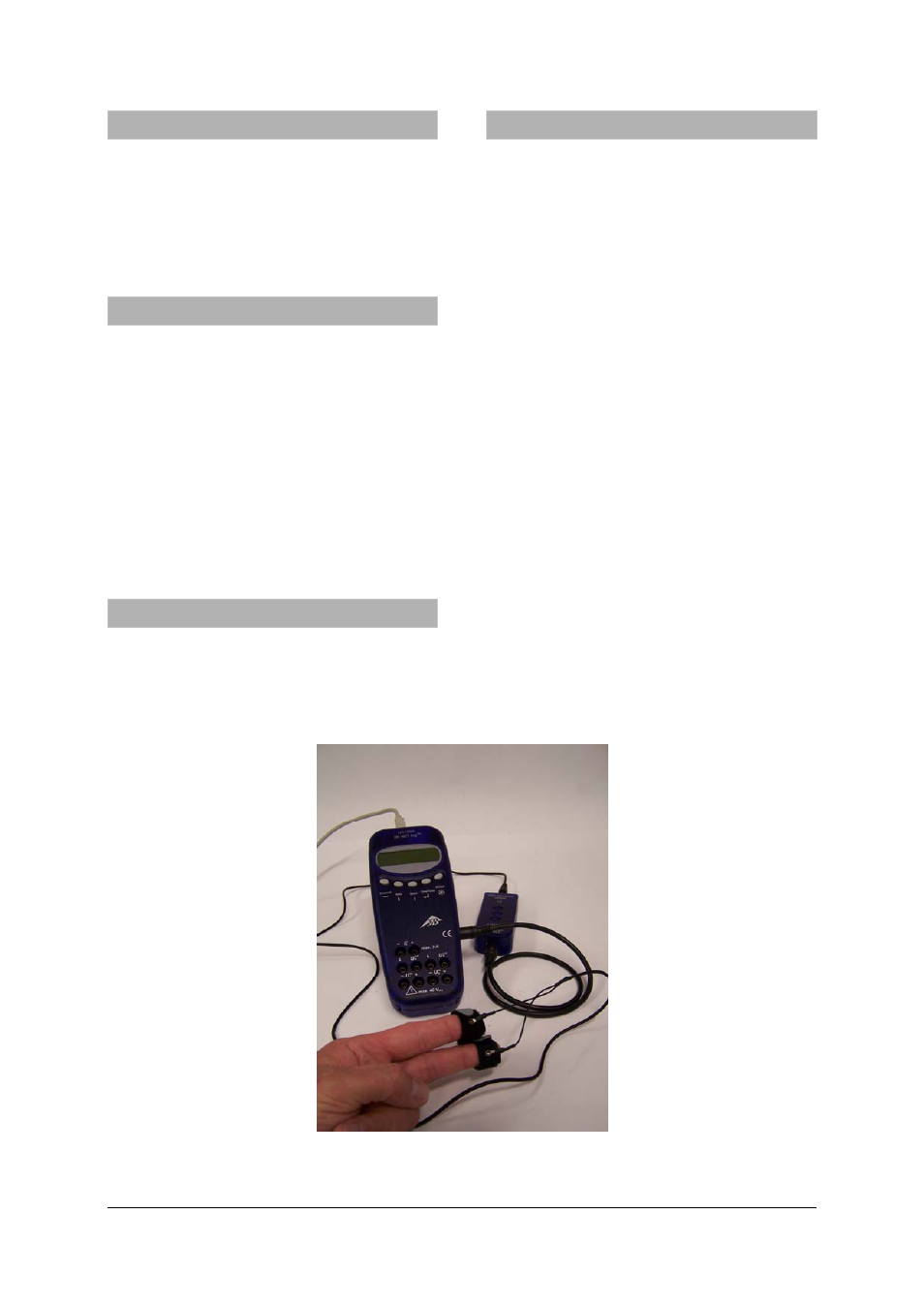

Fig. 1 Medición de la resistencia de la piel de una persona de prueba
