• Wirkungsrichtung der Drücke beachten: „Posi-
tive“ und „Negative“ Schlauchwellenkenn-
zeichnung!
• Beim Experiment die Elastizität des Schlauches
berücksichtigen – dies führt ggfs. zu einer ge-
ringen Verfälschung des Messwertes.
6. Anwendung
Messung der Druckdifferenz im Stirling-Motor
U8440840 und Auswertung in 3B NETlab
TM .
7. Versuchsbeispiel
Aufnahme der Betriebsdruckwerte im rotieren-
den Stirling-Motor U8440840
Benötigte Geräte:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 Relativ-Drucksensor ± 100 hPa U11321
1 Stirling-Motor nach Wilke U8440480
• Versuchsaufbau gemäß Fig. 1.
• Den Relativ-Drucksensor ± 100 hPa an das 3B
NETlog
TM anschließen und die Sensorerkennung
abwarten.
• Mit einem Teilstück des Silikonschlauchs die
Druckverbindungen zwischen „positiver“
Schlauchwelle der Sensorbox und einer der
beiden Schlauchwellen des Stirling-Motors her-
stellen. Die beiden Schlauchwellen des Motors
sind gleichwertig.
• Motor anheizen und nach einigen Minuten
anwerfen.
• 3B NETlab TM -Anwendung (Template) zum Expe-
riment mit dem Relativ-Drucksensor ± 100 hPa
öffnen.
• Druckwerte messen.
• Messkurve auswerten (Fig. 2).

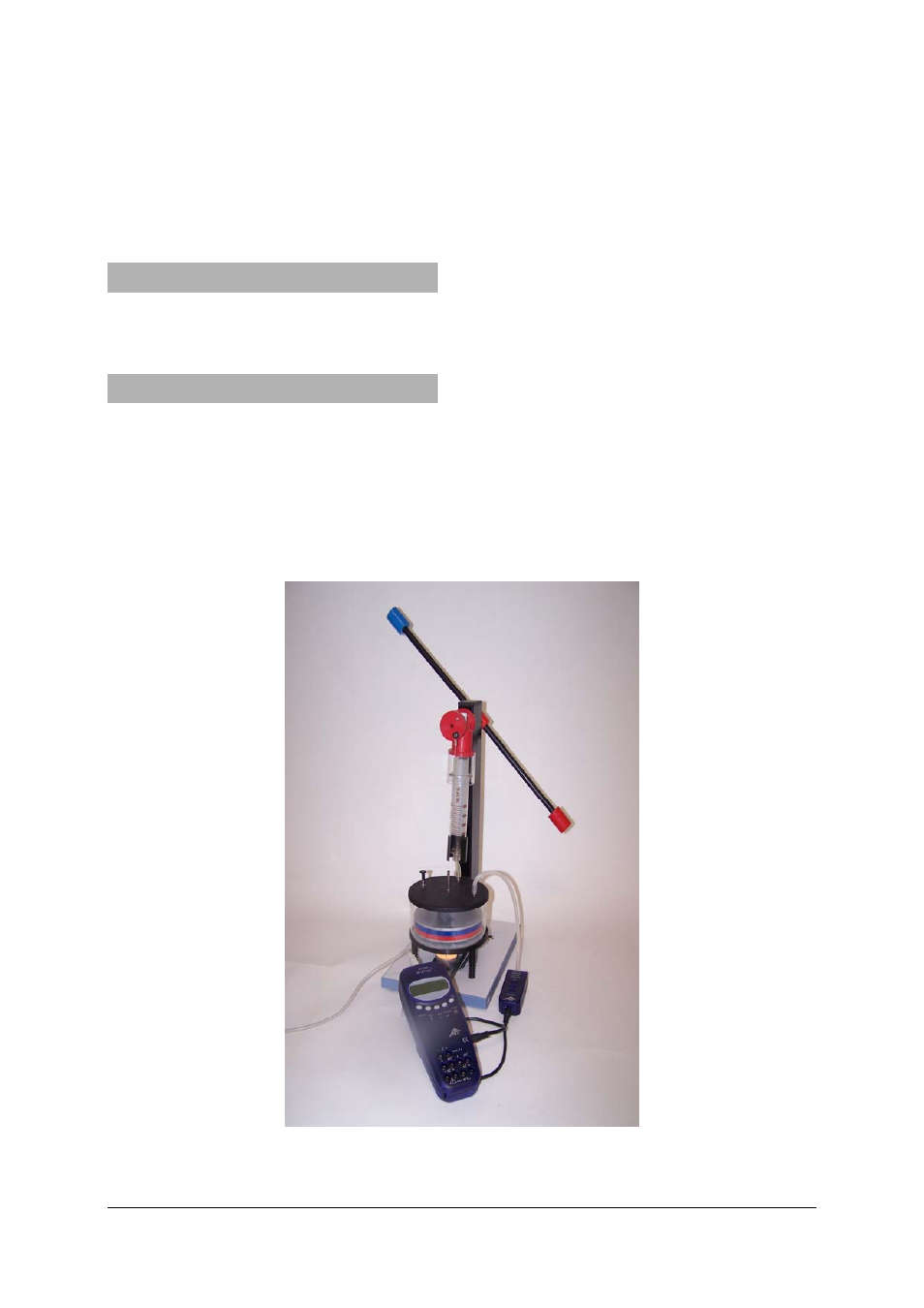

Fig. 1 Versuchsaufbau zur Aufnahme der Betriebsdruckwerte im rotierenden Stirling-Motor nach Wilke
